一、基本信息与适用范围

• 编制目的：规范无粘结预应力混凝土结构的设计、施工及验收，确保工程安全适用、技术先进、经济合理，统一技术要求与质量标准。
• 适用范围：适用于建筑工程中无粘结预应力混凝土结构的设计、施工及验收，涵盖单向体系、双向体系、体外预应力梁、纤维筋混凝土受弯构件及超长结构等。

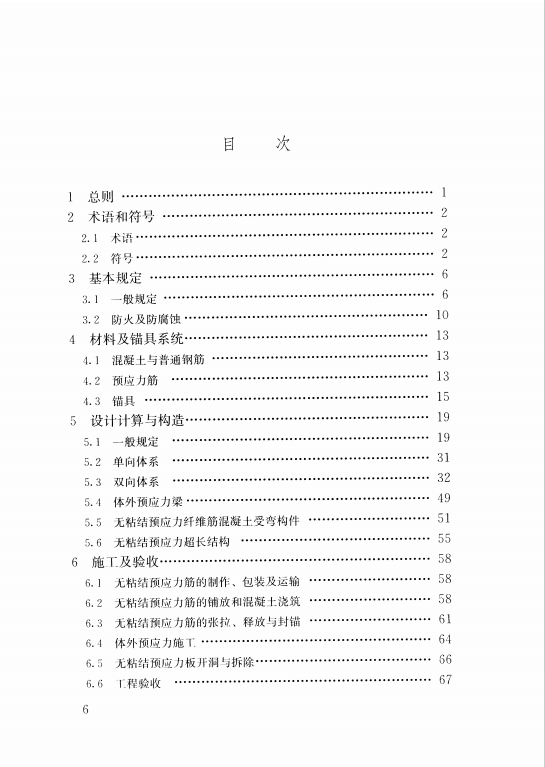

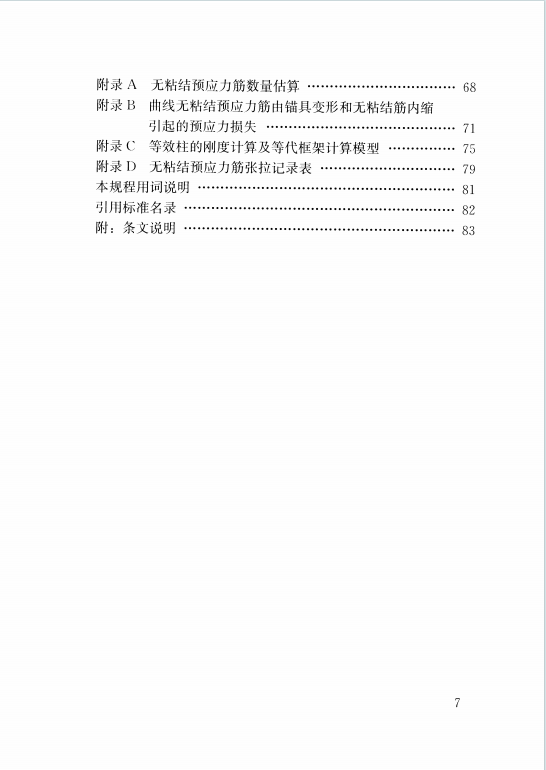

• 核心技术内容：包括总则、术语和符号、基本规定、材料及锚具系统、设计计算与构造、施工及验收等 6 章及 4 个附录（预应力筋数量估算、曲线筋预应力损失计算等）。

二、基本规定

1. 设计原则

• 极限状态设计：需进行承载能力极限状态（强度、稳定）和正常使用极限状态（变形、裂缝、应力）验算，同时验算施工阶段受力状态（强制性条文）。
• 计算模型：应反映结构实际受力，考虑施工与使用阶段的不同受力状况，预应力作用效应（次弯矩、次剪力等）需参与组合计算。
• 裂缝控制：分为三级控制，根据环境类别和构件类型规定混凝土拉应力限值及最大裂缝宽度（如一类环境下周边支承楼板支座为三级，跨中为二级）。

2. 防火与防腐蚀

• 防火要求：混凝土保护层最小厚度按耐火极限确定（如简支板 1 小时耐火极限需 25mm，连续板需 20mm）；迎火面应采取防火隔热层或配置钢筋网防止爆裂。
• 防腐蚀措施：混凝土中氯离子总含量≤0.06%；三 a、三 b 类环境下锚固系统需全封闭（10kPa 静水压力下不透水），张拉端和固定端需按环境类别采用专用防腐构造（如塑料密封套、耐压密封盖等）。

三、材料及锚具系统

1. 材料性能

• 混凝土：板不低于 C30，梁及其他构件不低于 C30（宜 C40）；预应力纤维筋混凝土在恶劣环境中，普通钢筋宜采用环氧涂层或镀锌钢筋。
• 预应力筋：
  • 钢绞线：符合《预应力混凝土用钢绞线》（GB/T 5224），弹性模量取 1.95×10⁵N/mm²，张拉控制应力≤0.75fₚₜₖ（最大≤0.80fₚₜₖ）。
  • 纤维筋：碳纤维筋抗拉强度标准值≥1800N/mm²，芳纶纤维筋≥1300N/mm²，需考虑环境影响系数（如一类环境碳纤维筋取 1.0，芳纶纤维筋取 1.2）。
• 锚具：符合《预应力筋用锚具、夹具和连接器》（GB/T 14370），根据环境类别选用圆套筒式、垫板连体式或全封闭垫板连体式锚具，张拉端和固定端需配套防腐构造。

四、设计计算与构造

1. 预应力损失计算

• 损失组成：包括锚具变形（直线筋按 Δl=α/Eₚ计算）、摩擦（曲线筋按 κx+μθ 计算）、应力松弛（低松弛钢绞线按 σₗ₄=0.2 (σₒₙ/0.7fₚₜₖ-0.5)σₒₙ）、混凝土收缩徐变（按 σₗ₅=55+300σₚₙ/f’ₒ计算）等，总损失不应小于 80N/mm²。
