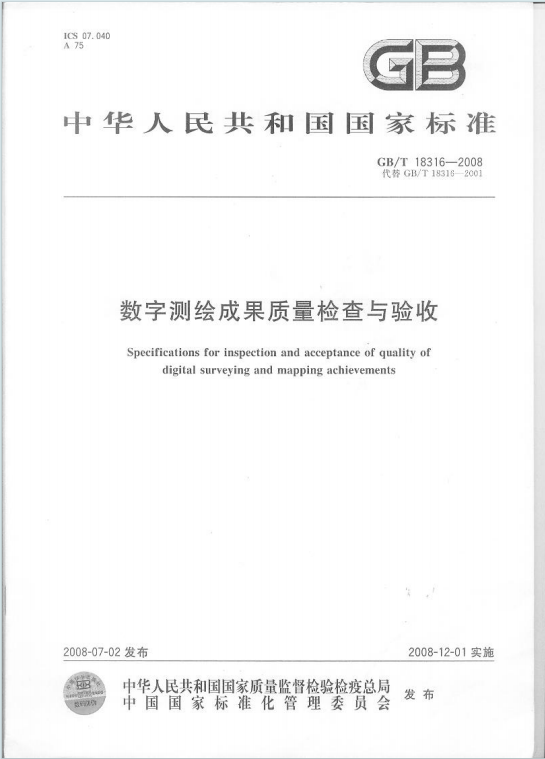

GBT18316-2008《数字测绘成果质量检查与验收》百度网盘PDF电子版下载

一、范围与术语

1. 适用范围：适用于基础地理信息数字测绘成果的过程检查、最终检查及验收，其他数字测绘成果可参照使用。
2. 关键术语：
   • 单位成果：检查验收的基本单位（通常为 “幅”），可按区域、要素类等划分。
   • 批成果：同一技术设计下生产的同一测区单位成果集合。
   • 质量元素 / 子元素 / 检查项：三级质量模型，检查项为质量评定的最小单位。
   • 详查与概查：详查覆盖全部检查项，概查针对重要检查项或系统性问题。

二、基本要求：三级检查验收制度

1. 过程检查：
   • 由测绘单位作业部门实施，对批成果全数详查，不评定质量等级，仅记录问题并督促修改，合格后提交最终检查。
2. 最终检查：
   • 由测绘单位质量管理部门实施，对批成果全数详查（野外项可抽样，样本量按表 1 规定），逐幅评定单位成果质量等级，编写检查报告，合格后申请验收。
3. 验收：
   • 由生产委托方或资质机构实施，采用抽样检查（样本量按表 1 确定，批量 < 20 时样本量 3，21-40 时 5，依此类推），样本内单位成果详查，样本外可概查；评定样本质量等级，判定批成果是否合格，编写检验报告。

三、质量评价体系

1. 质量元素与子元素：
   • 核心质量元素包括空间参考系、位置精度、属性精度、完整性、逻辑一致性、时间精度、影像 / 栅格质量、表征质量、附件质量，每个元素含具体子元素（如空间参考系含大地基准、高程基准等）。
2. 检查项：
   • 各质量子元素的具体检查内容（如位置精度含平面位置中误差、高程中误差等），需根据成果类型、技术设计扩充调整，经委托方批准后适用。
3. 评定指标：
   • 明确各检查项的技术要求、合格条件及计分方法。例如，平面位置中误差合格条件为检测值≤限值，计分按公式计算（60 + 40×(限值 – 检测值)/(0.7× 限值)，检测值≤0.3 限值时得 100 分）。

四、检查与评定流程

1. 质量检查：
   • 方法：参考数据比对（与高精度数据、原始数据对比）、野外实测（与野外成果对比）、内部检查（检查数据内在特性）。
   • 方式：优先采用计算机自动检查，辅以人机交互检查和人工检查，记录需完整规范，问题需修改至合格并复查。
2. 单位成果质量评定：
   • 按质量元素得分（取最小值）评定等级：优级品（≥90 分）、良级品（75-89 分）、合格品（60-74 分）、不合格品（<60 分）；概查仅判定合格 / 不合格。
3. 批成果质量判定：
   • 合格批：样本中无不合格单位成果，或发现的问题已修改且复查合格。
   • 不合格批：样本中有不合格单位成果，或缺关键技术文档，需全批整改后重新申请验收。

五、检验报告格式

• 规范性附录规定了报告的编排次序（封面、封二、正文、附件）、内容要求（含检验概况、受检成果情况、依据、抽样、质量问题及结论等），需加盖公章并签署完整。
