一、编制依据与适用范围

1. 编制依据：依据《砌体结构设计规范》《建筑抗震设计规范》等多项现行标准规范编制，若遇新规范实施，与现行标准冲突内容无效。
2. 适用范围：
   • 适用于钢筋混凝土结构房屋（不含单层钢筋混凝土排架结构厂房）的砌体填充墙（外围护墙和内隔墙），不适用于夹心墙。
   • 抗震设防烈度 6-9 度（9 度时需结合实际采取额外加强措施），8 度（Ⅰ 类场地）、9 度（Ⅰ、Ⅱ 类场地）的填充墙需进行抗震承载力验算。
   • 环境类别为 1、2 类，2 类环境需对连接钢筋等做防腐防锈处理。

二、材料要求

1. 墙体材料：
   • 优先选用轻质砌块，如混凝土小型空心砌块（小砌块）强度等级≥MU3.5（外墙及潮湿环境≥MU5）、蒸压加气混凝土砌块≥MU2.5（外墙及潮湿环境≥MU3.5）等。
   • 防潮层以下、长期浸水等环境需用实心砖或预先灌孔的小砌块，满足耐久性要求。
2. 砂浆与混凝土：
   • 砌筑砂浆强度：普通砌筑≥M5，蒸压加气混凝土砌块专用砂浆≥Mb5，顶层及女儿墙≥M7.5。
   • 构造柱、水平系梁、过梁等混凝土强度≥C25；小砌块芯柱混凝土≥C20。
3. 钢筋与预埋件：
   • 钢筋：框架、梁柱拉结筋用 HPB300，构造柱主筋用 HRB400。
   • 预埋件：钢板用 Q235、Q355，严禁冷加工钢筋，混凝土强度≥C25。

三、设计原则

1. 基本构造：
   • 填充墙厚度：外围护墙≥120mm，内隔墙≥90mm。
   • 拉结要求：与框架柱拉结筋全高每隔 500-600mm 设置，6、7 度时全长贯通，8、9 度时全长贯通；墙长＞5m 或＞2 倍层高时，墙顶与梁底拉结，墙中设构造柱（间距≤5m）。
2. 构造柱与水平系梁：
   • 构造柱设置：墙长超 5m、门窗洞口边距＜250mm、L 形墙角、无主体结构拉结的墙端等部位需设置。
   • 水平系梁：墙高＞4m 时，在半高处设全长水平系梁。
3. 其他：避免设备管线集中破坏墙体；楼梯间、人流通道填充墙需用钢丝网砂浆面层加强。

四、施工要求

1. 材料检验：砌块、水泥、钢筋等需有出厂合格证，进场检验合格后方可使用。
2. 砌筑工艺：
   • 填充墙砌筑需在主体结构验收后进行，砌筑 14 天后做顶塞处理。
   • 小砌块砌筑前浇水（相对含水率 40%-50%），孔对孔砌筑；蒸压加气混凝土砌块用专用砂浆，砌筑前适度洒水。
3. 构造柱与芯柱施工：
   • 构造柱：马牙槎进退 60mm，先绑扎钢筋、砌墙、支模，浇筑前清理杂物，混凝土振捣密实。
   • 芯柱：清理孔道，钢筋贯通，混凝土强度≥C20，分层浇筑振捣。

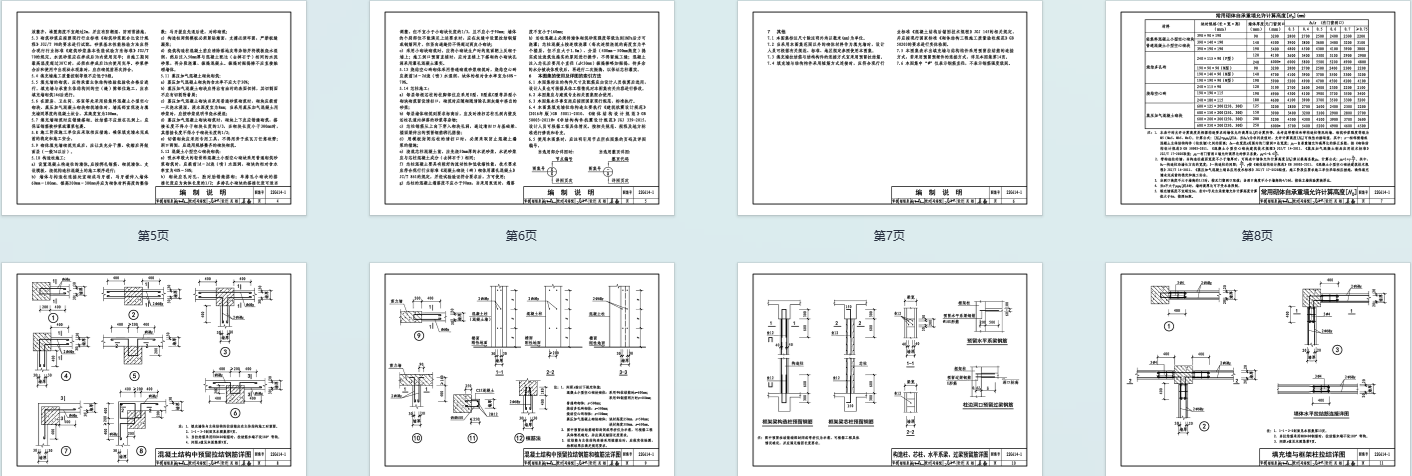

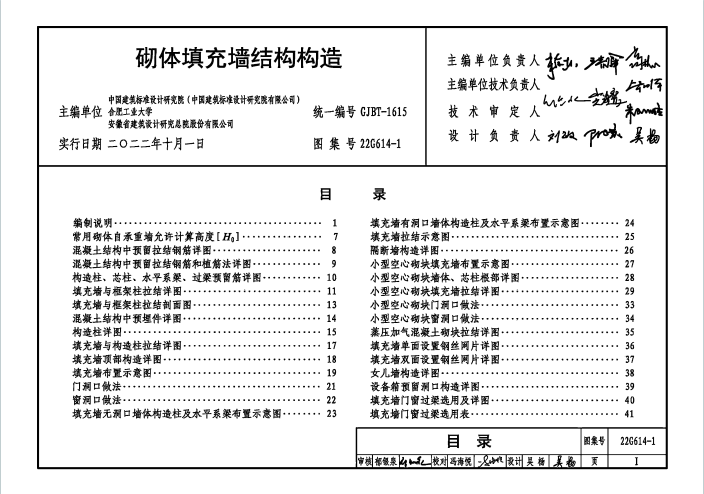

五、主要构造详图



• 拉结筋与预埋件详图、构造柱与芯柱布置图、水平系梁与过梁详图；
• 门窗洞口、设备箱洞口做法，隔断墙、女儿墙构造；
• 不同砌块（小砌块、蒸压加气混凝土砌块等）的拉结、抗震加强措施；
• 过梁选用表（按砌块类型、跨度等提供配筋标准）。
