高级中学EPC总承包项目BIM应用，模型可下载

该高级中学 EPC 总承包项目总建筑面积约 10 万平方米，投资额 9.31 亿元，涵盖教学楼、体育馆、宿舍等 16 个单体，工期 730 天。项目创新性地将 BIM 技术与智慧工地深度融合，破解了大型校园建筑群的复杂管线协调、钢结构深化、工期紧张等难题，构建了从设计优化到运维筹备的全周期数字化管理体系，为教育类项目的智慧建造树立了标杆。

项目地处西咸新区能源金融贸易区，面临多方面挑战。协同难度大，涉及建筑、结构、机电等 12 个专业，管线密集交叉，仅地下一层就存在各类管线碰撞风险点 87 处；工艺复杂，广泛应用钢筋桁架楼承板、ALC 墙板等新型建材，钢结构节点精度要求达毫米级；工期压力大，需在 730 天内完成从设计到竣工的全流程，高峰期需协调 500 余名工人同步作业，场地调度难度大。

为此，项目搭建了 “公司 BIM 中心 + 项目专项团队” 的二级管理架构，配置华硕图形工作站（i9 处理器、RTX3080 显卡）、大疆无人机等硬件，集成 Revit、Navisworks、Lumion 等软件，制定《BIM 建模管理程序》《成果交付标准》等 12 项体系文件，形成标准化的 BIM 应用流程。

项目建立全专业 BIM 模型，精细度达 LOD400，重点还原体育馆大跨度钢结构、教学楼复杂管线等关键区域。通过 Navisworks 碰撞检测，提前发现消防桥架与给水管交叉、风管与梁体冲突等问题 58 处，例如地下车库 – 1 层 B-S 轴区域，消防电缆桥架与喷淋管的空间重叠问题，经优化路由后减少返工成本 32 万元。针对图纸缺漏问题，累计提出合理化建议 43 项，推动设计院出具变更单 19 份，避免后期拆改损失。

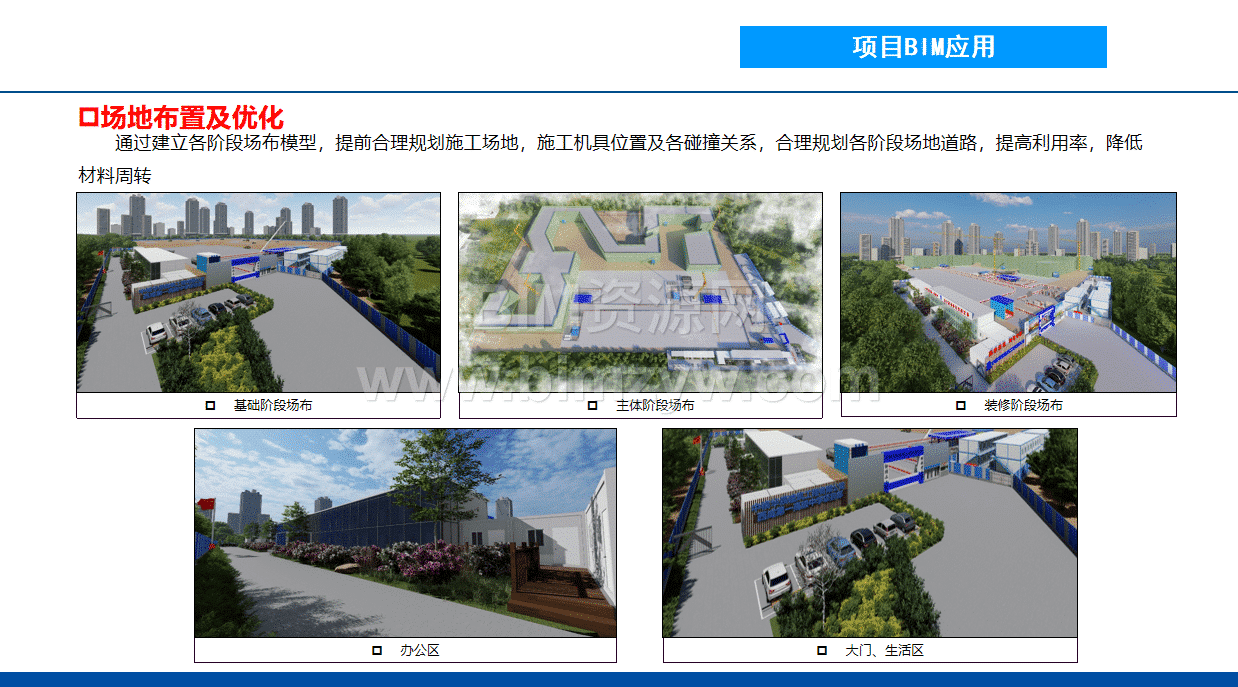

利用 Revit 构建施工全过程场地布置模型，分阶段优化塔吊站位、材料堆场及运输路线。通过 Fuzor 进行 4D 进度模拟，将钢结构吊装、机电安装等关键工序与时间维度关联，直观呈现 “基础施工 — 主体结构 — 装饰装修” 的流水作业计划。例如，针对体育馆钢结构屋盖施工，模拟对比 3 种吊装方案，最终选择 “分区对称吊装法”，缩短工期 18 天，减少机械闲置成本 6 万元。

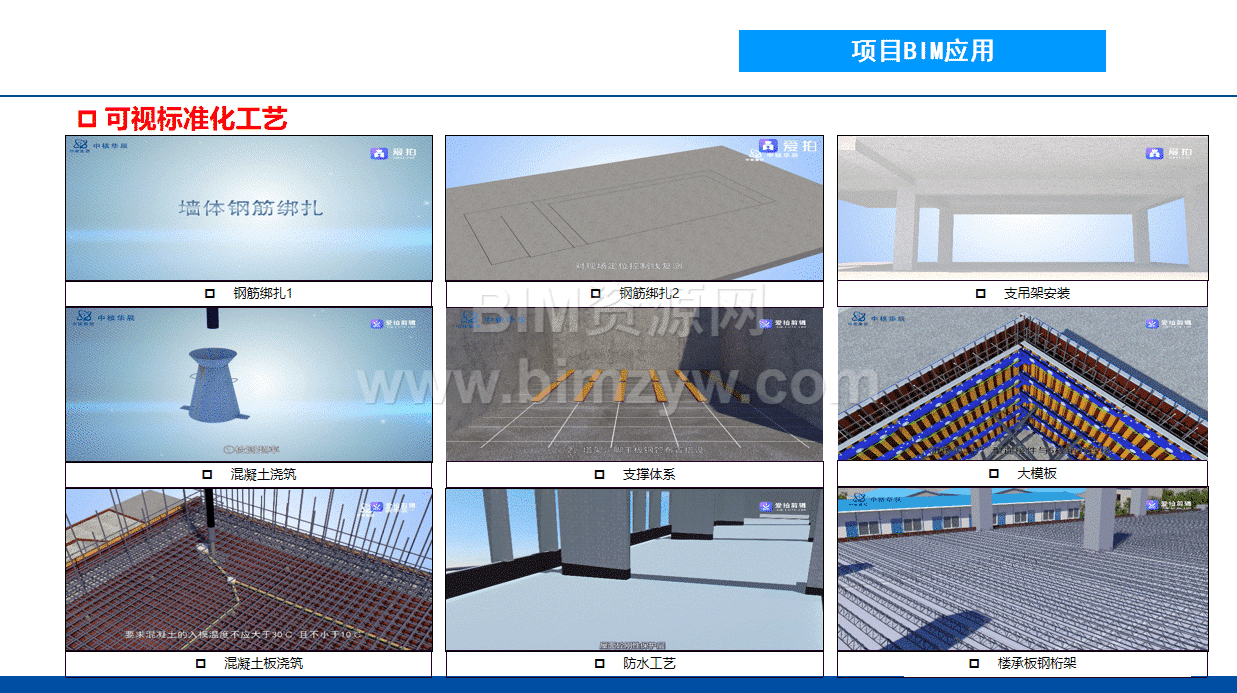

采用 Tekla 软件对体育馆钢桁架进行参数化建模，细化节点连接方式，生成加工图纸直接对接工厂预制，构件到场验收合格率达 100%。机电管线综合阶段，创新采用 “分层排布法”：桥架居上、水管居中、风管居下，在教学楼走廊区域实现净高提升至 2.8 米，满足教学空间使用需求。通过 Revit 明细表功能，精准统计钢筋、砌体用量，材料损耗率控制在 3% 以内，较定额标准降低 50%。

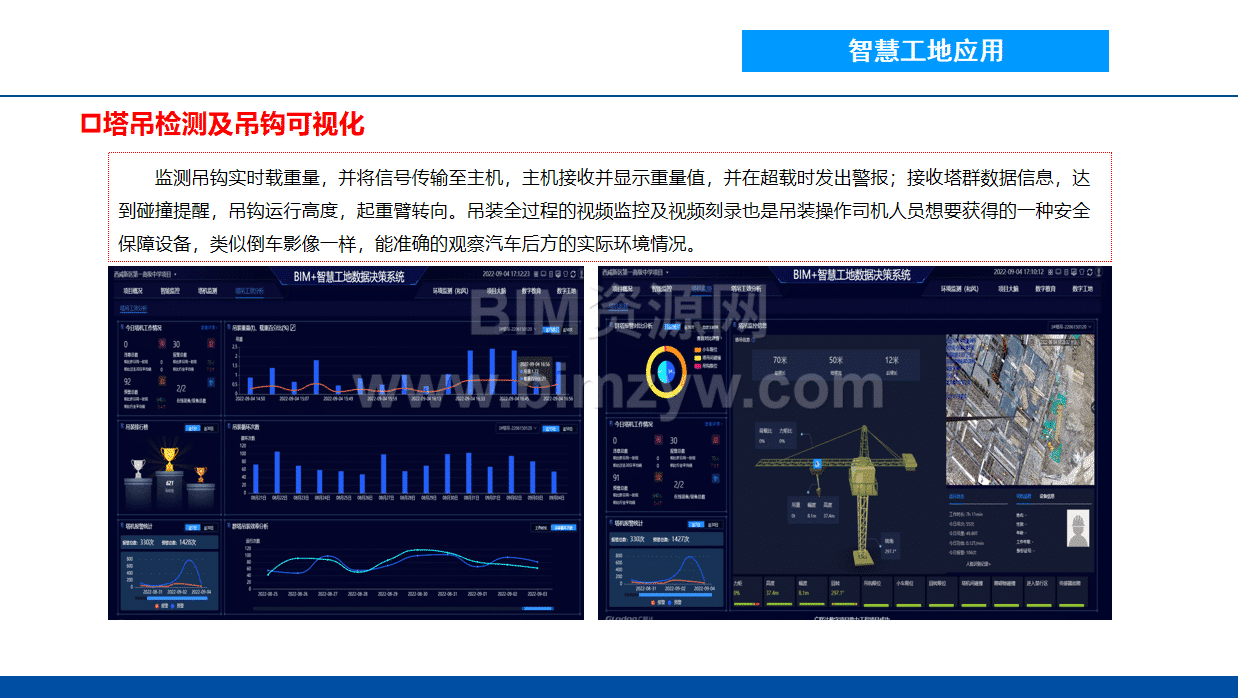

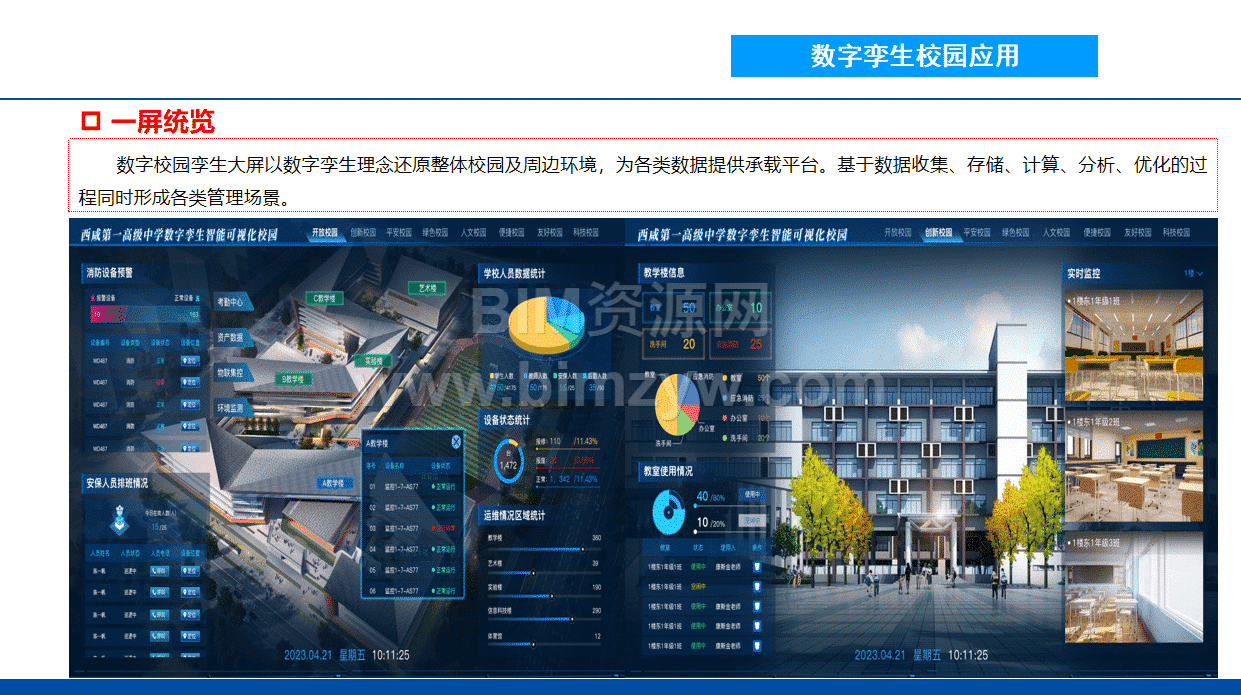

项目搭建基于 BIM 的智慧工地平台，实现多维协同管理。劳务管控方面，人脸识别系统实时统计出勤数据，结合 BIM 模型定位各作业面人员分布，高峰期用工效率提升 30%；安全监测中，塔吊吊钩可视化系统实时传输吊装影像，卸料平台超载自动报警，累计预警安全隐患 27 次；质量追溯上，实测实量机器人采集墙面平整度、垂直度等数据，生成二维码贴于作业面，工人扫码即可查看偏差值，整改效率提升 40%；物料管理中，智能地磅系统自动记录砂石进场重量，与 BIM 算量数据比对，杜绝材料过磅偏差，累计节约材料费 12 万元。

项目创新应用 “BIM+VR”“BIM + 机器人” 等技术：通过 VR 设备模拟钢结构吊装过程，让工人沉浸式熟悉工序，培训时间缩短 60%；实测实量机器人与 BIM 模型联动，自动生成偏差分析报告，质量问题整改闭环率达 100%。

最终，项目通过 BIM 技术应用实现多方面效益。工期控制上，提前 50 天完成竣工交付，确保 2023 年秋季顺利开学；成本节约方面，累计节约直接成本 60 万元，间接经济效益显著；社会效益上，获评 “西咸新区智慧建造示范项目”，为教育领域 EPC 工程提供了可复制
