水环境治理 PPP 项目总投资 1.89 亿元，涵盖市第四污水处理厂提标改造及扩建工程，设计规模达 12 万立方米 / 日，配套管网 10.4 公里。项目创新性地将 BIM 技术与智慧工地深度融合，破解了污水处理厂改扩建中的场地受限、工期紧张、质量要求高等核心难题，打造了水环境治理领域数字化建造的标杆。

项目难点与 BIM 技术应用框架

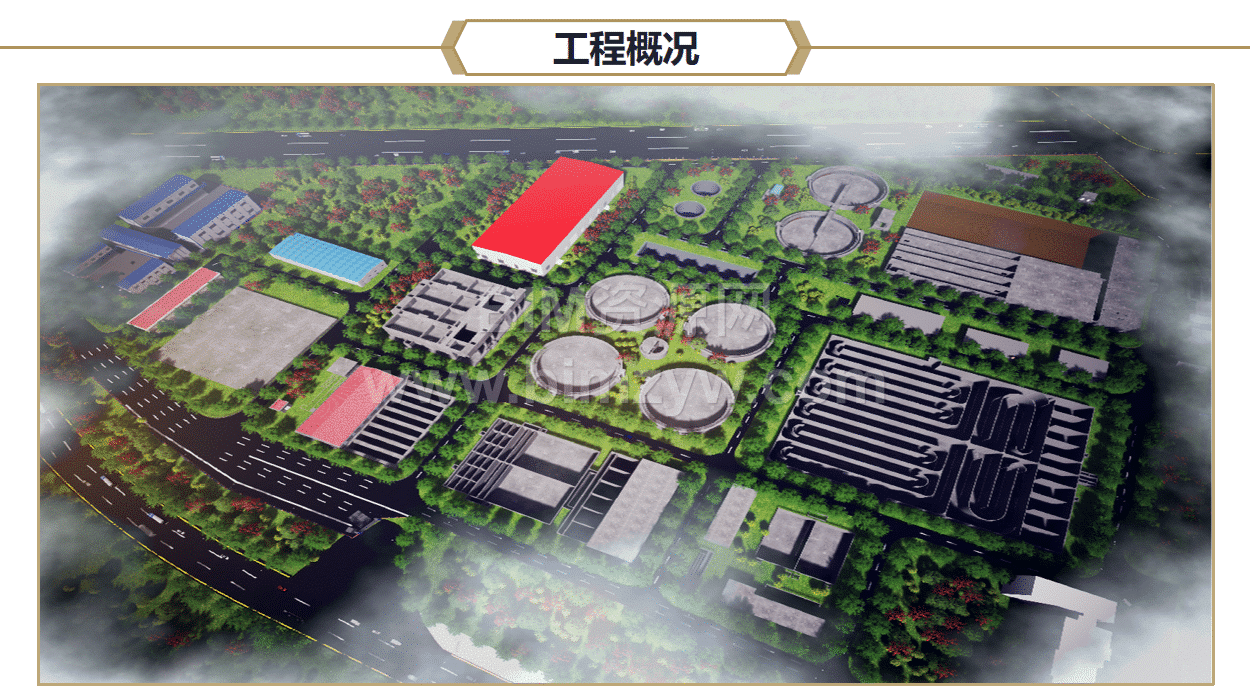

项目扩建用地 142 亩，需在保证原有 6 万立方米 / 日污水处理厂正常运营的前提下，新建 32 座构筑物，面临多方面挑战。场地制约方面，新建构筑物与既有设施间距近，深基坑、高支模作业密集，安全管控风险高；工期压力巨大，需在 10 个月内完成扩建及提标，跨越冬雨季，有效施工窗口有限；工艺复杂程度高，AAO 生物反应池、反硝化滤池等薄壁池体对防腐、抗渗漏要求严苛，设备管线预埋精度需控制在毫米级。

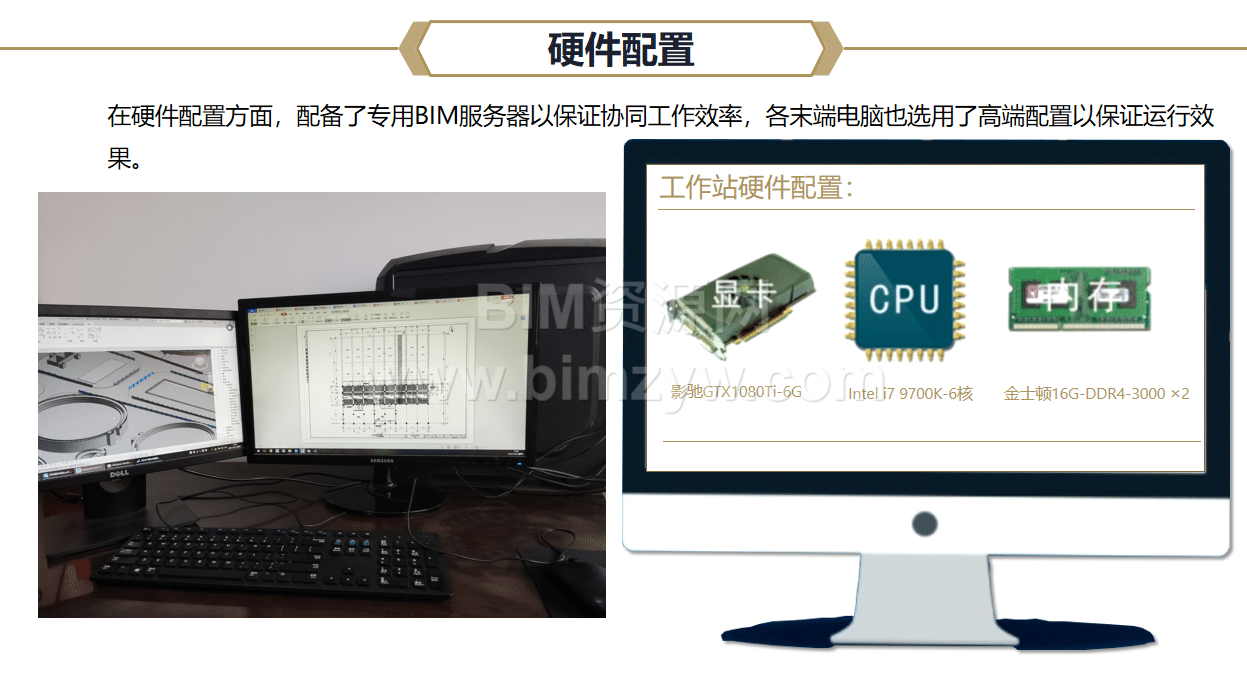

为此，项目构建了 “BIM + 智慧工地” 一体化管理体系。组建由项目经理牵头的专项团队，配置 Intel i7 工作站、影驰 GTX1080Ti 显卡等硬件，集成 Revit、Navisworks、广联达智慧工地平台等软件，形成从模型搭建到施工管控的全流程数字化闭环。

BIM 技术全场景创新应用

三维建模与碰撞检测：前置化解设计冲突

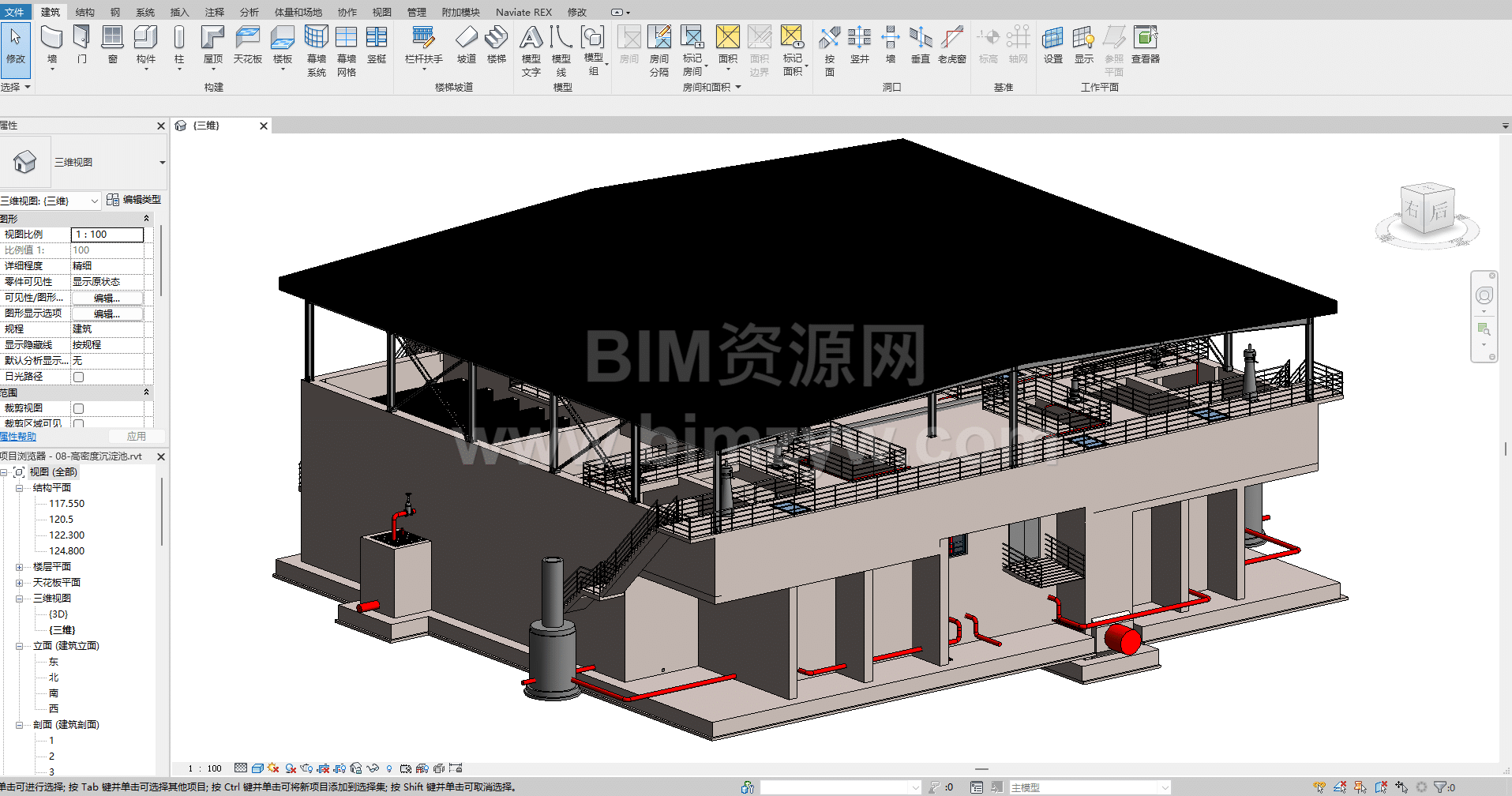

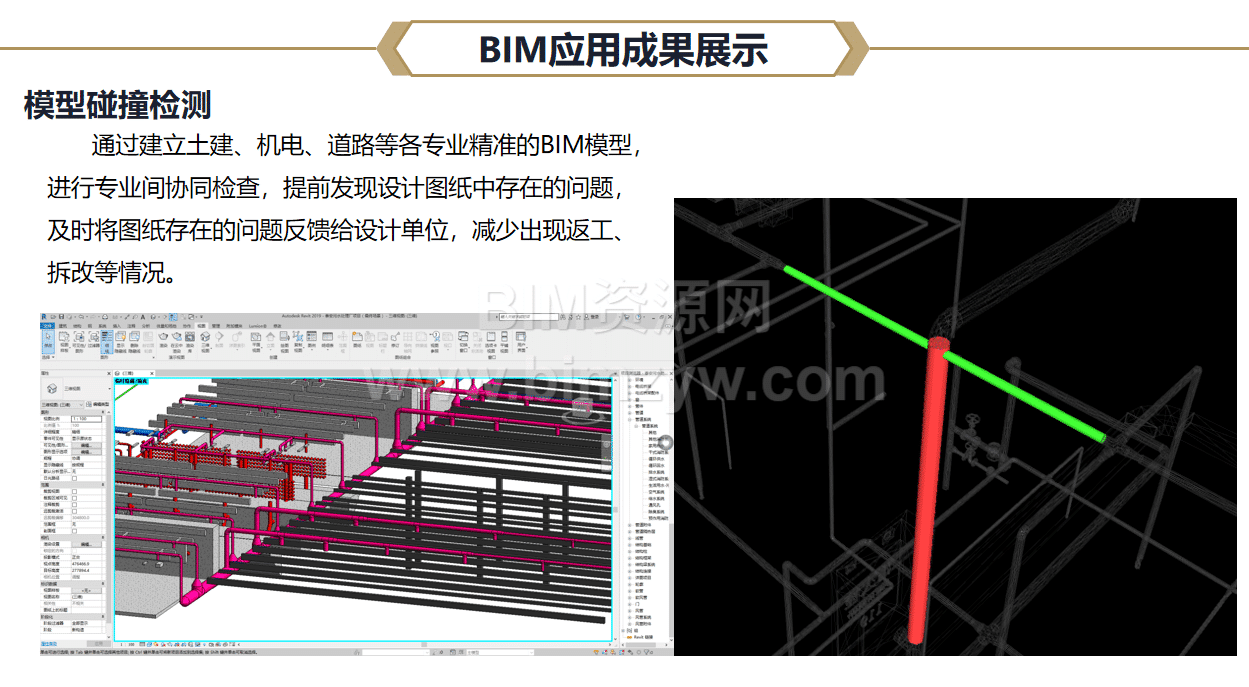

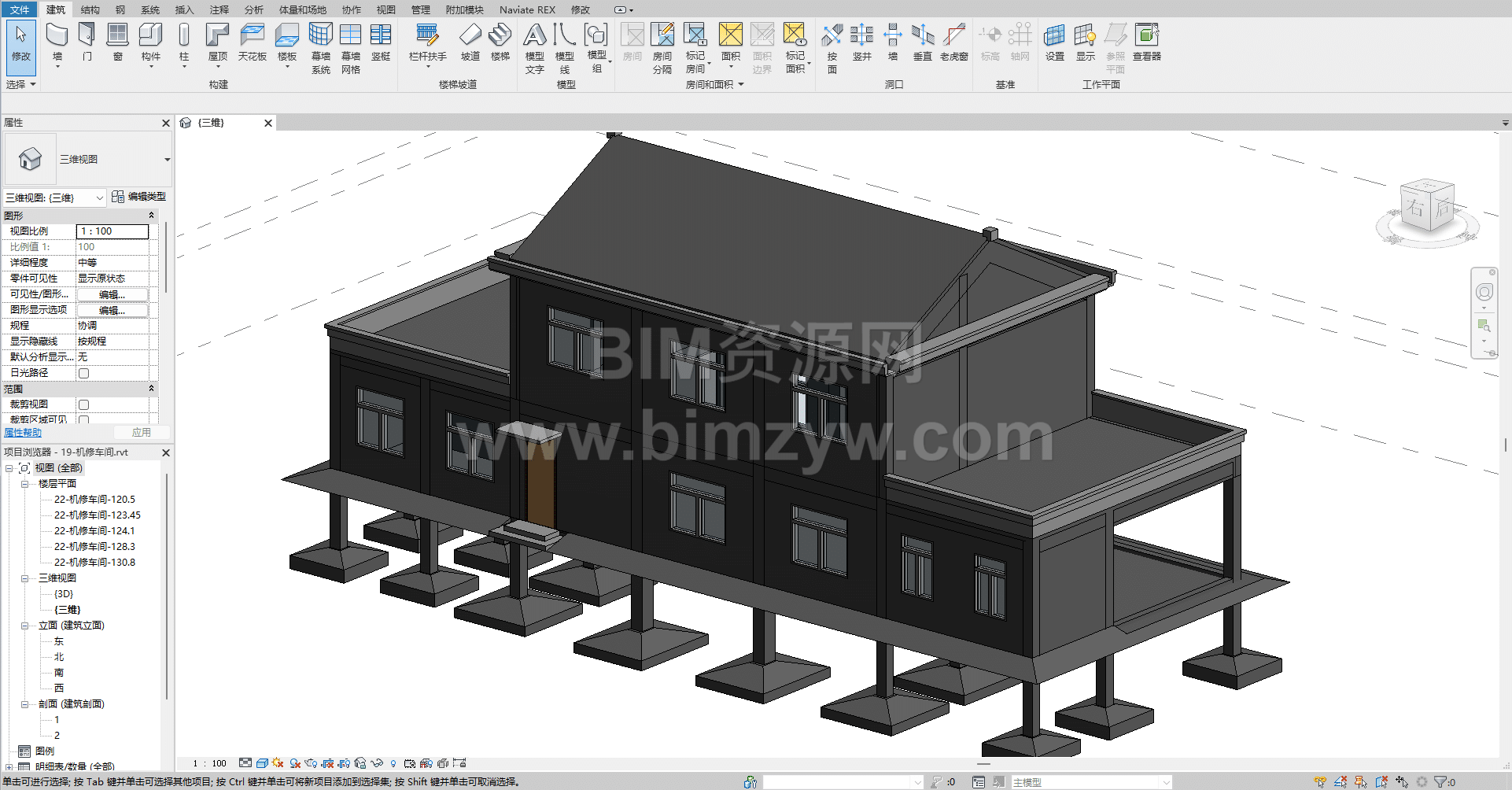

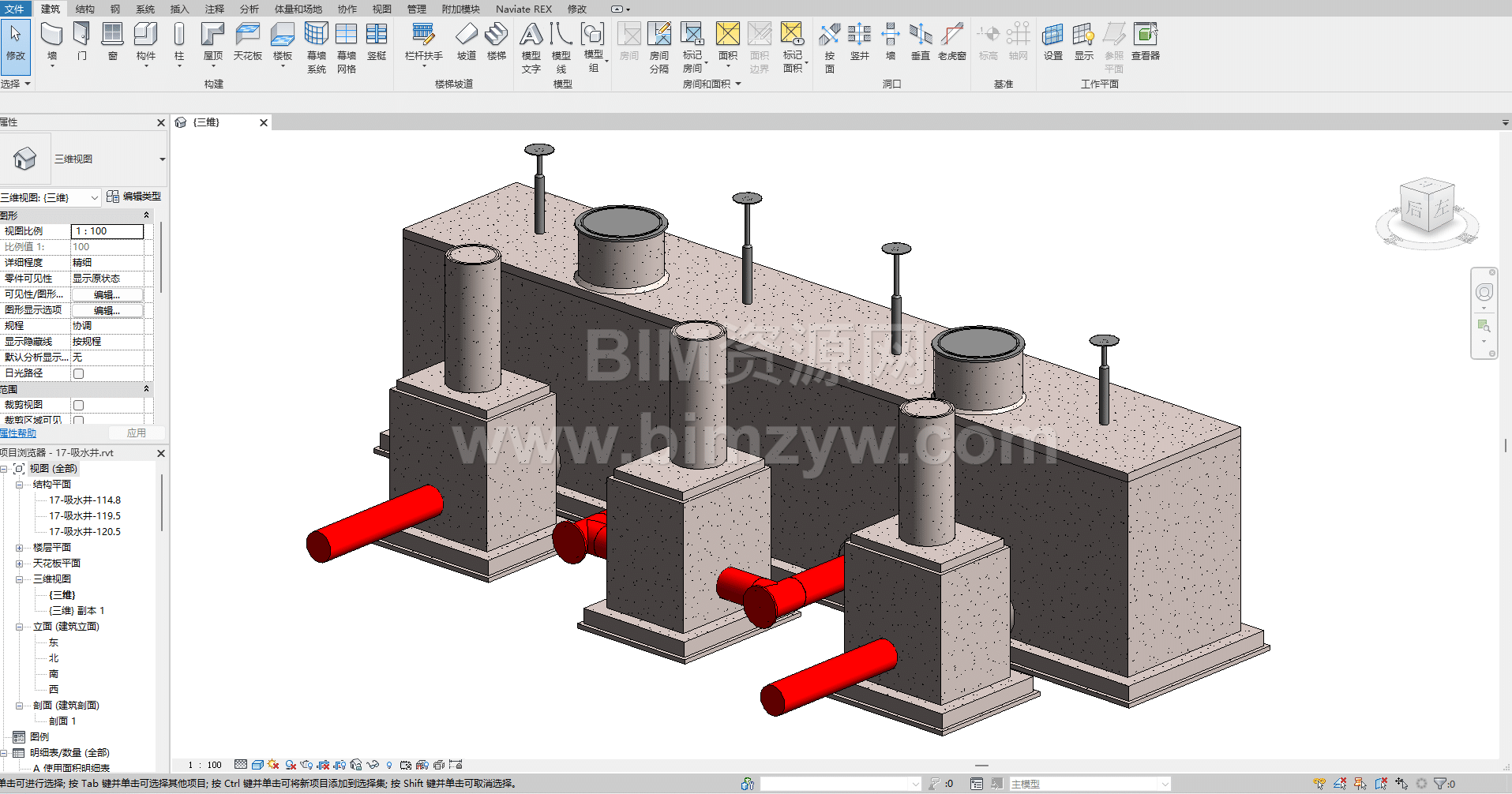

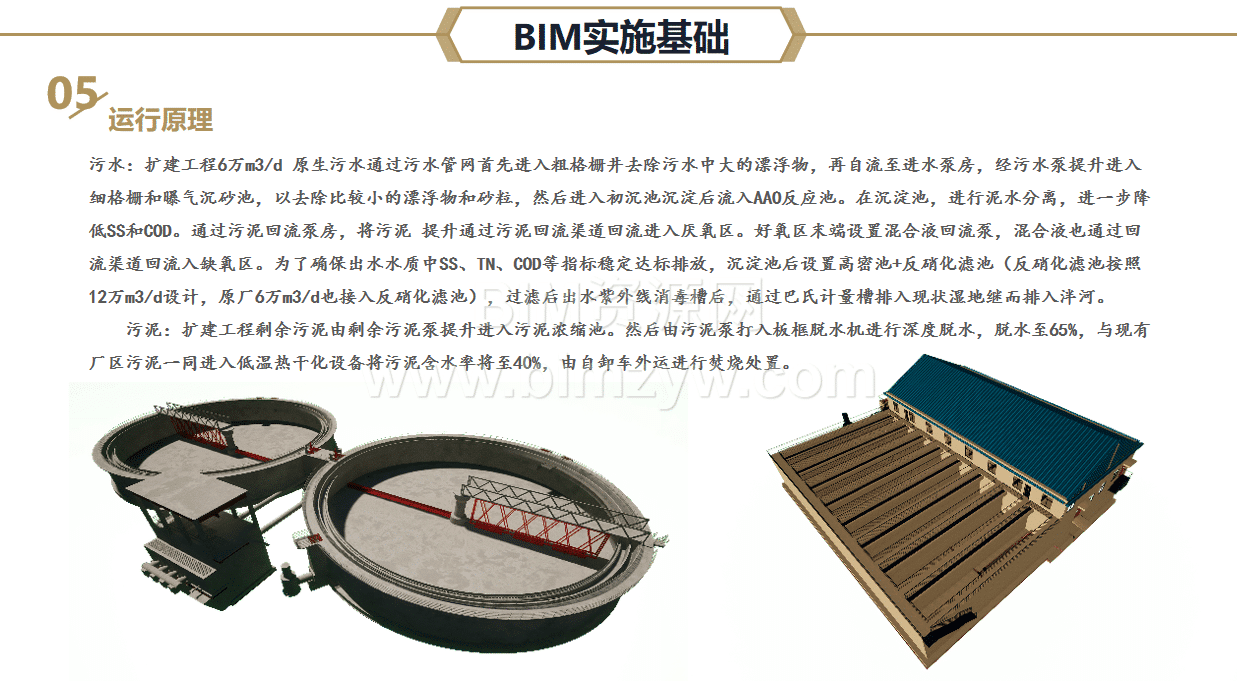

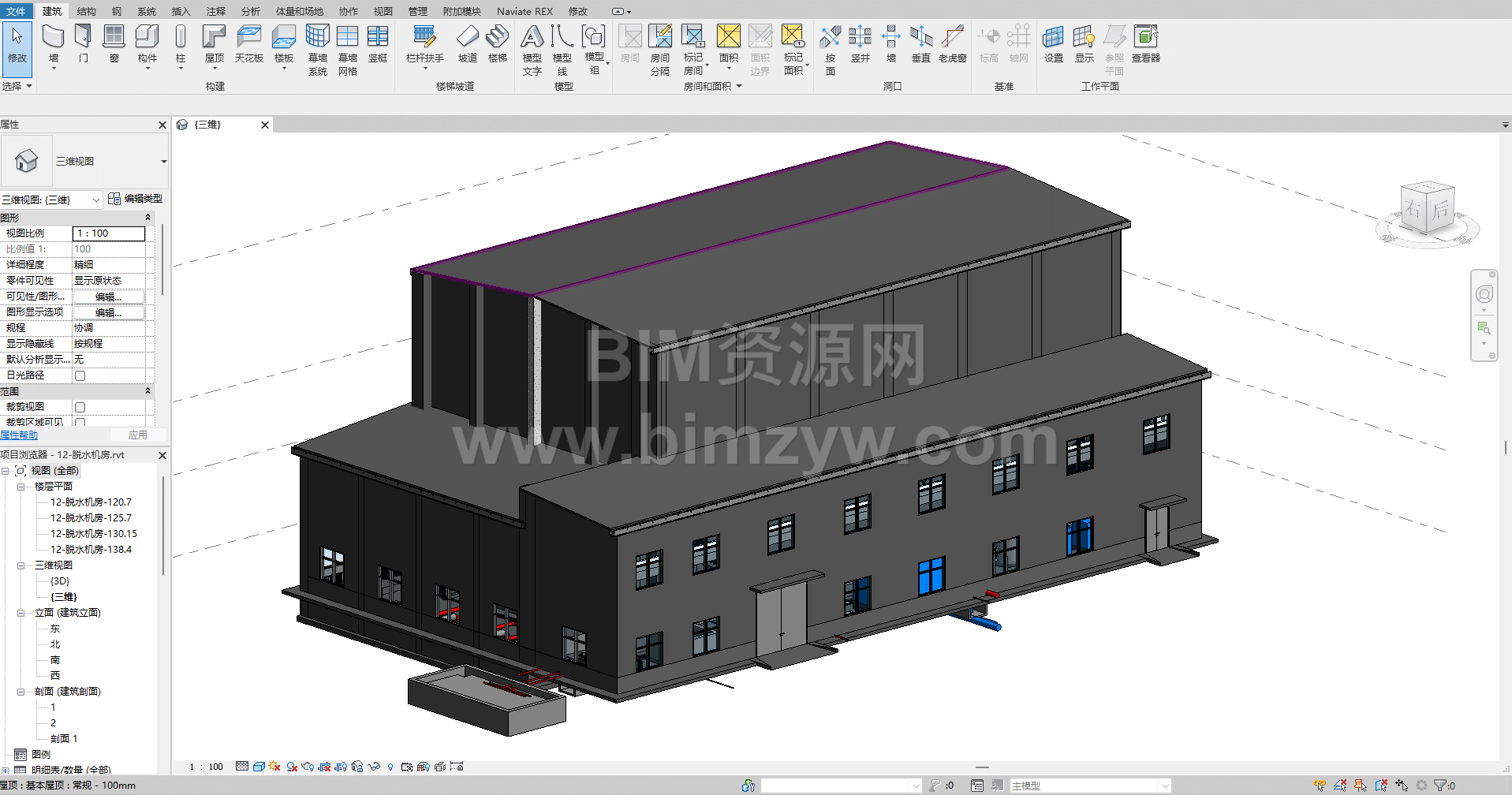

项目建立土建、机电、工艺全专业 BIM 模型，精细度达 LOD400，重点还原污水处理核心工艺。通过 Navisworks 碰撞检测，提前发现管线交叉、设备预埋冲突等问题 58 处，例如 AAO 反应池与污泥回流泵房的管线碰撞，经优化后减少返工成本 28 万元。针对反硝化滤池等复杂结构，模型精准呈现池体钢筋排布与预埋孔洞位置，使模板安装误差控制在 3mm 以内。

智慧工地平台：实时管控施工全要素

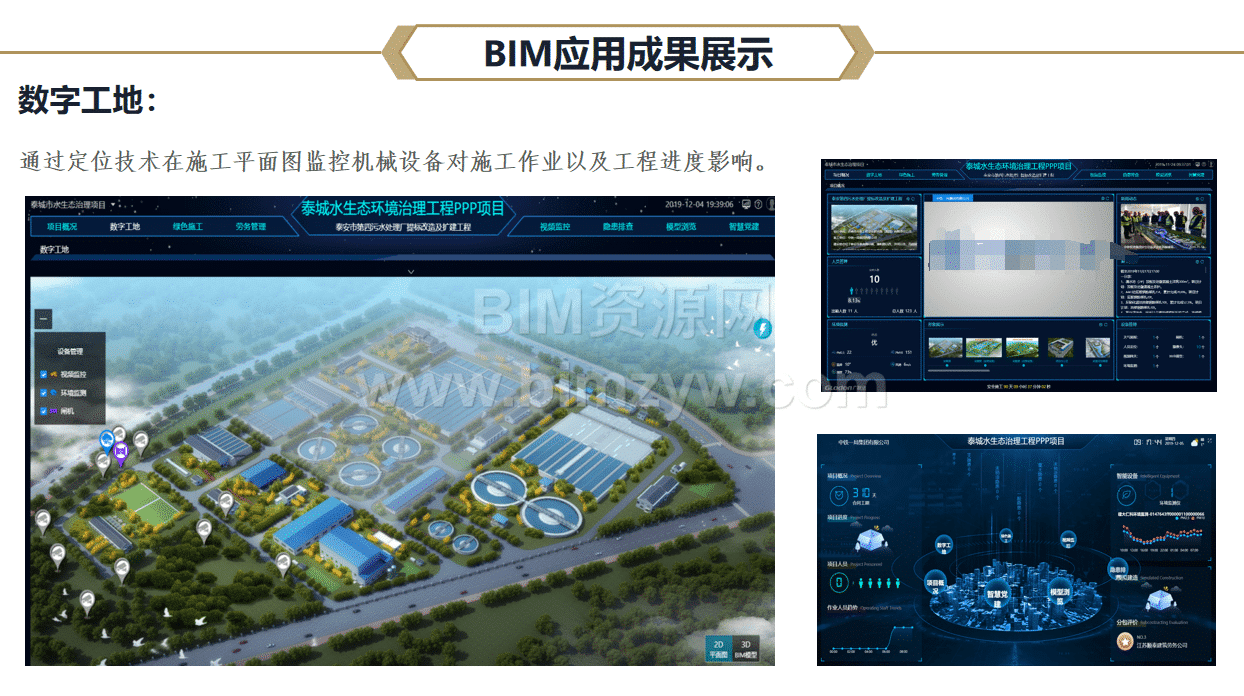

项目搭建基于阿里云的 BIM + 智慧工地平台，实现 “人机料法环” 数字化监管。环境监测方面，部署扬尘、噪声传感器，PM10 超标时自动触发喷淋系统，数据联动至 BIM 模型，可视化展示污染扩散范围，全年扬尘达标率提升至 96%；劳务管理上，通过人脸识别与 IC 卡联动，实时统计 123 名作业人员出勤情况，按年龄、工种分类分析，优化班组排班，高峰期用工效率提升 30%；安全管控中，隐患巡检系统实现手机端闭环管理，累计排查安全问题 147 项，整改率 100%，结合 VR 技术模拟焊接火灾、触电事故，培训工人 200 余人次，安全违规率下降 60%。

进度模拟与无人机巡检：动态优化施工方案

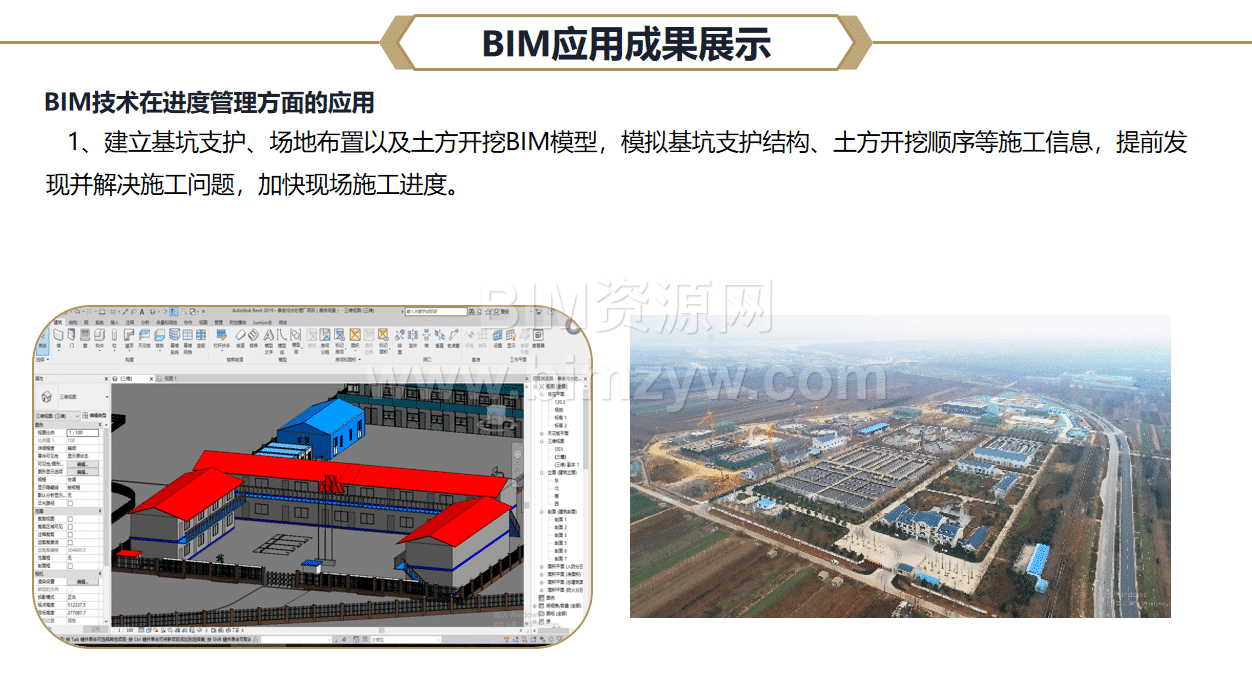

利用 Fuzor 进行 4D 进度模拟，将基坑开挖、池体浇筑等关键工序与 BIM 模型关联，对比计划与实际进度偏差，及时调整资源配置。每周采用无人机航拍现场，生成正射影像并与模型叠加，直观评估构筑物成型度，例如污泥浓缩池施工通过模拟优化浇筑顺序，缩短工期 5 天。

应用成效与技术沉淀

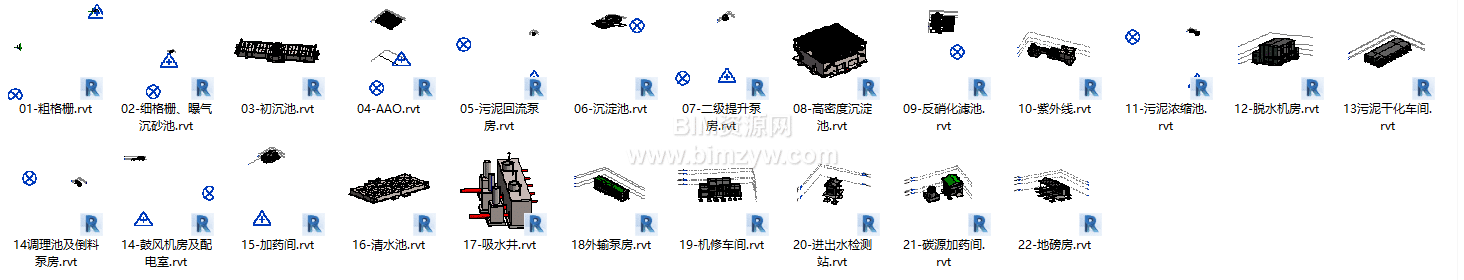

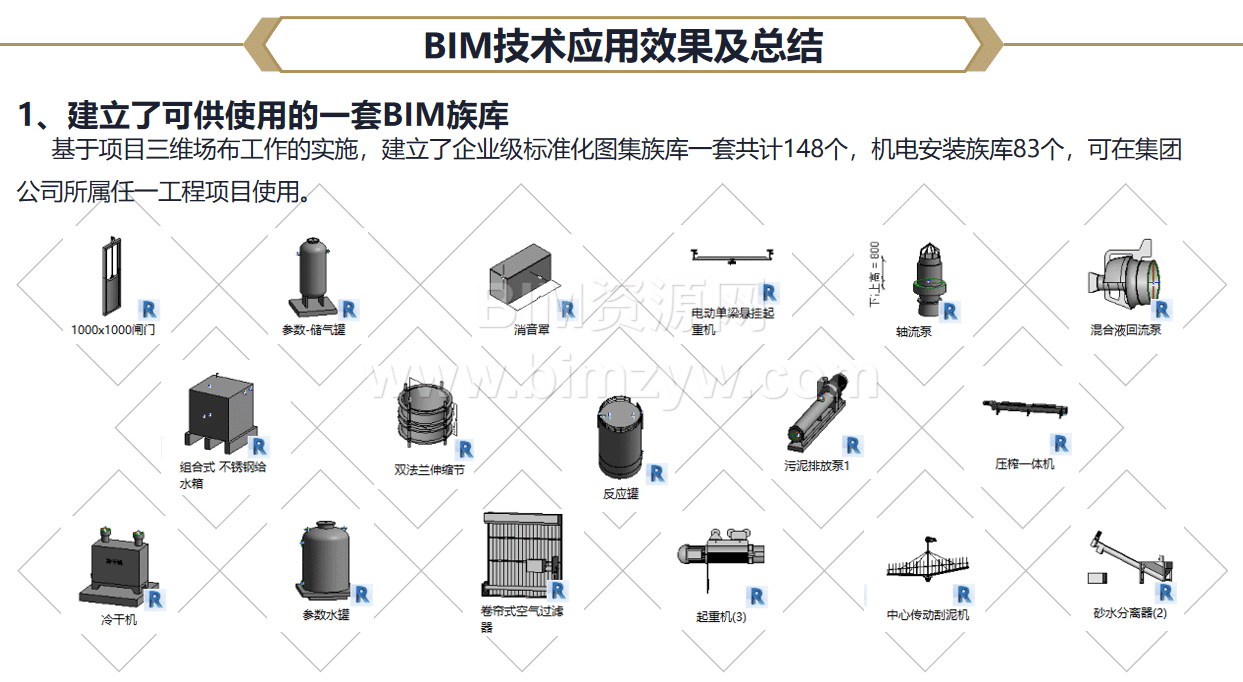

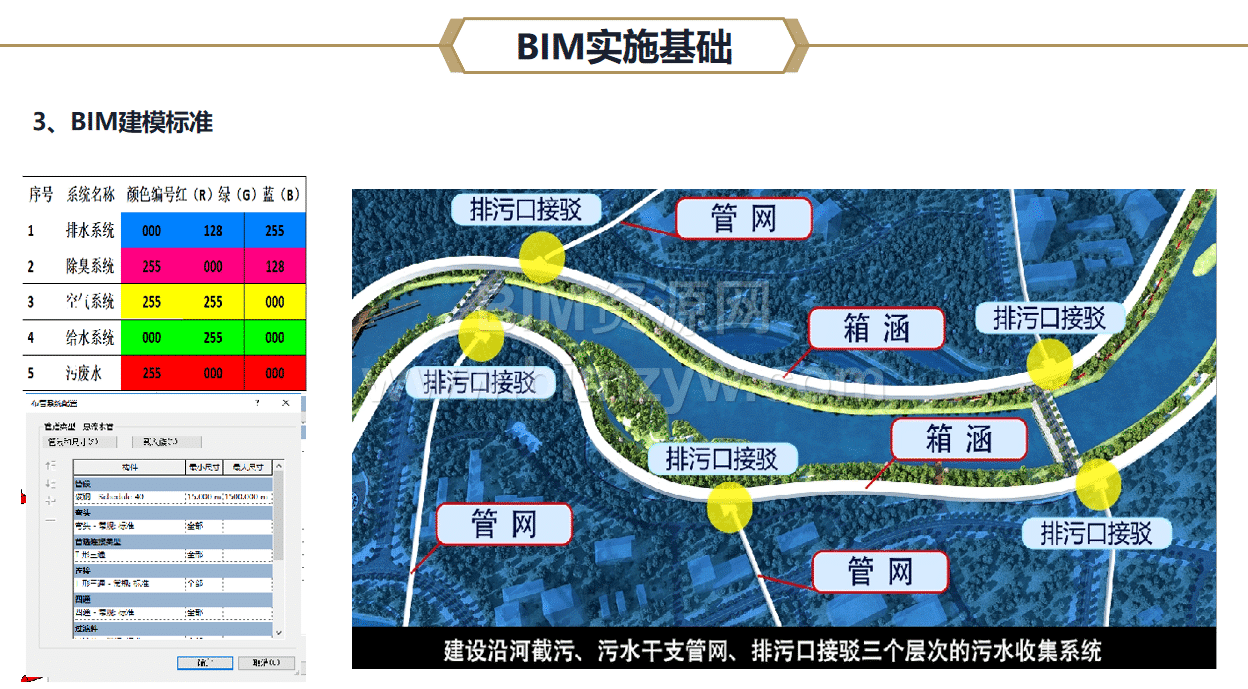

项目通过 BIM 技术应用，实现了多方面效益提升。工期控制上，提前 15 天完成扩建任务，污水处理能力翻倍至 12 万立方米 / 日，出水水质达标地表水 Ⅳ 类标准；成本节约方面，碰撞检测减少材料损耗 15%，智慧工地平台降低管理成本 8%，累计节约资金超 120 万元；技术沉淀上，形成企业级 BIM 族库 231 个，涵盖闸门、刮泥机等专用设备，编制《污水处理厂 BIM 建模标准》，为同类项目提供可复用的技术范式。
