BIM 技术赋能兰州中海・寰宇天下・云镜项目:地库优化与智慧建造实践,BIM模型可下载
兰州中海・寰宇天下・云镜项目作为标杆住宅项目,总建筑面积达 37.59 万平方米,包含 17 栋高层住宅、1 所幼儿园及沿街商业,地下车库面积 8.9 万平方米。项目依托 BIM 技术,针对台地式地形、复杂管线排布等难点,实现了地库空间的精细化设计与施工,为同类山地住宅项目提供了可复制的数字化解决方案。

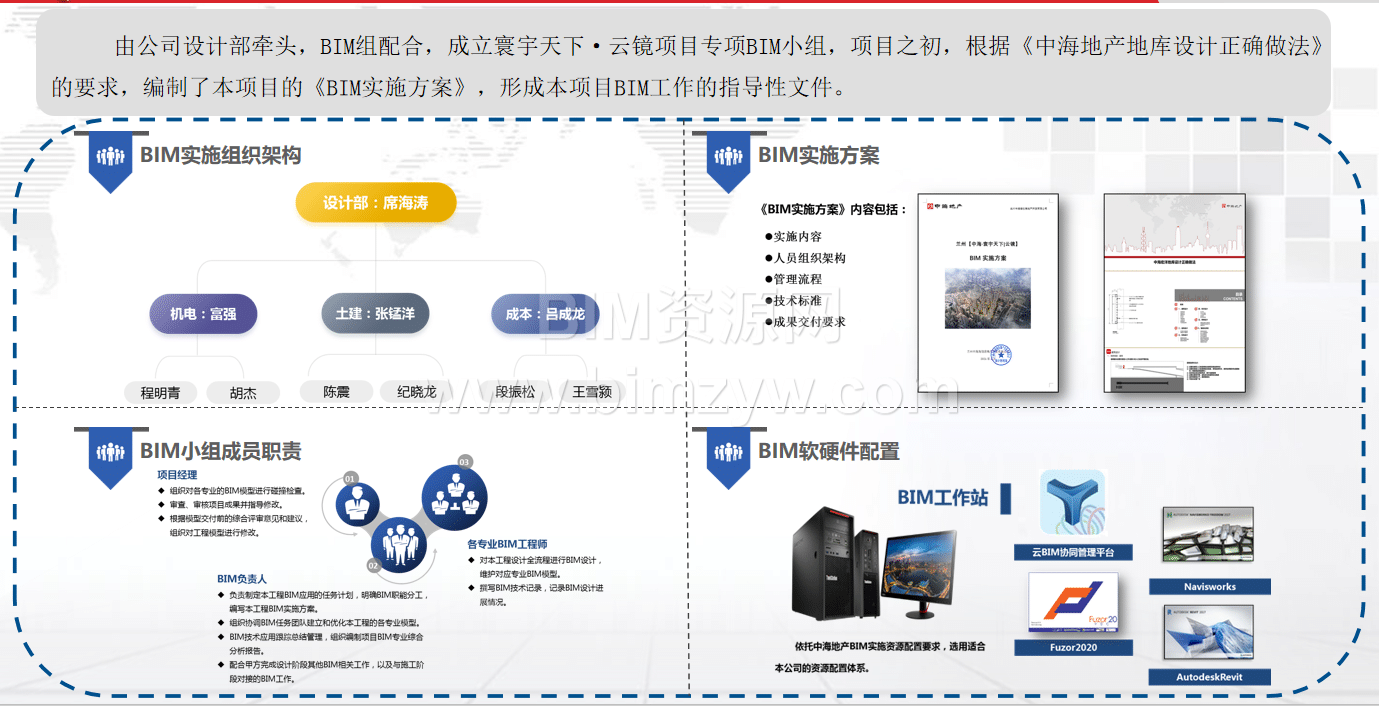

项目成立专项 BIM 小组,由设计部牵头,BIM 团队配合,编制《BIM 实施方案》,明确组织架构与职责分工。配置 Autodesk Revit、Navisworks、Fuzor 2020 等软件及高性能工作站,搭建云 BIM 协同管理平台,实现多端实时协作。

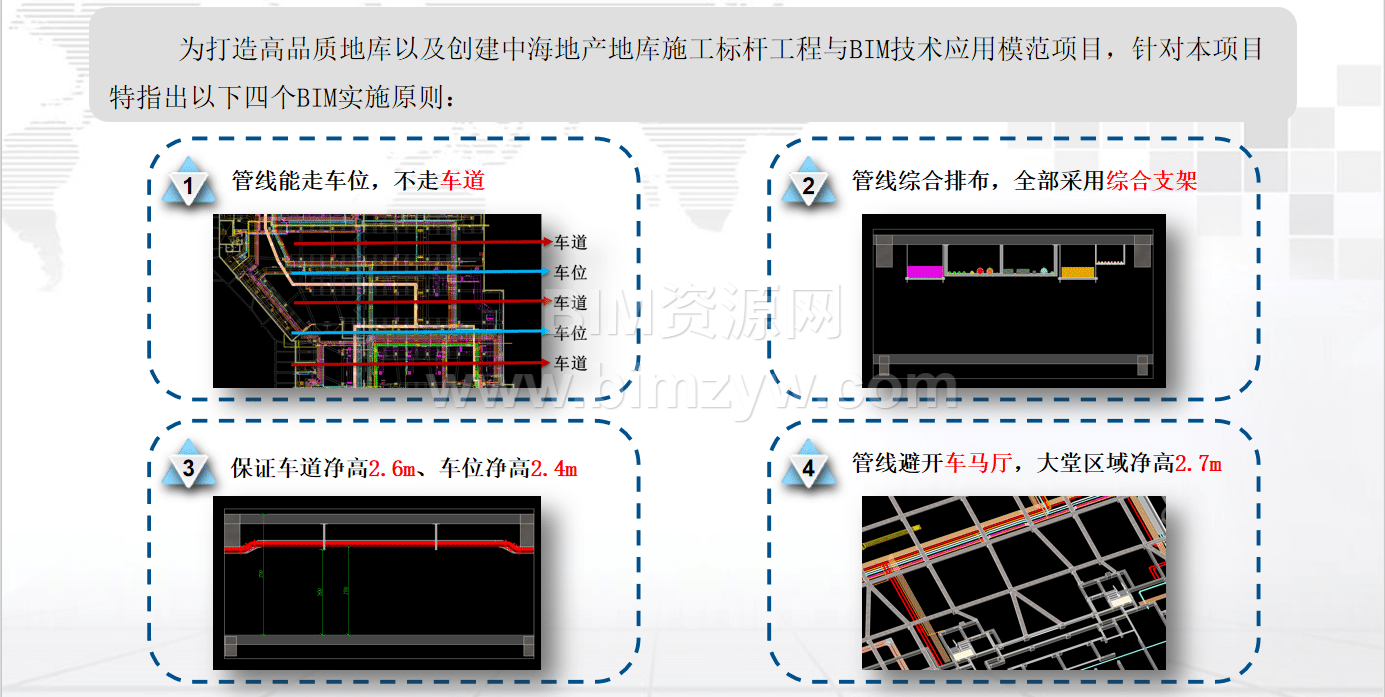

基于地库功能需求,制定四大实施原则:

- 管线优先布置于车位上方,减少对车道空间的占用;
- 全区域采用综合支架,提升管线排布的整体性与美观度;
- 严格控制净高,车道不低于 2.6 米,车位不低于 2.4 米;
- 车马厅与入户大堂区域净高提升至 2.7 米,优化业主通行体验。

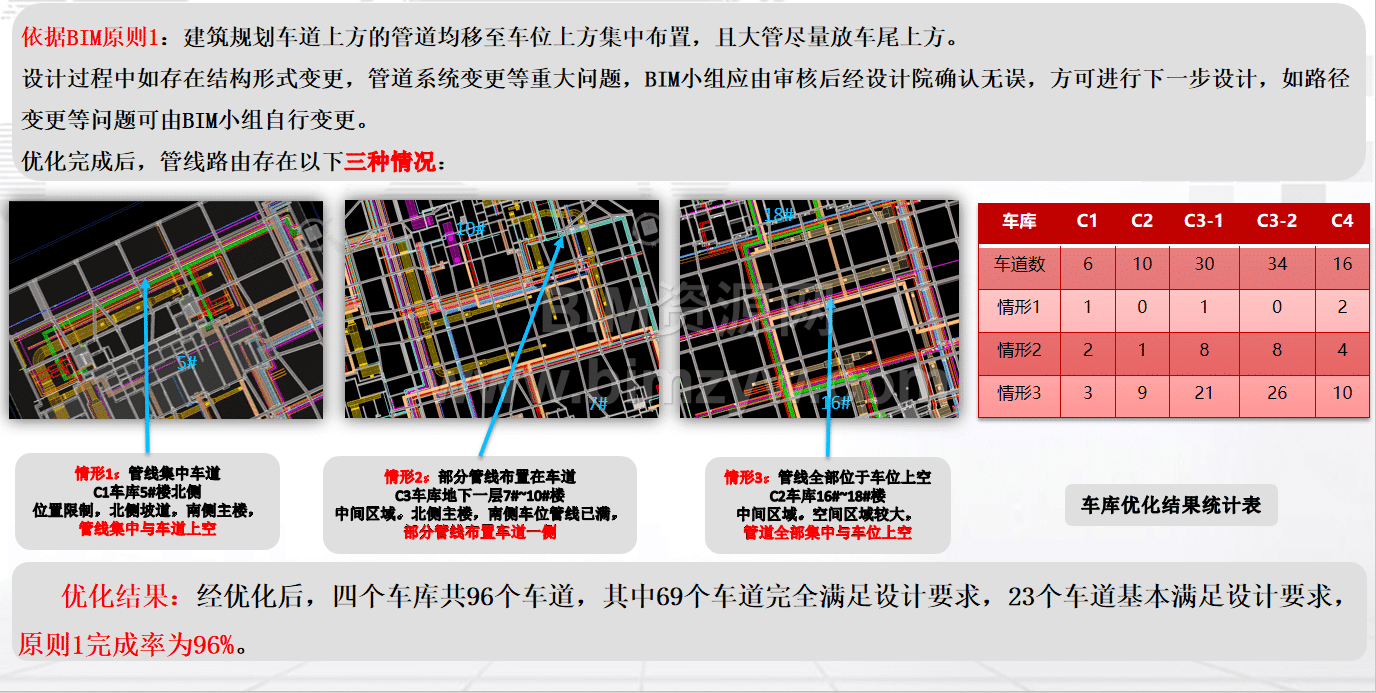

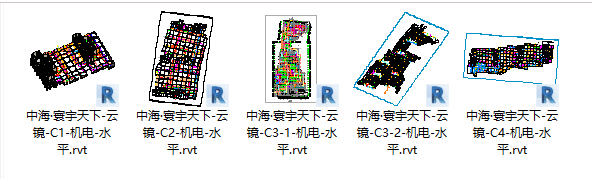

项目采用 Revit 搭建 C1 至 C4 四个地库的建筑、结构、机电全专业
模型,通过碰撞检测发现管线冲突 127 处,优化后 96 个车道中 69 个完全满足设计要求,原则落实率达 96%。针对不同区域特点,采用差异化路由策略:

- C2 车库 16#~18# 楼区域空间充裕,管线全部集中于车位上空;
- C3 车库 7#~10# 楼区域受主楼限制,部分管线沿车道一侧布置,确保通行顺畅。

优化后,地库管线交叉减少 60%,施工返工率降低 70%。

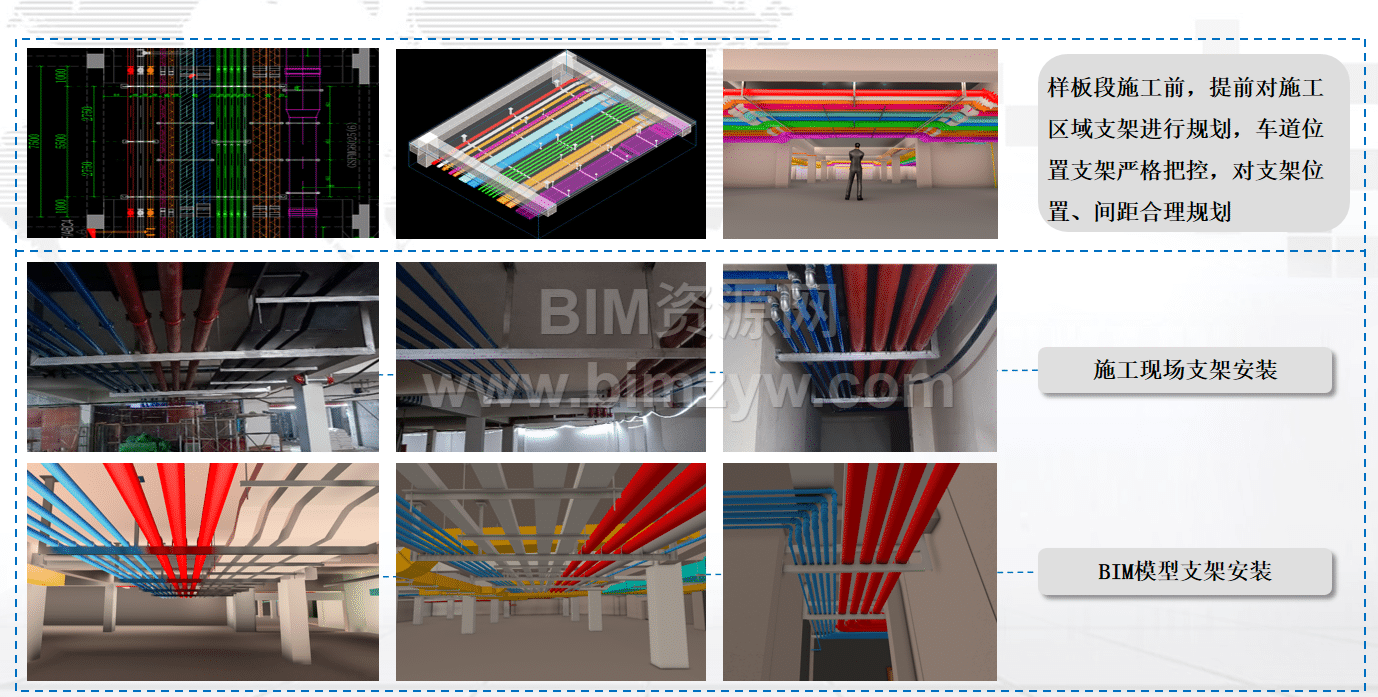

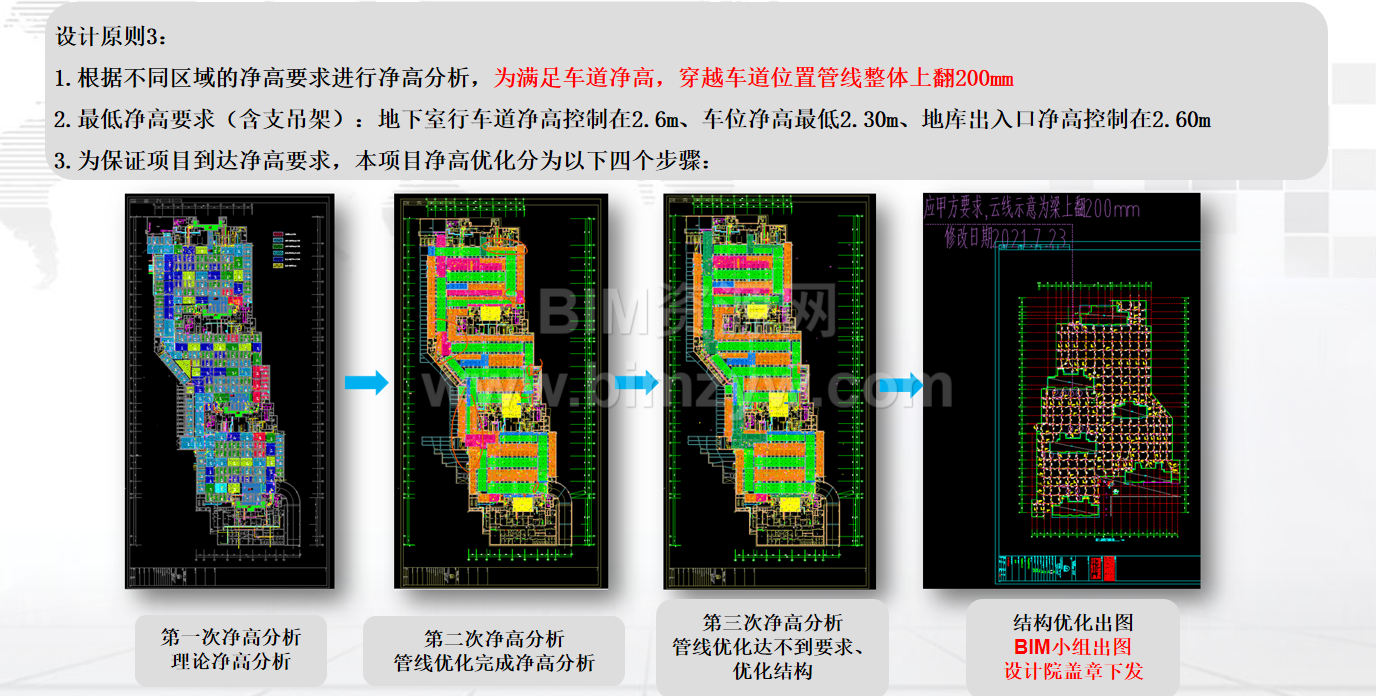

通过 BIM 模型模拟,90% 区域实现给排水、电气管线共用综合支架,支架间距严格按规范规划,现场安装与模型偏差控制在 5mm 以内。针对结构形式差异,分三类优化净高:

- 结构 1(C1、C2 车库):梁截面 500*800,通过梁上翻 200mm,车道净高提升至 2.7 米;
- 结构 2(C3-2 车库):利用横纵梁 10cm 高差,管线分层排布,避免交叉碰撞;
- 结构 3(C4 人防车库):采用倒吊支架,解决人防门开启与管线冲突问题,净高提升 10cm。

此外,宽度超 1.2 米的风管采用平风管底部双喷头设计,进一步释放空间 10cm。
车马厅区域通过管线整体上翻与结构调整,17 栋主楼中 12 栋达到 2.7 米净高。末端设备优化中,16 个集水坑避开行车道与车位,56 个消火栓采用侧向布置或非标定制,确保不影响停车与通行。

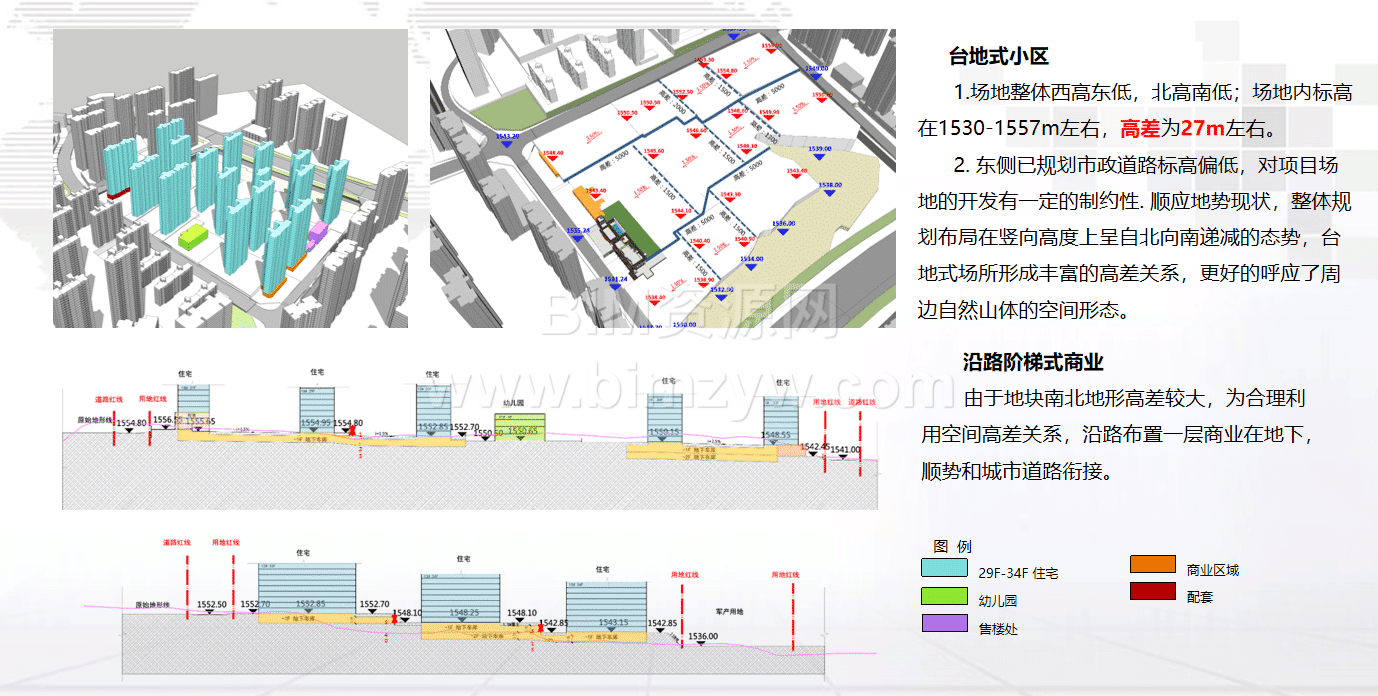

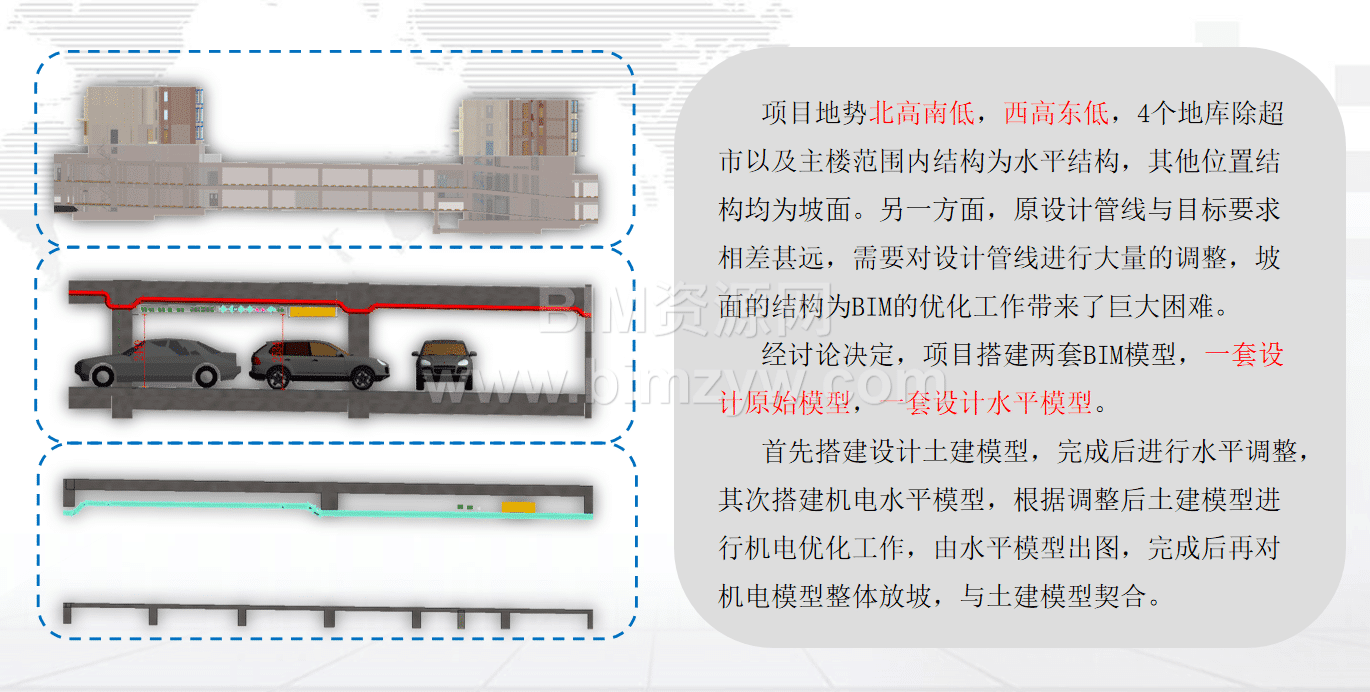

针对场地西高东低、高差 27 米的难点,项目创新采用 “以平代坡” 技术:搭建水平与斜坡两套模型,先在水平模型中完成管线优化与出图,再整体放坡适配
土建结构,降低建模难度的同时,出图效率提升 40%。

项目首次将 BIM 蓝图纳入招标体系,消防、暖通专业以 BIM 图纸为施工依据,经设计院审核盖章后直接用于现场施工,减少传统蓝图与现场的偏差,施工效率提升 30%。

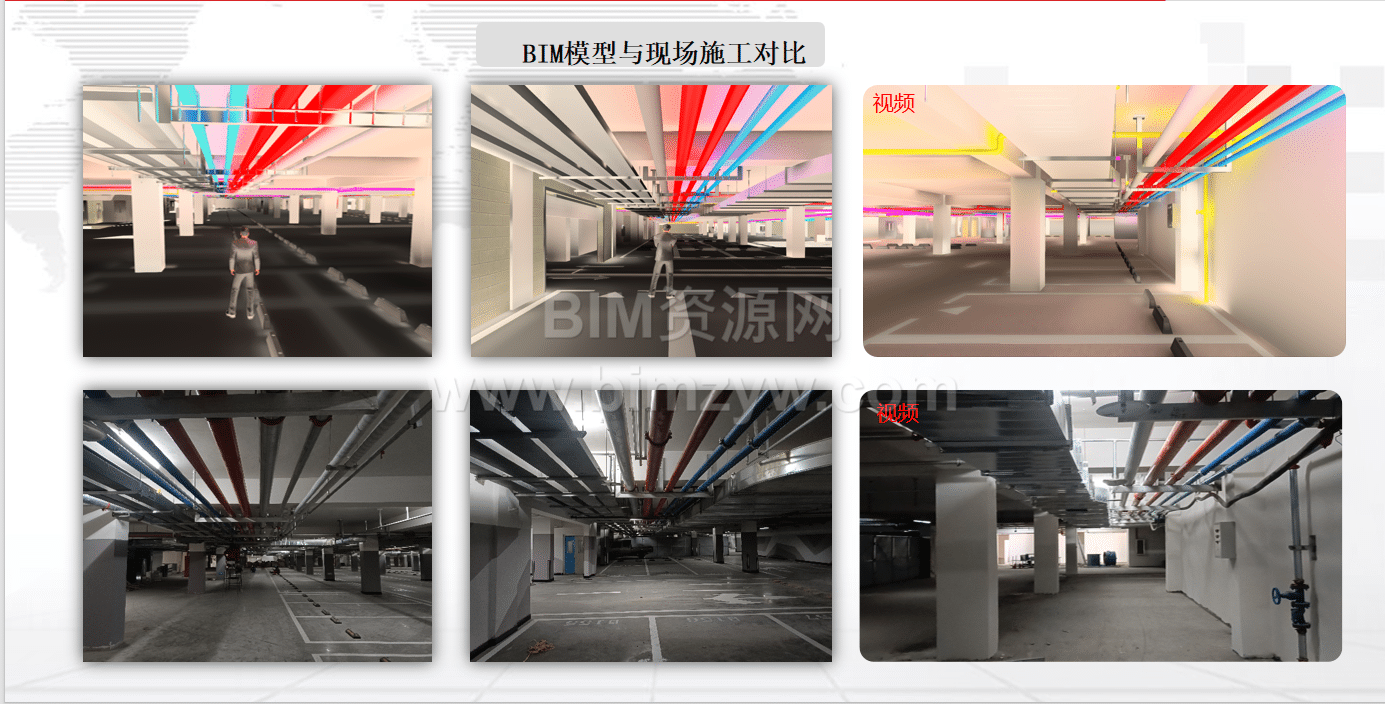

通过 “四交底” 制度(设计交底、现场交底、培训交底、样板交底),确保 BIM 优化成果落地。云 BIM 协同平台实现模型轻量化查看、问题动态反馈与版本管理,现场问题整改响应速度提升 50%。

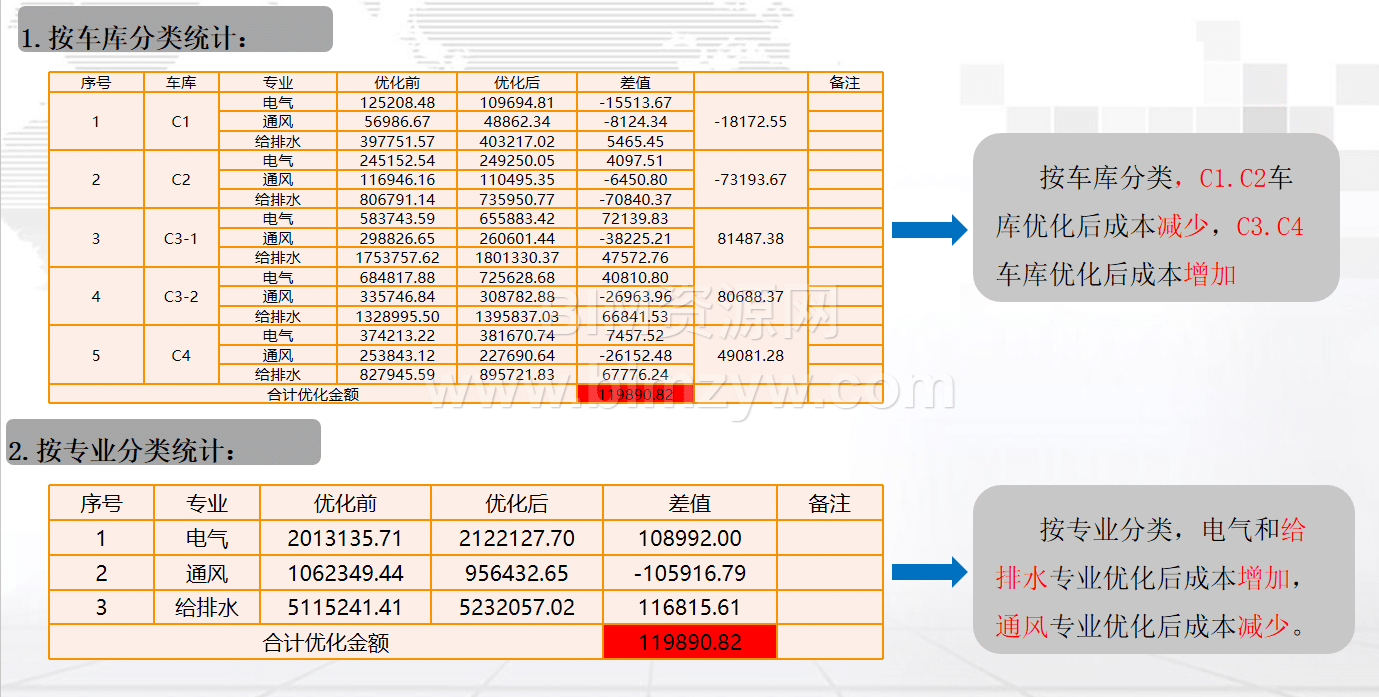

经济效益方面,尽管电气与给排水专业因管线延长成本增加,但通风专业通过风口优化减少损耗,总成本仅增加 11.99 万元,却显著提升了地库品质:车道利用率提高 20%,业主满意度达 98%,为项目后期运维奠定了良好基础。
兰州中海・寰宇天下・云镜项目通过 BIM 技术的深度应用,破解了山地住宅地库的空间利用难题,其 “以平代坡”“BIM 蓝图招标” 等创新实践,为行业提供了住宅项目

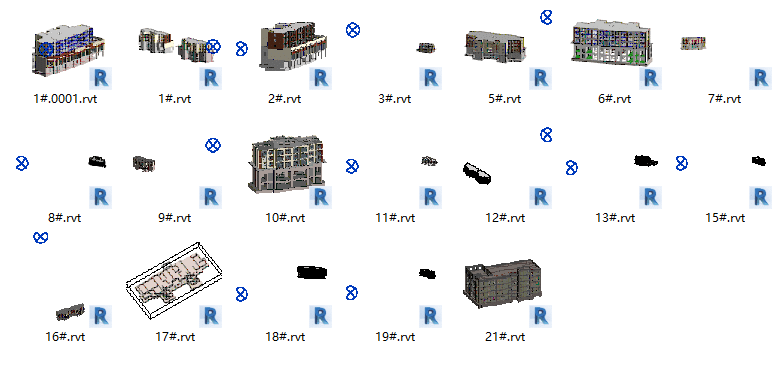

部分模型预览
