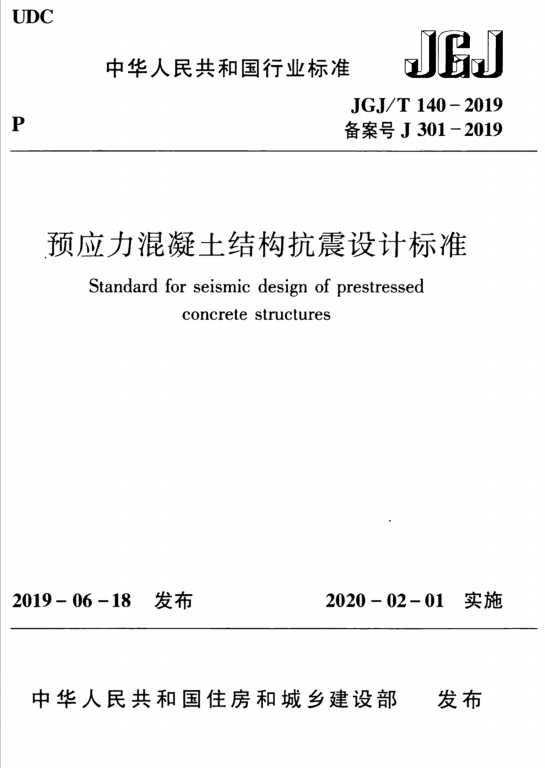

JGJT140-2019《预应力混凝土结构抗震设计标准》百度网盘PDF电子版下载

一、基本信息与适用范围

• 编制目的：规范预应力混凝土结构的抗震设计，减轻地震破坏，避免人员伤亡和经济损失，确保结构安全可靠。
• 适用范围：适用于抗震设防烈度为 6 度至 8 度地区的预应力混凝土结构（包括现浇框架、门架、板柱结构、装配式框架等），9 度区需专门研究论证。

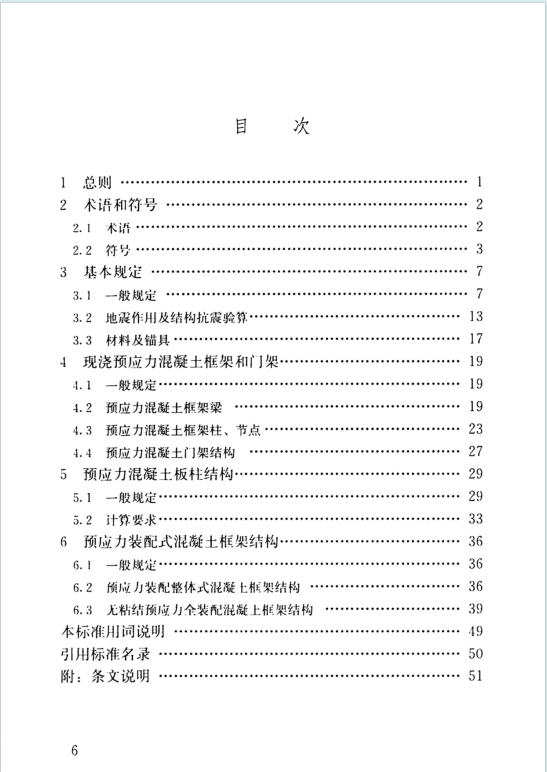

• 核心技术内容：包括总则、术语和符号、基本规定、现浇预应力混凝土框架和门架、预应力混凝土板柱结构、预应力装配式混凝土框架结构等 6 章及条文说明。

二、关键术语与基本规定

1. 核心术语

• 预应力混凝土结构：通过张拉预应力筋建立预加应力的混凝土结构，包括有粘结、无粘结及缓粘结类型。
• 板柱结构：由平板和柱组成的结构体系，可设置柱帽或托板；板柱 – 抗震墙结构：板柱框架与抗震墙共同受力的体系。
• 预应力装配整体式框架：预制梁柱通过预应力筋连接形成的整体式框架；无粘结预应力全装配框架：预制构件通过无粘结预应力筋和耗能钢筋连接，兼具自复位和耗能能力。

2. 基本要求

• 适用高度限制：根据结构体系和设防烈度规定最大适用高度（如 6 度区框架结构为 60m，8 度区为 35m），超限需专门论证。
• 抗震等级划分：根据设防类别、烈度、结构类型和高度确定抗震等级（一至四级），对应不同的计算和构造要求。
• 材料性能：
  • 混凝土：框架构件不宜低于 C40，平板不低于 C30；8 度区不宜超过 C70。
  • 预应力筋：宜采用钢绞线、钢丝，无粘结预应力纤维筋需符合相关标准；锚具静载锚固效率系数≥0.95，总应变≥2.0%。
  • 普通钢筋：纵向受力筋宜采用 HRB400、HRB500，抗震构件需满足抗拉强度实测值与屈服强度比值≥1.25 等要求。

三、地震作用与结构验算

1. 地震作用计算

• 地震影响系数：根据烈度、场地类别、设计地震分组及阻尼比确定，最大值按表取值（如 8 度 0.2g 多遇地震为 0.16）。
• 等效阻尼比：预应力混凝土结构部分取 0.03，整体结构按钢筋混凝土与预应力部分的变形能比例折算（框架结构可按预应力面积占比取值）。
• 竖向地震作用：8 度区大跨度（≥24m）和长悬臂结构需计算，竖向地震作用系数根据场地类别取 0.08~0.19。

2. 抗震验算

• 承载力验算：地震组合效应需计入预应力作用，有利时分项系数取 1.0，不利时取 1.2；承载力抗震调整系数按构件类型取值（如梁受弯取 0.75，节点受剪取 0.85）。
• 变形验算：多遇地震弹性层间位移角限值（如框架结构 1/550），罕遇地震弹塑性层间位移角限值（如框架结构 1/50）。
