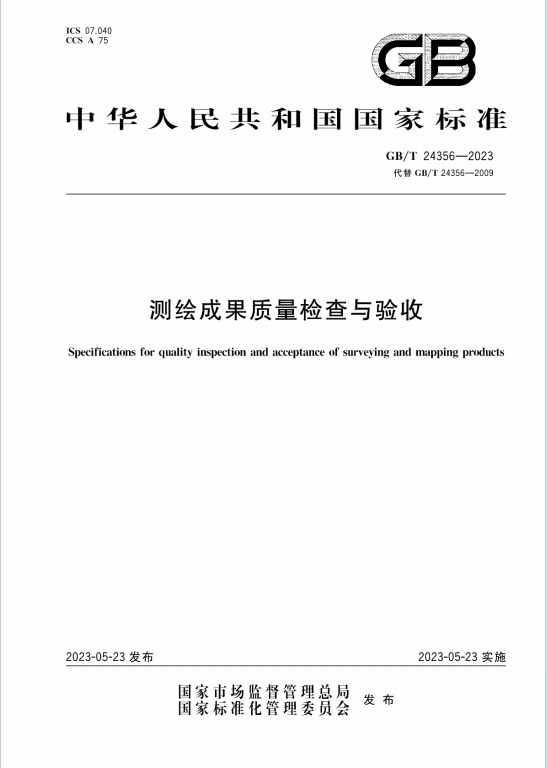

GBT24356-2023《测绘成果质量检查与验收》百度网盘PDF电子版下载

一、基本术语与定义

二、基本规定

1. 检查验收依据：包括项目相关标准、设计书、委托书、合同书等。
2. 两级检查一级验收制度：
   • 过程检查：由测绘单位作业部门实施全数检查，修改无误后提交最终检查。
   • 最终检查：由测绘单位质量管理部门组织，内业全数检查，野外可抽样，需评定质量等级并编写检查报告。
   • 验收检验：由委托单位或资质检验机构实施，对最终检查核验，可抽样，判定检验批质量并编制检验报告。
3. 数学精度检测：
   • 检测点（边）需分布均匀，数量 20-50 个 / 单位成果，不足 20 个时用算术平均值代替中误差，超过 20 个时按中误差统计。
   • 高精度检测与同精度检测分别采用不同公式计算中误差，明确粗差判定标准（超过允许中误差 2 倍或 2√2 倍）。

三、质量等级与评定

1. 等级划分：单位成果和检验批成果分 “优（≥90 分）、良（75-89 分）、合格（60-74 分）、不合格（<60 分）” 四级；验收检验中检验批成果按 “批合格、批不合格” 判定。
2. 评定规则：
   • 含 A 类错漏或质量元素 / 子元素得分 < 60 分，直接判定为不合格。
   • 数学精度、错漏扣分、质量元素 / 子元素及单位成果得分均有明确计算公式，涉及错漏类型对应扣分值（A 类 42 分，B 类 12/t 分，C 类 4/t 分，D 类 1/t 分，t 为调整系数）。

四、抽样与检查方法

1. 抽样方式：根据检验批情况可采用简单随机抽样、分层随机抽样等，样本需包含单位成果全部资料及补充材料（设计书、技术总结等）。
2. 检查方式：样本详查（全检查项）与样本外成果概查（仅记录 A、B 类错漏及普遍性问题）结合，概查合格需满足无 A 类错漏且 B 类错漏 < 4 个。

五、各类测绘成果的质量要求



1. 大地测量：包括 GNSS 测量、三角测量、水准测量等，重点关注数学精度、观测质量、点位质量等。
2. 遥感数据获取：卫星影像、航空摄影影像等，涉及影像质量、数据质量、飞行质量等。
3. 摄影测量：像片控制测量、空中三角测量、地形图等，强调地理精度、整饰质量。
4. 工程测量：平面 / 高程控制测量、线路测量、变形测量等，注重数据精度与点位布设合理性。
5. 界线与不动产测绘：界线测绘、宗地 / 房产测绘等，突出权属调查准确性与界址测量精度。
6. 海洋测绘：水深测量、海岸带地形图等，关注水深精度、接边质量。
7. 地图编制：普通地图、专题地图、电子地图等，涉及内容完整性、表示科学性。
8. 地理信息系统：侧重功能性、性能、数据安全与数据集质量。

六、记录与报告

1. 记录要求：及时、完整、规范，经签字后不得随意更改，保留全部检查记录。
2. 报告内容：检查报告与检验报告需包含成果概况、检验依据、质量问题及处理意见等，随成果归档。

七、质量问题处理

• 过程 / 最终检查发现的问题需整改，分歧由测绘单位质量负责人裁定；不合格成果退回重检。
• 验收不合格的批需退回处理，重新申请验收时需重新抽样。
