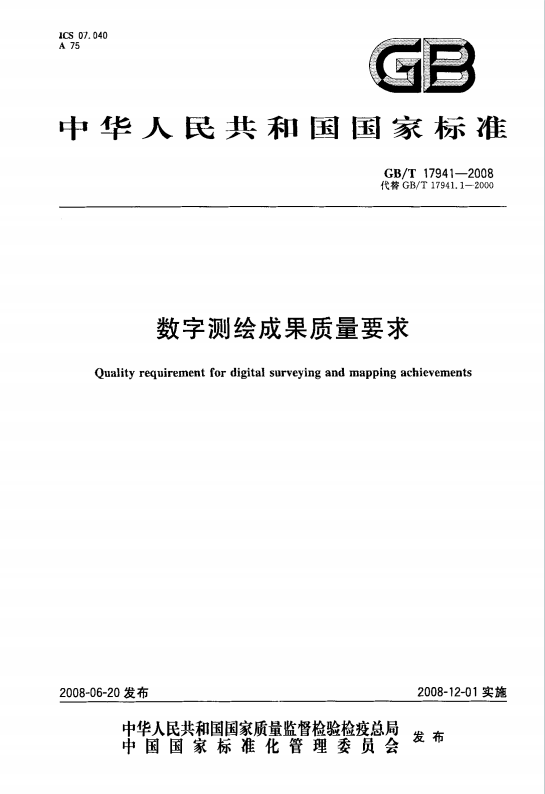

GBT17941-2008《数字测绘成果质量要求》百度网盘PDF电子版下载

一、范围与引用文件

1. 适用范围：适用于数字高程模型、数字正射影像图、数字栅格地图、数字线划图等数字测绘成果的检查验收与质量评定，也为技术设计和质量控制提供依据，其他数字测绘成果可参照使用。
2. 引用文件：包括《基础地理信息要素分类与代码》（GB/T 13923）、《国家基本比例尺地形图分幅和编号》（GB/T 13989）等，明确引用文件的适用规则（注日期的仅适用特定版本，不注日期的适用最新版本）。

二、术语与定义

• 质量元素：描述成果质量的基本特性，其适用性取决于成果内容及规范。
• 质量子元素：质量元素的组成部分，反映质量元素的特定方面。

三、总则

• 数字测绘成果的质量通过质量元素 / 质量子元素描述，不同种类成果的质量元素组成不同。
• 核心质量元素包括空间参考系、位置精度、属性精度、完整性、逻辑一致性等，每种元素包含具体子元素（如空间参考系含大地基准、高程基准等）。

四、质量元素的一般规定

1. 空间参考系与成果规格：
   • 坐标系统、高程 / 深度基准、地图投影及参数需正确，分幅与编号符合 GB/T 13989 或相关规范；
   • 国家基本比例尺成果规格需符合 GB/T 18315，数字高程模型、数字影像图图廓外展范围符合对应规范。
2. 位置精度：
   • 平面精度：内图廓点、公里格网交点等坐标值符合理论值；实测地物点中误差符合规定；数字化采集的点位 / 线状目标位移偏差有明确限值；相邻图幅接边无漏洞，矢量 / 栅格数据接边符合要求。
   • 高程精度：控制点高程值正确；实测高程注记点、等高线中误差符合规定；数字高程模型格网点高程中误差有明确标准；等高距符合规范。
3. 属性精度：
   • 矢量数据代码符合 GB/T 13923 或技术文件；影像解译分类正确；属性项定义（名称、类型等）及属性值准确无误。
4. 完整性：
   • 地物要素、数据层、文件及注记完整，无遗漏、多余或重复。
5. 逻辑一致性：
   • 要素类型定义、数据层 / 集组织、文件格式及命名符合要求；拓扑关系正确，要素无悬挂、过头等现象，闭合要素封闭，应断开要素处理合规。
6. 时间准确度：
   • 数据源生产日期、现势资料使用及数据库更新符合要求。
7. 影像 / 栅格质量：
   • 影像分辨率、格网参数、色彩模式、色调、反差等符合规定；无明显噪声、漏洞等缺陷；数字栅格地图色值及杂色程度达标。
8. 元数据质量：
   • 元数据内容完整、正确，符合 CH/T 1007 的格式与要求。
9. 表征质量：
   • 要素几何表达正确，线划光滑；符号、注记使用及配置合规；图廓整饰无错漏。
10. 附件质量：
    • 图历簿填写完整正确，附属文档（参考资料、检查报告等）齐全。

五、各类数字测绘成果的质量元素组成

1. 数字线划图：区分建库数据与制图数据，质量元素涵盖空间参考系、位置精度、属性精度等。
2. 数字高程模型：包括空间参考系、位置精度、逻辑一致性、栅格质量等元素。
3. 数字正射影像图：涉及空间参考系、位置精度、影像质量、表征质量等。
4. 数字栅格地图：包含空间参考系、位置精度、影像 / 栅格质量等元素。

六、附录

• 规范性附录明确了数字高程模型的格网间距标准，不同比例尺对应不同间距值（如 1:100000 对应 100/50m）。
