一、基本信息与适用范围

• 编制目的：规范缓粘结预应力混凝土结构的设计、施工及验收，确保工程安全适用、技术先进、经济合理，统一技术要求与质量标准。
• 适用范围：适用于建筑工程中缓粘结预应力混凝土结构的设计、施工及验收，涵盖梁、板、柱、墙等构件，尤其适用于梁柱节点钢筋密集的场景。

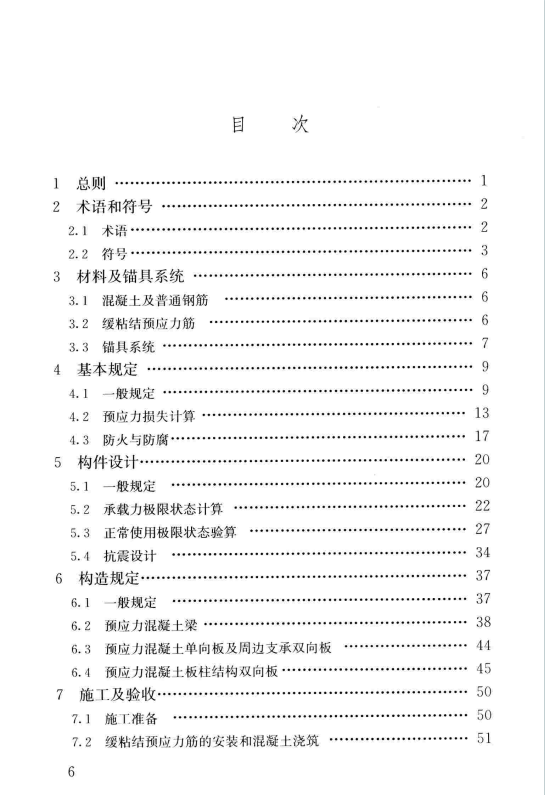

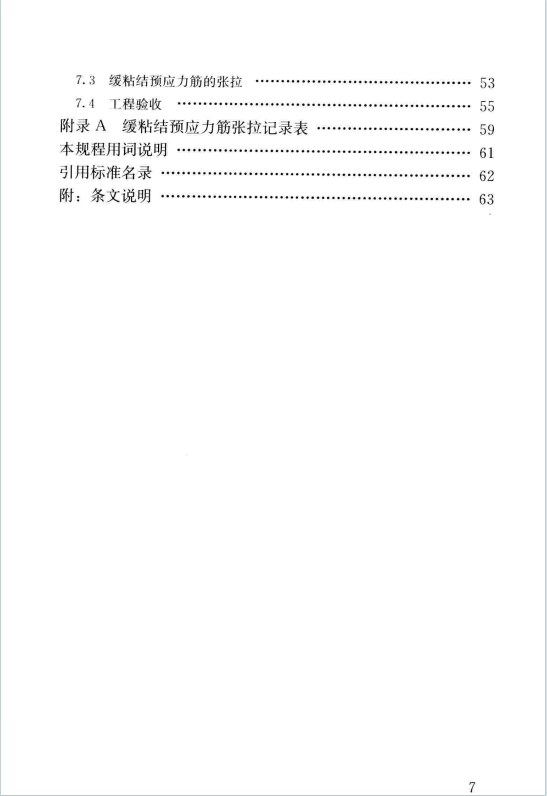

• 核心技术内容：包括总则、术语和符号、材料及锚具系统、基本规定、构件设计、构造规定、施工及验收等 7 章及 1 个附录（缓粘结预应力筋张拉记录表）。

二、关键术语与材料要求

1. 核心术语

• 缓粘结预应力：通过缓粘结剂的固化，使预应力筋与混凝土从无粘结逐渐过渡到有粘结的预应力形式。
• 缓粘结预应力钢绞线：由预应力钢绞线、缓粘结剂（专用粘合剂）和高密度聚乙烯护套组成，护套带横肋（截面内）或无横肋（体外）。
• 张拉适用期：缓粘结剂从配制到仍可张拉的时间段（标准条件为 25℃）；固化时间：缓粘结剂达到规定强度的时间。

2. 材料性能

• 混凝土：强度等级不应低于 C30，梁、柱不宜低于 C40，力学性能符合《混凝土结构设计规范》（GB 50010）。
• 普通钢筋：纵向受力钢筋宜采用 HRB400、HRB500，箍筋宜采用 HRB400、HRB500 或 HPB300，性能符合 GB 50010。
• 缓粘结预应力筋：
  • 钢绞线：采用 1×7 规格，极限强度标准值 1570~1960N/mm²，弹性模量取 1.95×10⁵N/mm²，符合《预应力混凝土用钢绞线》（GB/T 5224）。
  • 缓粘结剂：初始黏度、固化后力学性能及耐久性符合《缓粘结预应力钢绞线专用粘合剂》（JG/T 370）。
  • 护套：采用高密度聚乙烯（严禁聚氯乙烯），符合《聚乙烯（PE）树脂》（GB/T 11115）。
• 锚具系统：符合《预应力筋用锚具、夹具和连接器》（GB/T 14370），张拉端宜用圆套筒式夹片锚具，固定端宜用挤压锚具，静载锚固效率系数≥0.95，总应变≥2.0%。

三、基本规定

1. 设计原则

• 极限状态设计：需验算承载能力极限状态（强度、稳定）和正常使用极限状态（变形、裂缝、应力），同时验算施工阶段受力（强制性条文）。
• 预应力效应：超静定结构需考虑次弯矩、次剪力等参与组合，预应力分项系数：有利时取 1.0，不利时取 1.2（承载能力）；正常使用时取 1.0。
• 裂缝控制：分三级控制（一级：不出现拉应力；二级：拉应力≤抗拉强度标准值；三级：最大裂缝宽度限值 0.1~0.2mm），根据环境类别选用（如一类环境二级控制，限值 0.2mm）。

2. 预应力损失计算

• 损失组成：包括锚具变形（直线筋按 σₗ₁=αEₚ/ℓ计算）、摩擦（σₗ₂=σₒₙ(1-e^(-κx-μθ))）、应力松弛（低松弛钢绞线按 σₗ₄=0.125~0.2 (σₒₙ/fₚₜₖ-0.5)σₒₙ）、混凝土收缩徐变（σₗ₅=55+300σₚₙ/f’ₒ/(1+15ρ)）等，总损失不应小于 80N/mm²。
• 张拉控制应力：σₒₙ宜为 0.5~0.75fₚ
