一、编制依据与适用范围

1. 编制依据：依据《砌体结构设计规范》（GB50003-2011）、《建筑抗震设计规范》（GB50011-2010）等多项现行标准规范编制，确保与国家现行技术要求一致。
2. 适用场景：针对砌体填充墙与主体结构采用柔性连接的构造设计，适用于框架结构（含剪力墙）中的填充墙（外围护墙和内隔墙），尤其强调抗震设防及不同装修档次建筑的连接方案选择。

二、材料要求

1. 墙体材料：
   • 主要包括蒸压加气混凝土砌块（加气砌块）、烧结多孔砖、混凝土多孔砖、轻集料砌块等，明确各类材料的最低强度等级（如加气砌块≥A2.5，烧结空心砖≥MU3.5）。
   • 加气砌块规格可选用长度 600mm，厚度 100-300mm，高度 200-300mm，且不得用于防潮层以下或长期受侵蚀环境。
2. 砂浆与混凝土：
   • 砂浆：轻集料砌块、混凝土多孔砖等采用专用砂浆（Mb5 及以上），加气砌块优先用专用砂浆或薄层砂浆，防潮层以下用≥M5 的水泥砂浆。
   • 混凝土：过梁、组合柱等构件混凝土强度等级≥C20 或 Cb20。
3. 钢筋与配件：
   • 组合柱受力钢筋用 HRB400，拉结钢筋、网片用冷轧带肋钢筋或冷拔低碳钢丝（直径≥4mm），焊接网片需热镀锌。
   • 预埋件锚固板用 Q235-B 级，锚筋用 HPB300 或 HRB335 级，严禁冷加工钢筋。

三、设计原则与构造方案

1. 柔性连接核心：
   • 填充墙与主体结构（框架柱、剪力墙）脱开，脱开宽度按多遇地震要求取每侧 10-20mm，满足位移角限值。
   • 连接方案分 A、B 两类：
     • 方案 A：8 度设防地区（含 II、IV 类场地及高档装修）采用完全脱开构造。
     • 方案 B：≤7 度地区（含 I、II 类场地及中低档装修）采用脱开但保留水平钢筋连接的构造。
2. 组合柱设置：
   • 位置：墙端部、门窗洞口每侧≤600mm 处，间距约 20 倍墙厚（且≤2500mm）。
   • 配筋：竖向钢筋直径≥10mm，箍筋或拉筋用 φR5（间距≤400mm），与框架梁 / 板预埋件连接（绑扎接头≥30d，单面焊≥10d）。
3. 其他构造要求：
   • 墙高＞4m 时，半高处或门窗洞顶设配筋带（截面高≥100mm，钢筋≥2φ10）。
   • 墙长＞8m 时，上部 1/3 范围设通长焊接网片（竖向间距≤600mm）。
   • 顶部第一皮砌体灰缝设 2φb4 通长焊接网片。

四、施工要求

1. 砌筑准备：按排块图核对首皮砌块，校正组合柱钢筋位置，校核预留拉结钢筋。
2. 砌筑工艺：
   • 按皮数杆控制，墙端、组合柱等部位为控制点，随砌随设弹性填充材料、钢筋网片等。
   • 砌至梁 / 板底预留空隙，待砂浆强度＞1MPa 后施工组合柱砂浆面层，墙面抹灰需在砌体干燥收缩后（一般 7d 后）进行。
3. 特殊要求：烧结类与非烧结类块材不得混砌，轻集料混凝土块材砌筑龄期≥28d。

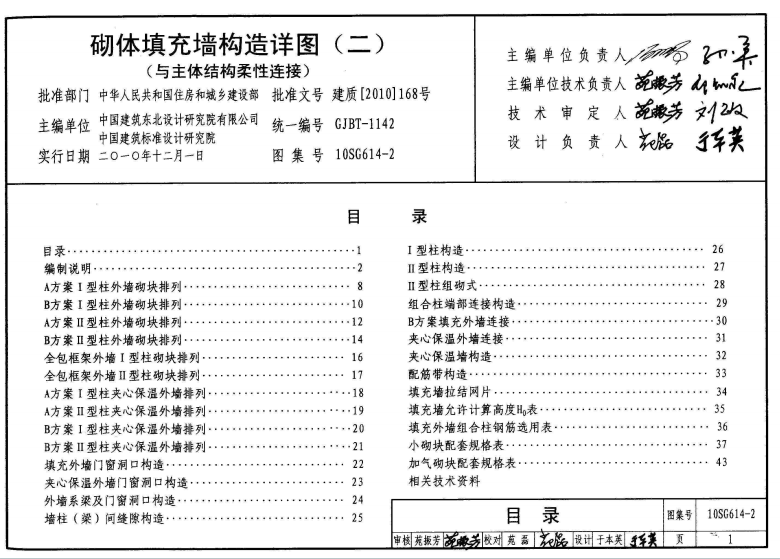

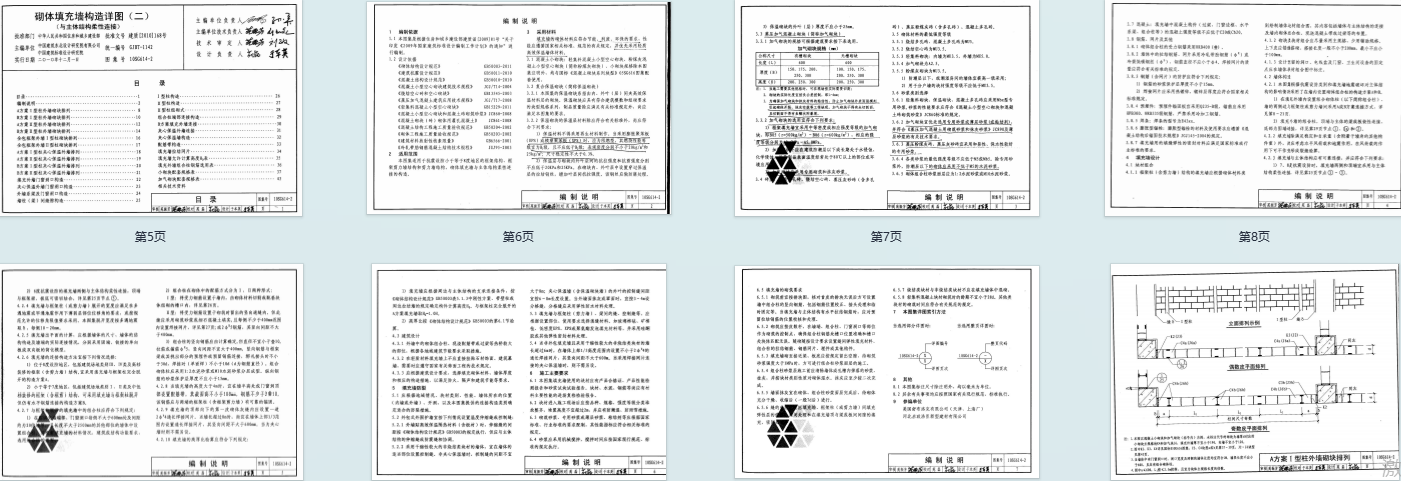

五、详图与技术参数

1. 砌块规格：提供加气砌块、混凝土小砌块等配套规格（长度 600mm 为主，厚度 100-300mm）及排列示例。
2. 节点构造：包含墙柱（梁）间缝隙处理、组合柱端部连接、门窗洞口构造、夹心保温外墙排列等详图。
3. 性能参数：给出不同墙厚砌块的高厚比验算数据、组合柱钢筋选用表（按高度、风荷载等），以及隔声、耐火极限等指标（如加气砌块隔声量 40-50dB，耐火极限＞4h）。
