一、基本信息与适用范围

• 编制目的：规范钢管混凝土结构的设计、制作及施工，确保工程安全、适用、经济，贯彻国家技术经济政策。
• 适用范围：适用于工业与民用房屋建筑及一般构筑物中钢管混凝土结构的设计、构件制作和施工，涵盖实心和空心钢管混凝土构件，截面形式包括圆形、矩形及多边形。

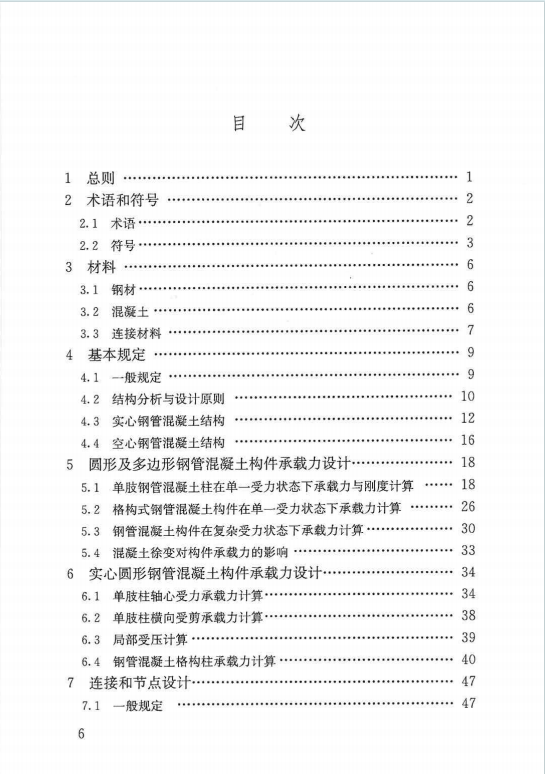

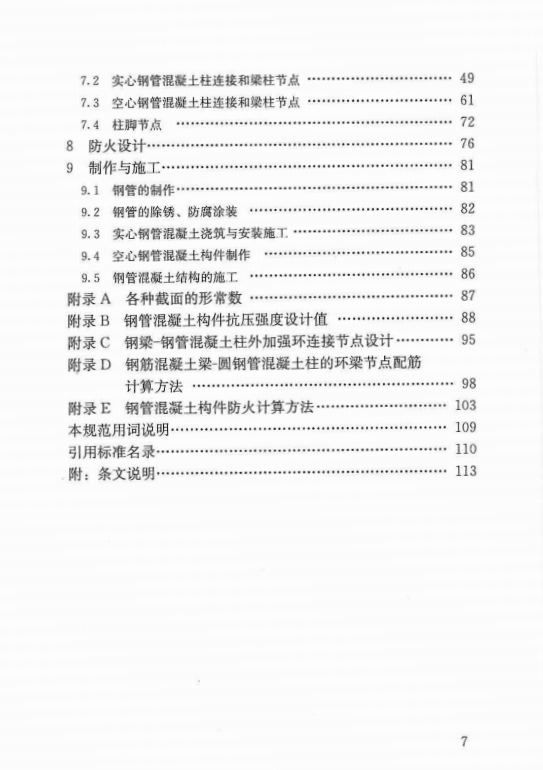

• 核心技术内容：包括总则、术语和符号、材料、基本规定、构件承载力设计、连接和节点设计、防火设计、制作与施工等 9 章及 6 个附录（截面形常数、抗压强度设计值、节点设计方法等）。

二、材料要求

1. 钢材

• 选用标准：符合《钢结构设计规范》GB 50017，承重结构圆钢管可采用焊接或热轧无缝钢管，矩形钢管可采用焊接或冷成型钢管（冷成型矩形钢管不宜用于动荷载或低温环境）。
• 抗震要求：屈服强度实测值与抗拉强度实测值比值≤0.85，伸长率≥20%，具有良好可焊性和冲击韧性（强制性条文）。
• 强度参数：强度设计值、弹性模量等按《钢结构设计规范》执行。

2. 混凝土

• 强度等级：钢管内混凝土强度等级不低于 C30，C80 以上高强混凝土需有可靠依据。
• 特殊混凝土：可采用海砂混凝土（符合 JGJ 206）、再生骨料混凝土（符合 JGJ/T 240）、自密实混凝土（符合 JGJ/T 283）。
• 性能要求：抗压强度、弹性模量按《混凝土结构设计规范》GB 50010 执行。

3. 连接材料

• 焊接材料：焊条、焊丝与被焊钢材匹配，符合 GB/T 5117、GB/T 5118 等标准。
• 螺栓：普通螺栓采用 4.6 级或 4.8 级 C 级，高强度螺栓符合 GB/T 1228 等标准，严禁使用承压型高强螺栓用于抗震连接。

三、基本设计规定

1. 结构体系与布置

• 适用体系：框架结构、框架 – 剪力墙结构、框架 – 核心筒结构、筒中筒结构、杆塔结构等。
• 布置要求：平面和竖向布置需符合《建筑抗震设计规范》GB 50011 等标准，框架梁宜采用钢梁或钢 – 混凝土组合梁。

2. 构件参数限制

• 径厚比：受压为主的圆形钢管 D/t≤135√(235/fy)，矩形钢管 B/t≤60√(235/fy)；受弯为主的圆形钢管 D/t≤177√(235/fy)，矩形钢管 B/t≤135√(235/fy)。
• 长细比：框架柱≤80，支撑≤120，受拉构件≤200。
• 套箍系数：实心和空心构件宜为 0.5~2.0，空心率（空心构件）宜为 0.25~0.75（抗震设计时圆形截面≤0.65，方形≤0.45）。

3. 设计原则

• 极限状态设计：按承载能力极限状态（强度、稳定）和正常使用极限状态（变形、裂缝）设计。
• 抗震设计：抗震调整系数按表 4.2.4 取值（柱 0.80，支撑 0.80，节点 0.85 等），最大适用高度和高宽比按表 4.3.3、4.3.4 控制。

四、构件承载力设计

1. 单肢构件（圆形及多边形）

• 轴心受压：短柱强度按套箍系数计算（N₀=Aₛc・fₛc），长柱稳定系数 φ 按正则长细比确定。
• 轴心受拉：承载力由钢管承担（Nᵤₜ=C₁・Aₛ・f，实心 C₁=1.1，空心 C₁=1.0）。
• 受剪：实心截面 Vᵤ=0.71fₛᵥ・Aₛc，空心截面按空心率折减。
• 受弯：塑性发展系数 γₘ结合截面形式和套箍系数计算，Mᵤ=γₘ・Wₛc・fₛc。
• 压弯剪扭组合：按相关公式验算，考虑轴力、弯矩、剪力、扭矩的相互影响。

2. 格构式构件

• 轴心受压：整体稳定承载力按换算长细比计算（双肢缀板 λₒᵧ=√(λᵧ²+17λ₁²)，缀条 λₒᵧ=√(λᵧ²+67.5Aₛcᵢ/Aᵥ)）。
• 单肢验算：按桁架弦杆或压弯构件验算，缀材剪力取实际剪力与计算值（V=N₀/85）的较大值。
