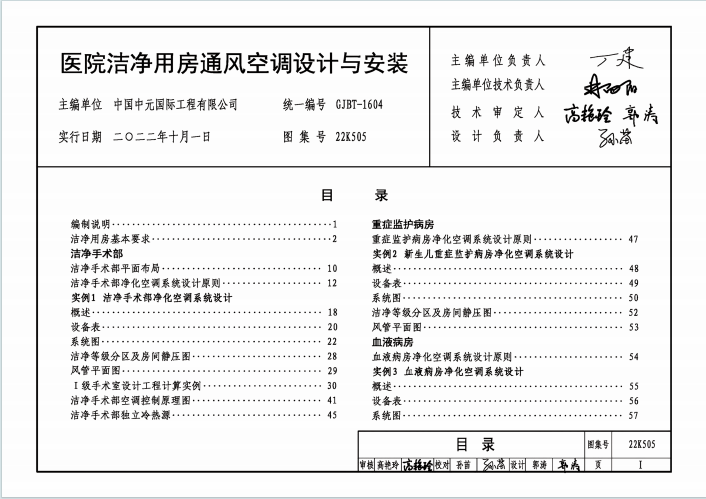

22K505《医院洁净用房通风空调设计与安装》百度网盘PDF电子版下载

一、编制说明

1. 编制依据：根据《医院洁净手术部建筑技术规范》GB 51333-2013、《综合医院建筑设计规范》GB 51039-2014 等多项国家标准编制，与现行标准冲突内容视为无效。
2. 适用范围：适用于新建、改建、扩建医院中洁净手术部、重症监护病房、血液病房、烧伤病房、消毒供应中心、生殖中心、静脉用药调配中心、临床基因扩增检验实验室等洁净用房的通风空调设计与施工。
3. 核心内容：涵盖洁净用房基本要求、各类型用房系统设计原则、工程实例、施工安装及验收、设备及部件选用等，新增重症监护病房、生殖中心等 7 类用房设计内容，删除原医用气体部分（详见 18K303）。

二、洁净用房基本要求

1. 分级标准
   • 按空气洁净度、微生物浓度等分为不同等级（如洁净手术部分为 Ⅰ-Ⅳ 级，静脉用药调配中心分 A-D 级），不同用房分级对应不同的最大粒子浓度和菌落数限制。
   • 示例：Ⅰ 级手术室手术区浮游菌浓度≤0.2 个 / 皿，Ⅳ 级洁净辅助用房≤10 个 / 皿。
2. 核心技术指标
   • 温度：手术区 21~25℃，重症监护病房 24~26℃，生殖中心 24~26℃。
   • 湿度：手术区 40%~60%，静脉用药调配中心 45%~65%。
   • 压力梯度：高洁净区对低洁净区保持正压（≥5Pa），污染区保持负压（≥5Pa），洁净区对非洁净区正压（≥10Pa）。
   • 换气次数：Ⅰ 级手术室≥30 次 /h，重症监护病房≥12 次 /h，血液病房≥15 次 /h。

三、各类型洁净用房设计原则

1. 洁净手术部
   • 系统形式：Ⅰ-Ⅱ 级手术室采用独立全空气系统，Ⅲ-Ⅳ 级可 2 间共用一套系统，负压手术室需独立排风（排风口设高效过滤器）。
   • 气流组织：Ⅰ 级手术室采用顶部集中送风（送风面积≥手术区面积的 1.8 倍），双侧下部回风；Ⅱ-Ⅳ 级可采用局部集中送风。
   • 冷热源：优先独立冷热源，可采用四管制空气源热泵，需满足快速启停需求。
2. 重症监护病房（ICU）
   • 系统形式：洁净区采用全空气定风量系统或风机盘管加新风系统，非洁净区采用常规空调。
   • 气流组织：上送下回，新生儿监护室送风避免直吹婴儿，排风口设于污染物集中区域（如床头下方）。
3. 血液病房
   • 系统形式：每间病房设独立系统，洁净走廊可合用系统，采用全空气系统确保单向流。
   • 防交叉感染：患者活动区位于气流上游，床头靠送风侧，设置高效过滤器，排风经处理后排放。
4. 静脉用药调配中心
   • 分区控制：普通输液区与抗生素 / 危害药品区分设系统，前者可采用一次回风，后者需全新风直流系统。
   • 压力梯度：二次更衣室→调配间保持正压（≥10Pa），抗生素调配间相对负压（≥5Pa）。
5. 临床基因扩增检验实验室（PCR）
   • 气流方向：按试剂准备区→样本制备区→扩增区→产物分析区依次保持负压梯度（每级差≥5Pa）。
   • 排风要求：扩增区设生物安全柜，排风经高效过滤，系统与安全柜联锁控制（排风先于送风开启）。

四、系统设计关键要点

1. 空气处理
   • 新风需经粗效 + 中效 + 亚高效 / 高效过滤，手术部、PCR 实验室等关键区域需三级过滤。
   • 加湿优先采用干蒸汽或电极式加湿器，避免微生物滋生，水质需满足医用标准。
