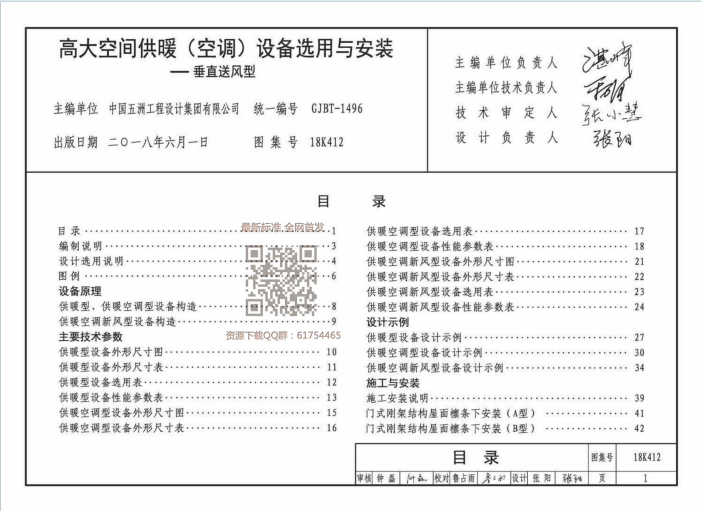

18K412《高大空间供暖（空调）设备选用与安装—垂直送风型》百度网盘PDF电子版下载

一、编制说明

1. 编制依据：根据住房和城乡建设部相关文件及多项国家标准（如《工业建筑供暖通风与空气调节设计规范》GB50019-2015、《建筑设计防火规范》GB50016-2014 等）编制。
2. 适用范围：适用于建筑高度 6~20m 的工业建筑（如厂房、物流仓储等），采用垂直送风型设备进行供暖和空调，民用建筑类似空间可参考。设备以水为冷热媒，不包含蒸汽、电加热或直接膨胀制冷方式。
3. 核心内容：涵盖设备分类、选型原则、系统设计、性能参数、安装方式、控制原理及工程示例，聚焦垂直送风型设备的应用场景。

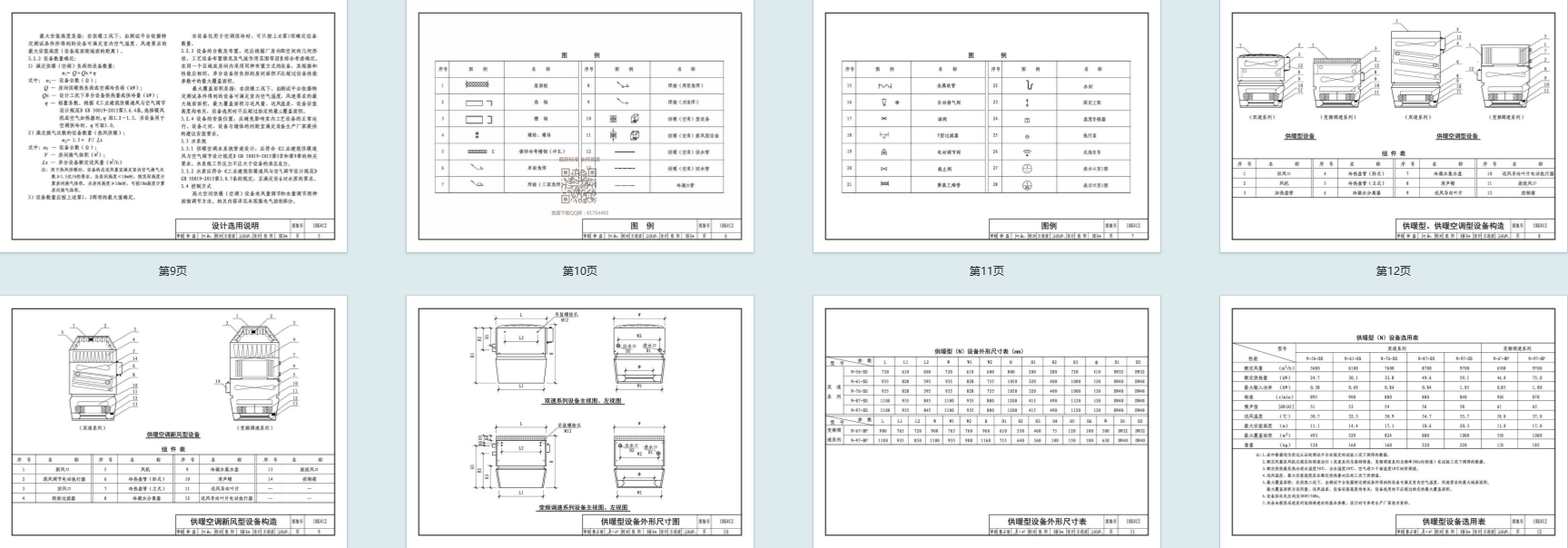

二、设备分类与核心参数

1. 分类
   • 按功能分为三类：
     • 供暖型（N）：仅用于冬季供暖，通过热水加热空气，垂直下送热风。
     • 供暖空调型（NK）：兼顾冬季供暖与夏季供冷，冷热媒为热水 / 冷水。
     • 供暖空调新风型（NKX）：在 NK 基础上增加新风引入功能，可过渡季节全新风运行节能。
   • 按风机调速分为双速系列（SS）和变频调速系列（BP）。
2. 关键参数

   类型	额定风量范围（m³/h）	供热量范围（kW）	供冷量范围（kW）	最大安装高度（m）	最大覆盖面积（m²）
   供暖型	5600~9700	24.7~75.0	–	11.0~20.3	493~1000
   供暖空调型	4900~10100	44.3~111.0	29.6~74.0	9.3~21.0	400~1100
   供暖空调新风型	4100~10000	41.1~103.0	32.2~70.0	7.9~21.0	324~1100

三、设计与选型要点

1. 负荷计算
   • 供暖热负荷需考虑高度附加率（2×(H-4)%，总附加率≤15%），间歇供暖需附加 20%~30%。
   • 设备台数需同时满足负荷需求和换气次数（供暖时≥1.5 次 /h），按两者最大值确定。
2. 选型公式
   • 负荷需求台数：n1​=Q÷Qs​×η（$\eta$为裕量系数，供暖取 1.2~1.3，供冷取 1.0）。
   • 换气次数台数：n2​=1.5×V÷Ls​（V 为房间体积，高度＞10m 时按 10m 计算）。
3. 布置要求
   • 单台设备覆盖面积不超过其最大限值，避免与工艺设备冲突。
   • 新风型设备需满足夏季最小新风量，过渡季节可全开新风节能。

四、安装方式

1. 安装形式：根据建筑结构选择，包括门式刚架屋面檩条下安装（A~D 型）、钢梁 / 钢柱抱箍安装、网架结构吊装、格构柱安装等，需配套减振措施（如弹簧减振器）。
2. 通用要求：
   • 设备保持水平，与管道连接采用金属软管，避免承重。
   • 风管风速≤3m/s，冷凝水管坡度≥0.005，水封高度＞50mm。
   • 支吊架材质为 Q235B 钢，焊接防腐处理，重量＞400kg 时需结构专业核算。

五、控制系统

1. 控制方式
   • 风量调节：双速风机高低档切换或变频调速，配合送风角度电动调节。
   • 水量调节：通过电动调节阀控制冷热媒流量，精准控温。
2. 控制类型：
   • 就地控制（无线 / 有线）：适用于小范围，支持单机或区域调控。
   • 远程控制（无线 / 有线）：接入建筑设备监控系统，支持 1024 台设备集中管理，记录运行数据。
