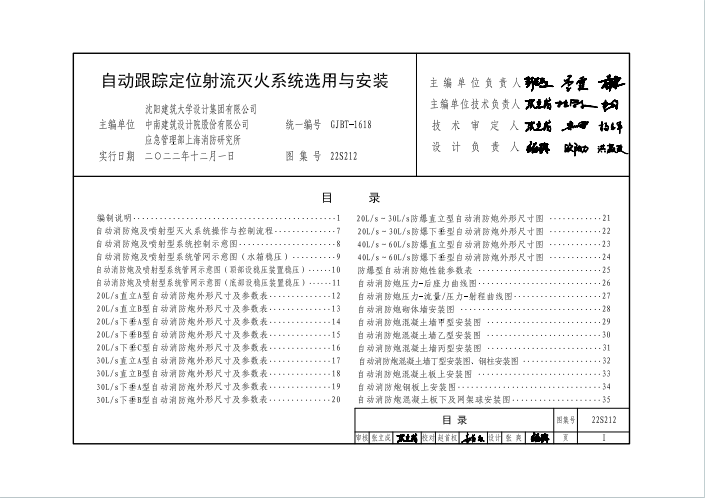

一、编制说明

1. 编制依据：根据《建筑设计防火规范》GB 50016-2014、《自动跟踪定位射流灭火系统技术标准》GB 51427-2021 等国家标准编制，与现行标准冲突时以最新标准为准。
2. 适用范围：适用于新建、改建、扩建的民用与工业建筑中以水为介质的自动跟踪定位射流灭火系统，不适用于火药仓库、核电站等特殊场所。
3. 系统组成：由灭火装置、探测装置、控制装置、水流指示器、管道阀门及供水设施等组成，具备自动控制、消防控制室手动控制和现场手动控制三种方式。

二、系统分类与核心参数

1. 分类及适用场景
   • 自动消防炮灭火系统：流量＞16L/s，适用于中危险级场所、丙类库房，民用建筑单台流量≥20L/s，工业建筑≥30L/s。
   • 喷射型自动射流灭火系统：流量 5~16L/s，适用于轻、中危险级场所，轻危险级单台流量≥5L/s，中危险级≥10L/s。
   • 喷洒型自动射流灭火系统：流量 5~16L/s，通过喷洒覆盖灭火，轻危险级喷水强度 4L/(min・m²)，中危险级 6~8L/(min・m²)。
2. 关键参数
   • 保护半径：自动消防炮最大 50~70m，喷射型 20~35m，喷洒型 6~7m（与安装高度相关）。
   • 定位时间：均≤60s，水平回转角 0~360°，俯仰角 – 90°~+30°（仅向下喷射）。
   • 工作压力：自动消防炮 0.8~1.0MPa，喷射型 0.4~0.6MPa，喷洒型 0.25MPa。

三、设计与选型要点

1. 选型原则
   • 轻危险级优先选用喷射型或喷洒型，中危险级可选用任意类型，丙类库房宜用自动消防炮。
   • 净空高度＞12m 或 8~12m 且难设自动喷水系统的高大空间需采用本系统。
2. 水力计算
   • 设计流量：多台同时开启时总和（自动消防炮≤2 台，喷洒型≤12 台）。
   • 管道水头损失：沿程损失 + 局部损失，计算公式参考海澄 – 威廉系数法。
   • 消防水泵压力：需满足最不利点水头、高程差及管道损失总和。
3. 布置要求
   • 灭火装置与端墙距离≤同向间距的 1/2，自动消防炮和喷射型需保证 2 台射流覆盖同一火源。
   • 喷洒型需完全覆盖保护区域，每组装置前管网宜成环状。

四、安装与控制

1. 安装要求
   • 灭火装置需在管道试压、冲洗合格后安装，固定牢固，回转范围无遮挡。
   • 管道穿防火墙、楼板需设套管，间隙用防火材料封堵，支架间距≤3m。
   • 防爆型设备需满足 ⅡB 级防爆要求，防护等级≥IP66。
2. 控制流程
   • 自动控制：探测装置发现火源后，≥2 台灭火装置扫描定位，1~2 台开启射流灭火，联动启动消防泵。
   • 手动控制：消防控制室或现场可强制操作，优先级高于自动控制。
   • 联动功能：与火灾报警系统联动，记录视频、启动警报，火源熄灭后延时关闭阀门。

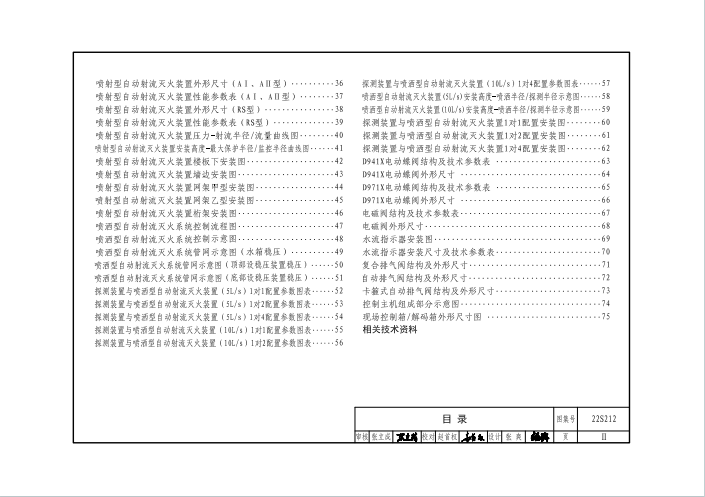

五、设备与组件

1. 灭火装置：包括直立型、下垂型、防爆型，详细尺寸及参数（如 20L/s 直立 A 型消防炮保护半径 50m，接口 DN80）。
2. 辅助组件：
   • 电动蝶阀、电磁阀（公称直径 DN50~250，工作压力 0.6~4.0MPa）。
