一、编制说明

1. 编制依据：根据《工业循环冷却水处理设计规范》GB 50050-2017、《民用建筑供暖通风与空气调节设计规范》GB 50736-2012 等多项国家标准编制，与现行标准冲突时以最新标准为准。
2. 适用范围：适用于各类供暖空调机组及管道中循环水的腐蚀控制、结垢控制及微生物控制，涵盖物理类和物理 – 化学类水处理设备的选用与安装。

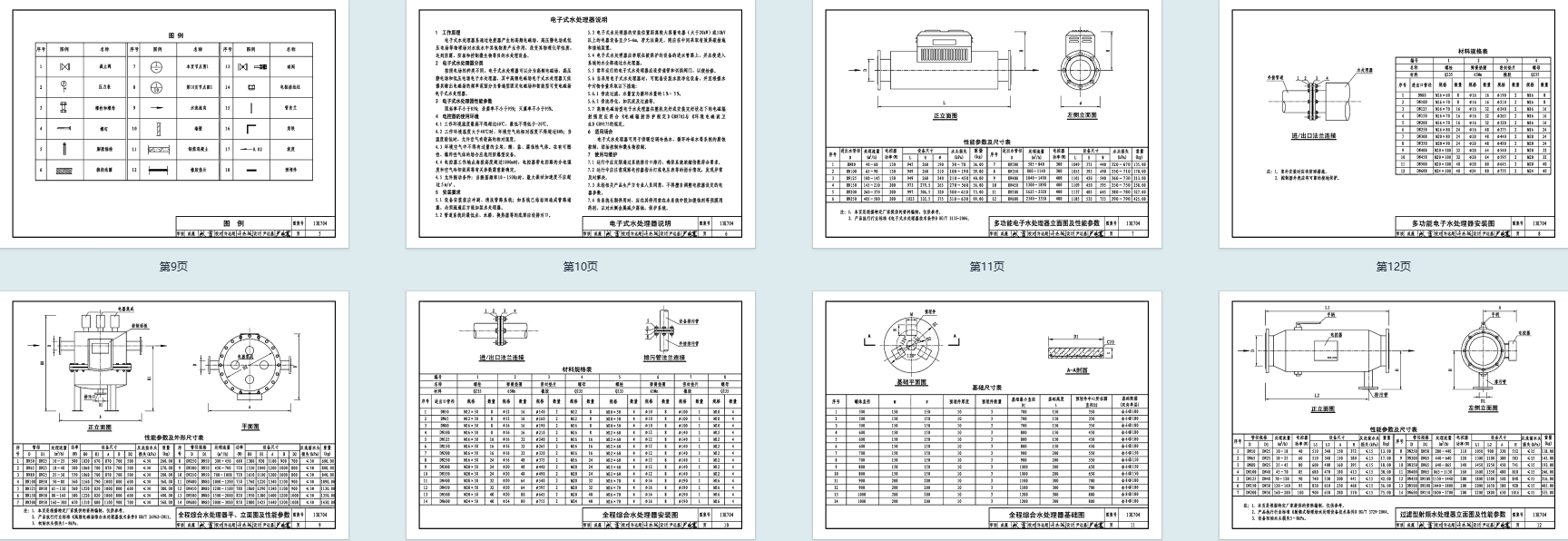

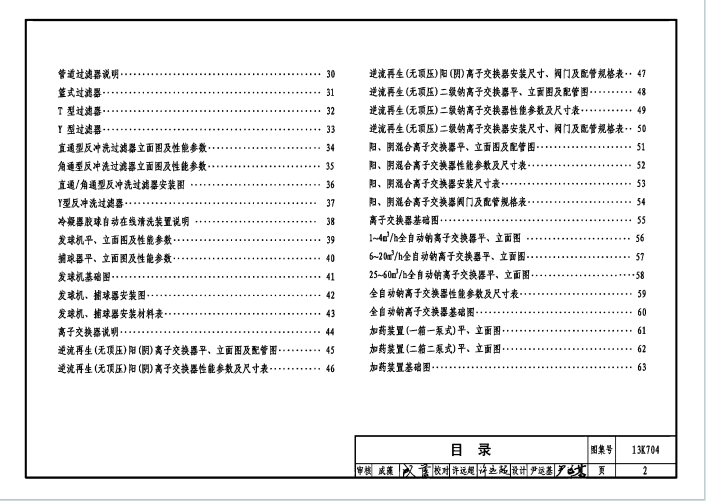

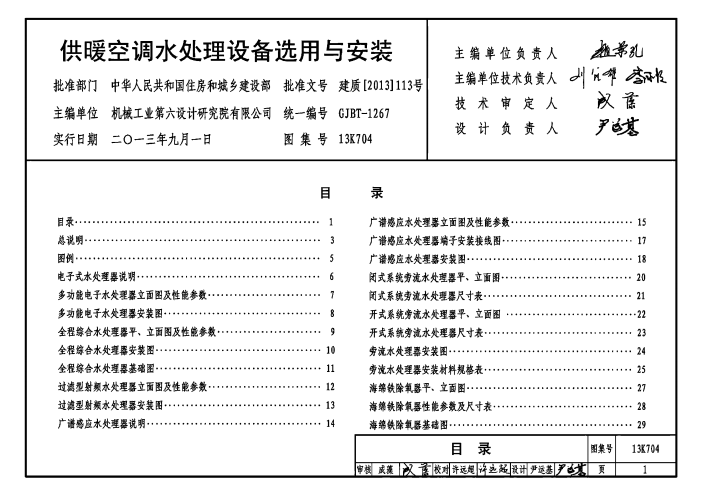

3. 核心内容：包含 14 类水处理设备的分类、工作原理、性能参数、安装示意图及基础设计，涉及电子水处理、过滤、离子交换、加药装置等多个类别。

二、主要设备分类与技术参数

1. 物理类水处理设备
   • 电子式水处理器：通过高频电磁场、高压静电场等物理场改变水分子结构，实现防垢、防腐。包括多功能电子水处理仪（处理流量 4~504m³/h，工作压力≤1.0MPa）、全程综合水处理器（集成过滤与电子处理，阻力损失≤0.05MPa）等。
   • 过滤型设备：
     • 旁流水处理器（闭式系统处理量为循环水量的 1%~5%，开式系统为 5%~10%）；
     • 反冲洗过滤器（直通型、角通型，过滤精度 100~3000μm，水头损失≤0.15MPa）；
     • T 型、Y 型过滤器（公称直径 DN15~DN600，滤网孔径 1~10mm）。
2. 物理 – 化学类水处理设备
   • 离子交换器：
     • 钠离子交换器（软化水用，再生盐液浓度 5%~8%，出水硬度≤0.03mmol/L）；
     • 阴阳混合离子交换器（除盐用，出水电阻率≥0.5MΩ・cm）；
     • 全自动钠离子交换器（处理量 1~60m³/h，再生方式自动控制）。
   • 除氧设备：海绵铁除氧器（出水溶解氧≤0.05mg/L，工作温度 5~50℃）。
   • 加药装置：包括一箱一泵式（加药量 0.5~50L/h）和二箱二泵式（双泵交替运行，适用连续加药场景），用于投加缓蚀剂、阻垢剂等。
3. 在线清洗设备
   • 冷凝器胶球自动清洗装置：由发球机、捕球器等组成，胶球直径比冷凝管内径大 1~2mm，清洗效率≥95%，适用于空调冷凝器管道除垢。

三、设计与选用要点

1. 选型原则
   • 依据循环水水质（硬度、电导率、悬浮物等）、系统压力（≤1.6MPa）、水温（≤95℃）及处理目标（防垢、防腐、除盐等）选择设备。
   • 闭式系统优先选用电子水处理或旁流过滤设备，开式系统需强化过滤与杀菌；高硬度水质推荐离子交换软化。
2. 安装要求
   • 设备应安装在管道平缓段，前后设阀门和压力表，便于检修；电子类设备需远离强电磁场（距离≥5m），并可靠接地。
   • 过滤器安装需考虑排污口位置，反冲洗设备应预留足够空间（≥1.5 倍设备直径）；离子交换器基础需做防腐处理，再生管道避免与饮用水管混接。

四、施工与验收

1. 施工程序：设备安装前需清理管道系统，去除焊渣、铁锈等杂物；承压设备安装后需进行水压试验（试验压力为公称压力的 1.5 倍，保压 30 分钟无泄漏）。
2. 验收标准：符合《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002，设备运行参数（如处理流量、压力损失、出水水质）需达到设计要求。

五、其他要点

• 水质标准：循环水水质需符合规范要求，如空调闭式系统电导率≤2000μS/cm。
