BIM 模型与 BIM 素材在天水商会大厦项目中的创新应用,模型可下载
在数字化建筑浪潮下,BIM 技术已成为提升工程管理效率的核心工具。天水商会大厦暨创业创新服务中心项目总建筑面积 4.17 万平方米,建筑高度 99.8 米,是集商业、办公、商务功能于一体的高层建筑。项目通过 BIM 模型的深度应用与 BIM 素材的高效管理,破解了深基坑施工、复杂管线排布、闹市区施工协调等难题,为同类项目提供了可复制的数字化解决方案。

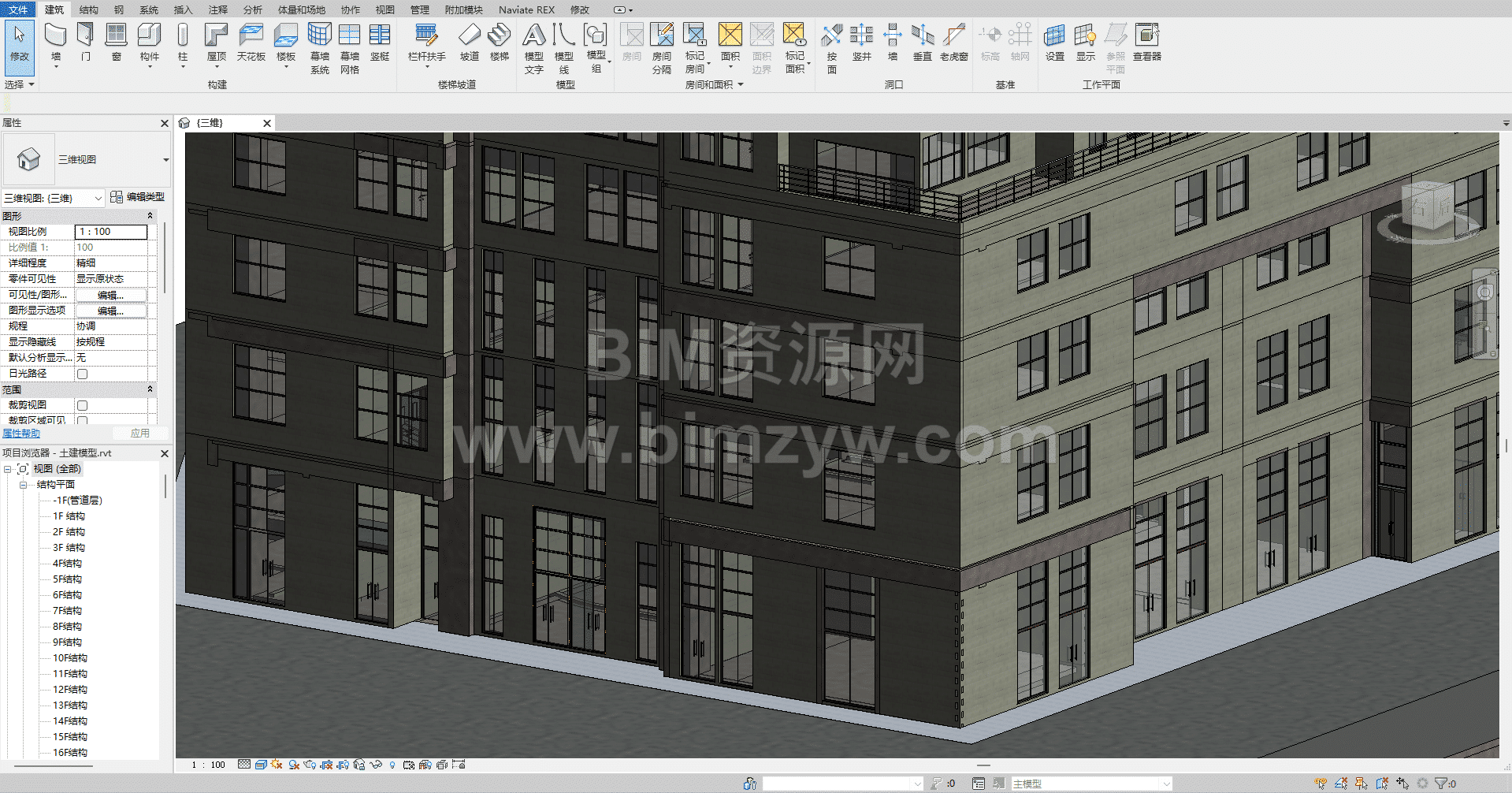

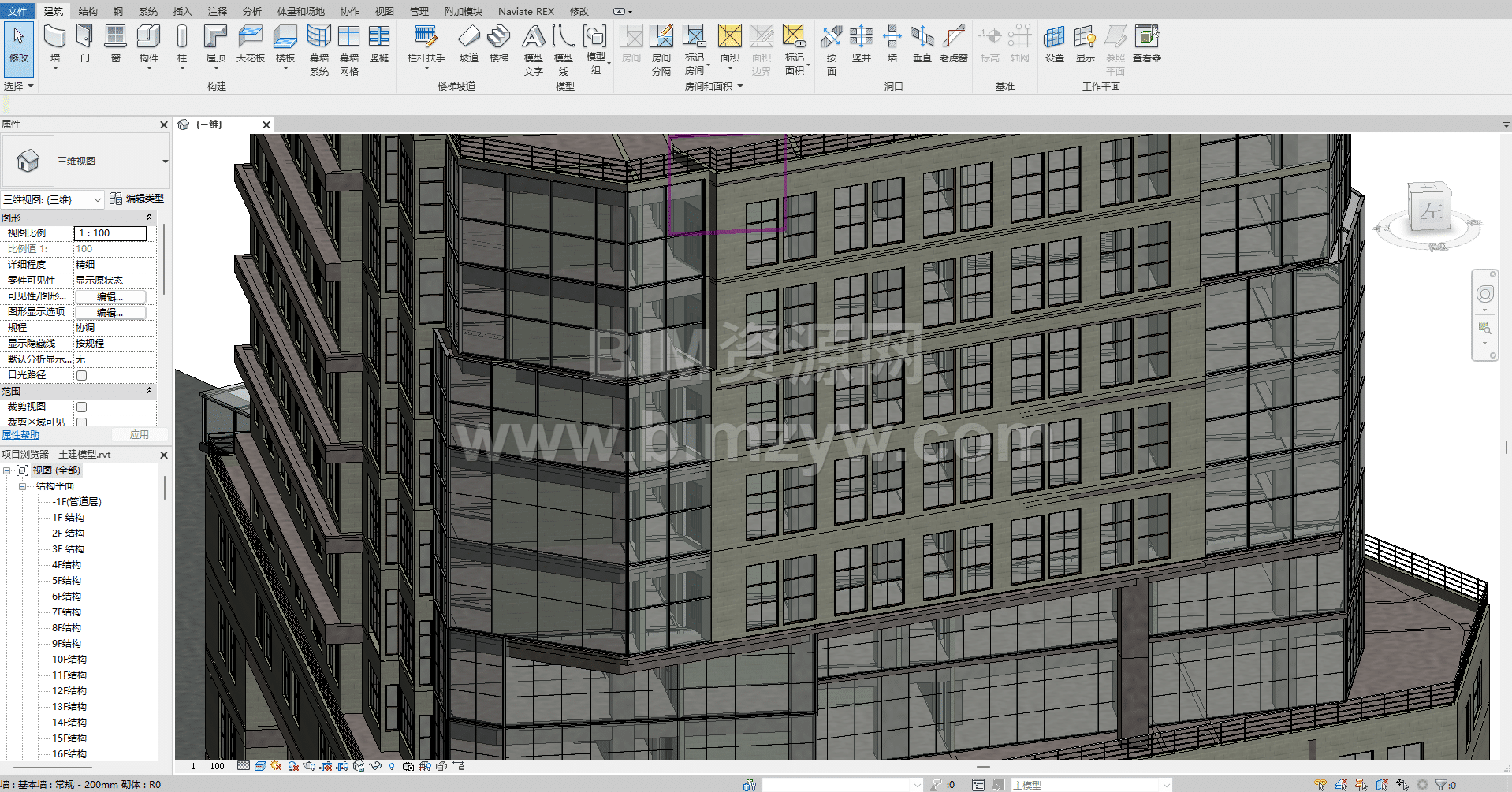

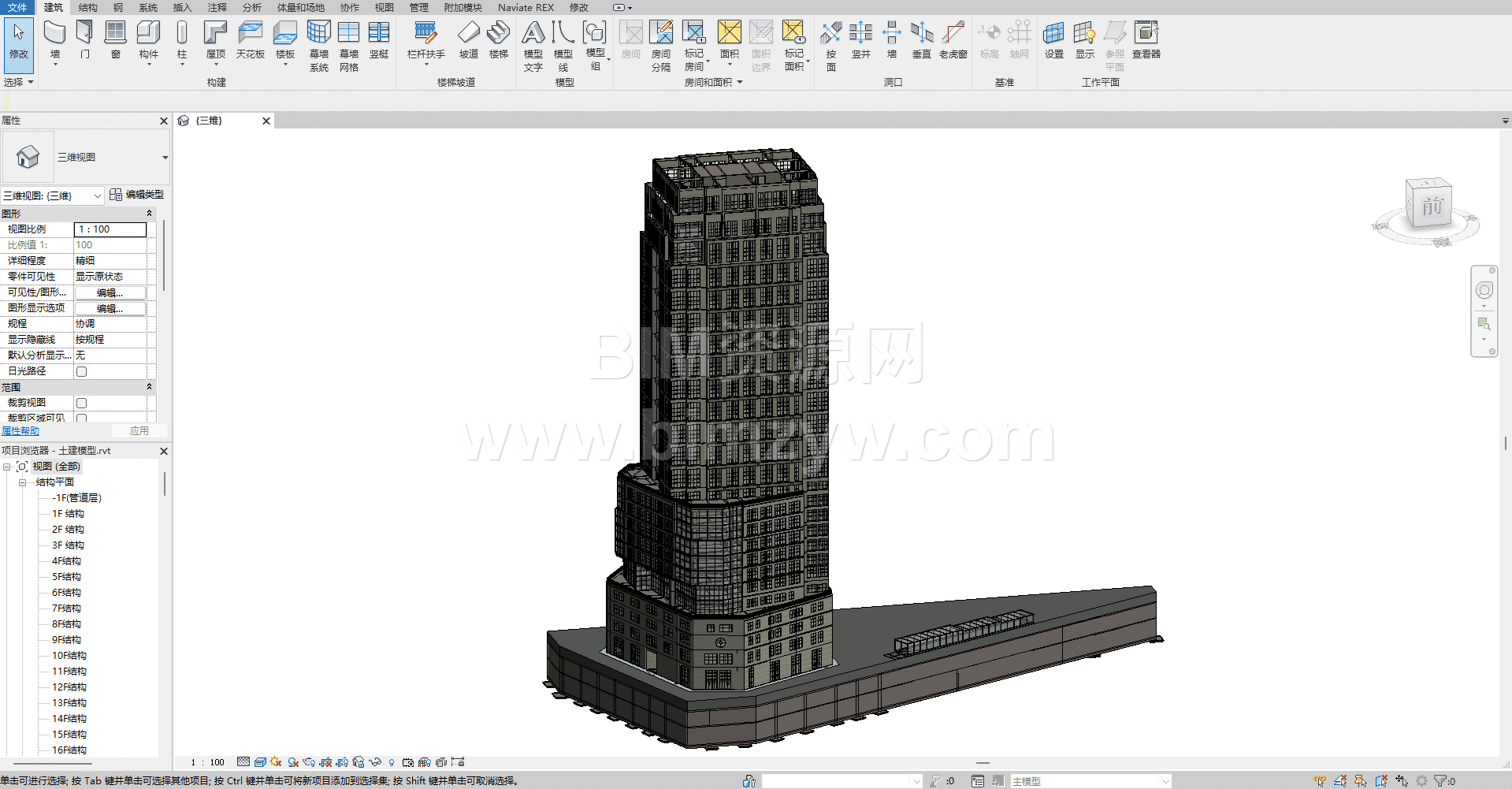

天水商会大厦项目采用 Revit 搭建建筑、结构、机电全专业 BIM 模型,严格遵循《建筑信息模型施工应用标准》(GB/T 51235-2017)和甘肃省地方标准(DB62/T 3150-2018),确保模型精度达 LOD400。结构模型重点细化深基坑支护桩与预应力锚杆节点,通过三维可视化提前发现型钢混凝土柱与梁钢筋碰撞问题 12 处,优化后减少现场返工成本 8 万元;建筑模型则结合藏族文化元素,在幕墙深化中融入传统纹样参数化设计,通过 Lumion 渲染验证视觉效果,实现建筑美学与功能的统一。
机电模型整合暖通、给排水、电气专业,建立管线综合数据库,通过 Navisworks 碰撞检测发现管线冲突 47 处。例如,地下二层车库风管与消防管道交叉问题,依据 “有压管让无压管” 原则优化后,净空提升至 2.8 米,满足规范要求的同时避免了后期拆改。

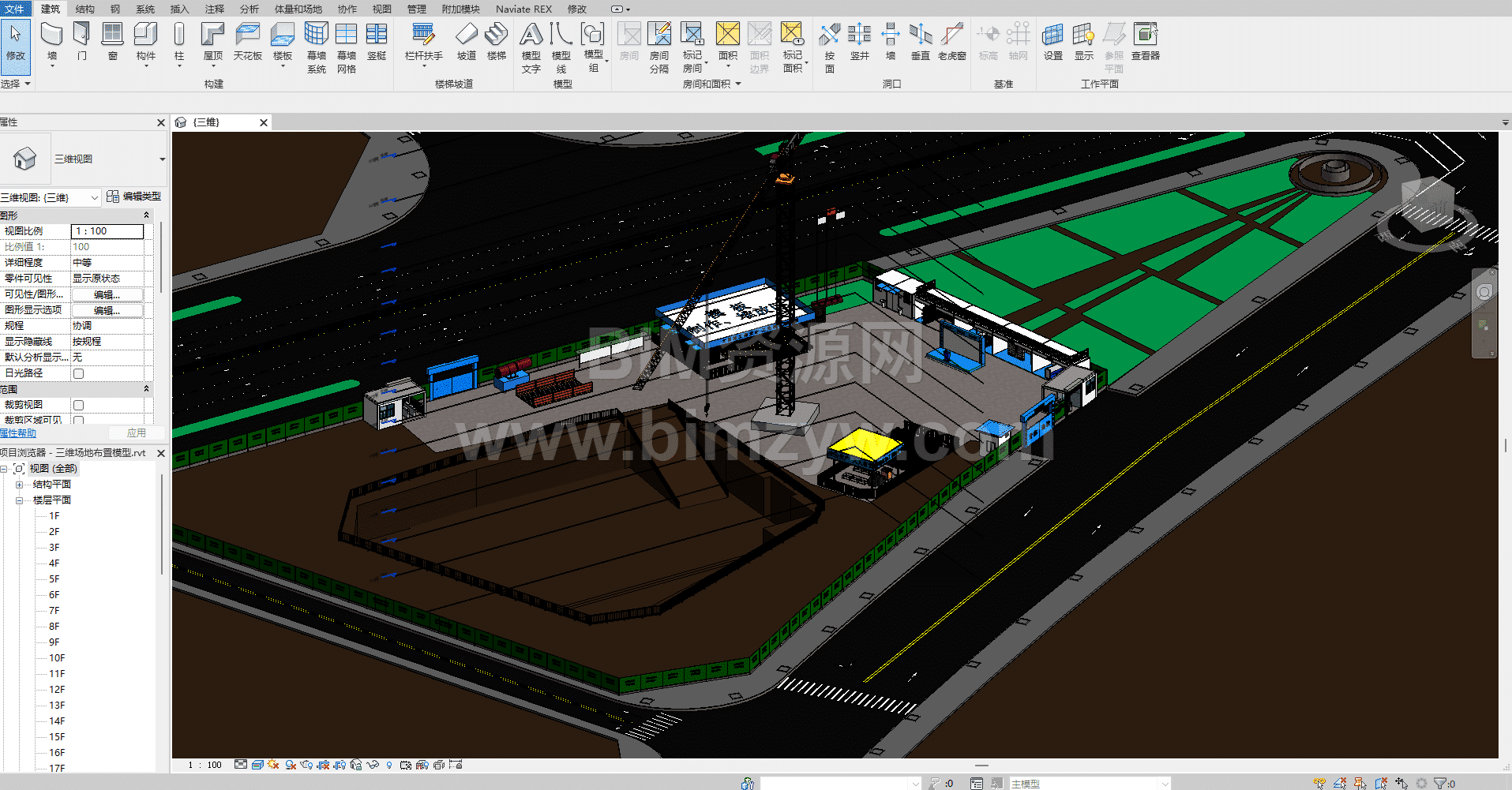

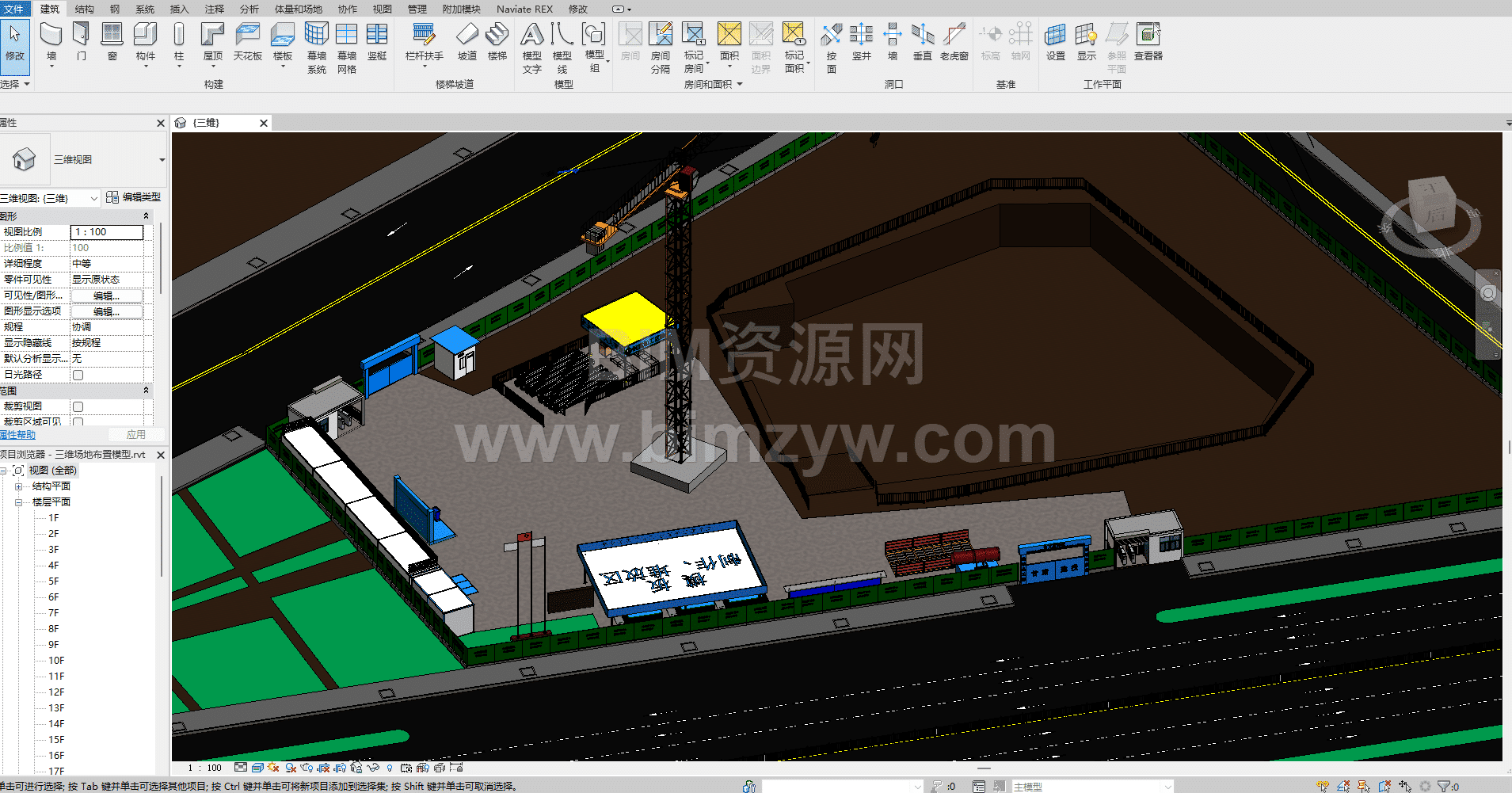

项目将 BIM 模型与施工进度计划关联,利用 Fuzor 进行 4D 模拟,动态展示各阶段资源配置与场地布置。基础施工阶段,通过模型模拟基坑降水与支护同步作业流程,优化塔吊站位,使土方开挖效率提升 30%;主体施工时,针对 LOFT 公寓 5.4 米高支模区域,用模型生成专项方案并进行受力模拟,确保支架搭设安全系数达标。
此外,项目创新采用 iPad 轻量化模型进行现场交底,施工人员通过移动端查看构件信息与安装节点,使复杂工序一次验收合格率从 85% 提升至 98%。
基于项目需求,建立包含 200 余个构件的标准化

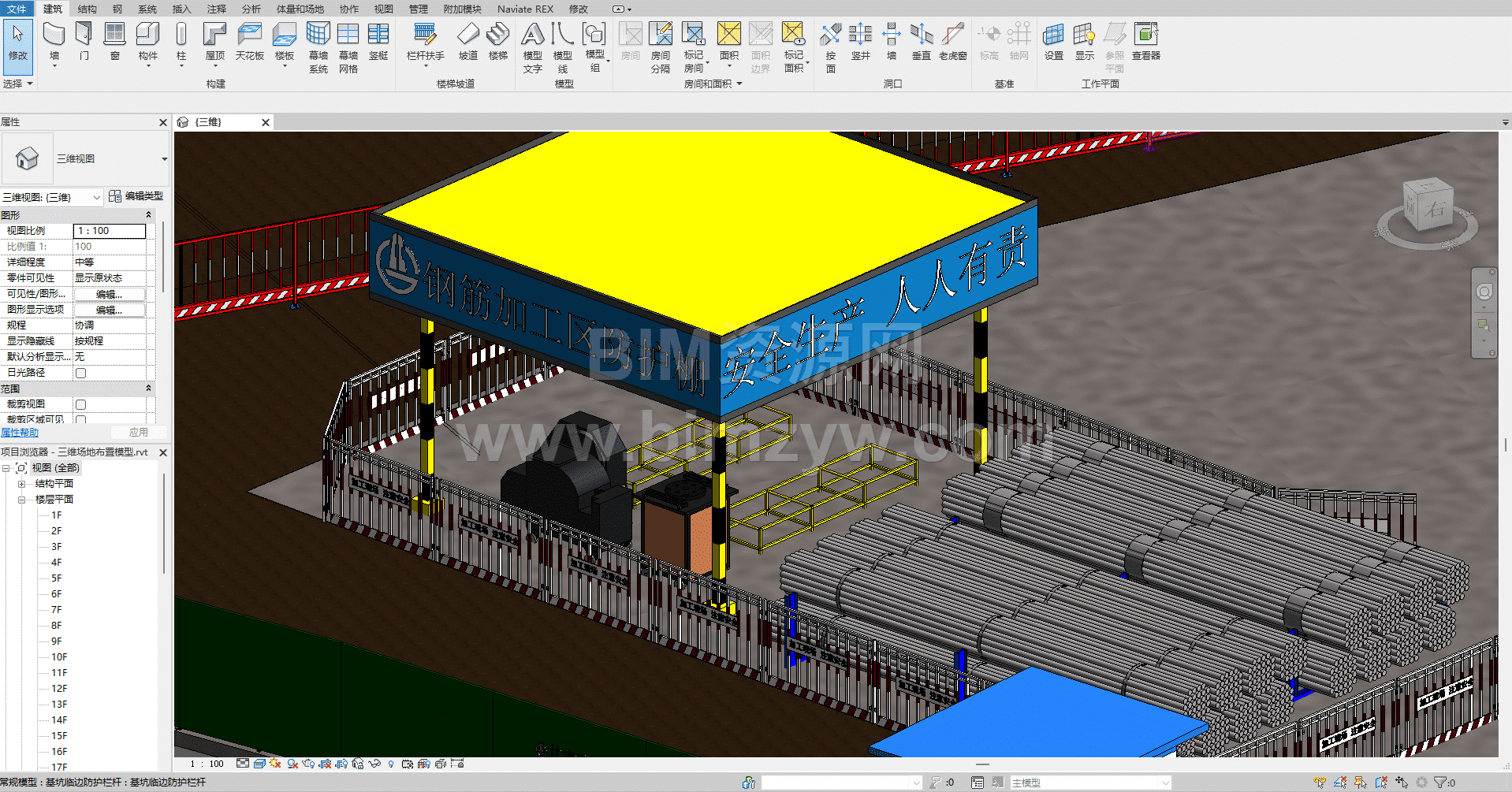

族库,涵盖安全防护设施、机电设备、装饰构件等 BIM 素材。其中,深基坑支护桩族、LOFT 公寓高支模族、幕墙参数化族等专用素材,使建模效率提升 40%。例如,利用族库中 “定型化防护栏杆” 素材,快速完成施工现场临边防护布置,确保安全设施标准化率 100%。
素材库采用分类编码管理,遵循《建筑信息模型分类和编码标准》(GB/T 51269-2017),支持各专业快速调用与修改。如机电专业通过 “风管管件族” 素材,一键生成符合规范的三通、弯头构件,减少重复建模工作。
项目借助 BIM 协同平台,实现 BIM 素材的实时共享与更新。土建与机电团队通过共享 “预留洞口族” 素材,精准定位管线穿楼板位置,避免后期开洞对结构的破坏;精装修阶段,利用 “吊顶龙骨族”“石材墙面族” 等素材进行方案比选,最终确定的大堂装修方案比传统设计节约材料 15%。
- 工期与成本:通过 BIM 模型碰撞检测与优化,减少返工 30 余次,节约成本约 56 万元;4D 进度模拟使总工期缩短 22 天。
- 质量与安全:高支模、深基坑等危大工程通过 BIM 模拟验证,安全隐患排查率 100%;管线安装一次合格率提升至 96%。
- 管理效率:BIM 素材库与协同平台的应用,使各专业沟通效率提升 50%,图纸会审时间从 7 天压缩至 3 天。

天水商会大厦项目证明,BIM 模型是数字化施工的 “核心载体”,而 BIM 素材则是提升建模效率的 “关键支撑”。两者的深度融合不仅解决了复杂工程中的技术难题,更推动了施工管理模式的升级。
