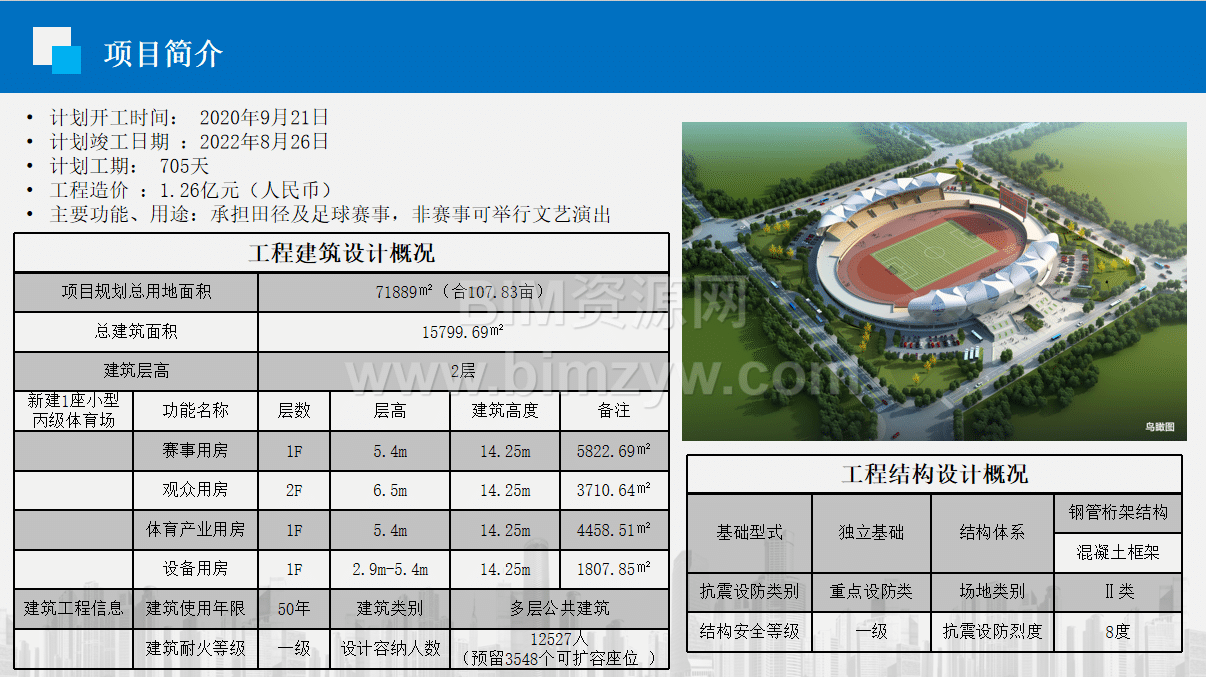

该体育场项目总建筑面积 1.58 万平方米，总造价 1.26 亿元。项目地处青藏高原东麓，海拔 2400 余米，是集体育赛事、文艺演出于一体的综合性场馆，设计容纳观众 1.25 万人。面对异形结构复杂、钢结构屋盖施工难度大、高原施工周期短等挑战，项目团队以 BIM 技术为核心驱动力，构建全周期数字化管理体系，打造民族地区智慧建造标杆。

一、项目概况与 BIM 实施体系构建

项目建筑主体为 2 层框架结构，屋盖采用钢管桁架体系，造型取意 “草原盛开格桑花”，融合藏族文化元素与现代建筑技术。工程地质条件复杂，场地土层以杂填土和圆砾为主，地下水位低但季节性变化显著，对基础施工提出特殊要求。工期仅 705 天，需在高原寒冷气候下完成钢结构、幕墙、机电等多专业交叉作业，质量管理目标直指甘肃省 “飞天奖”。

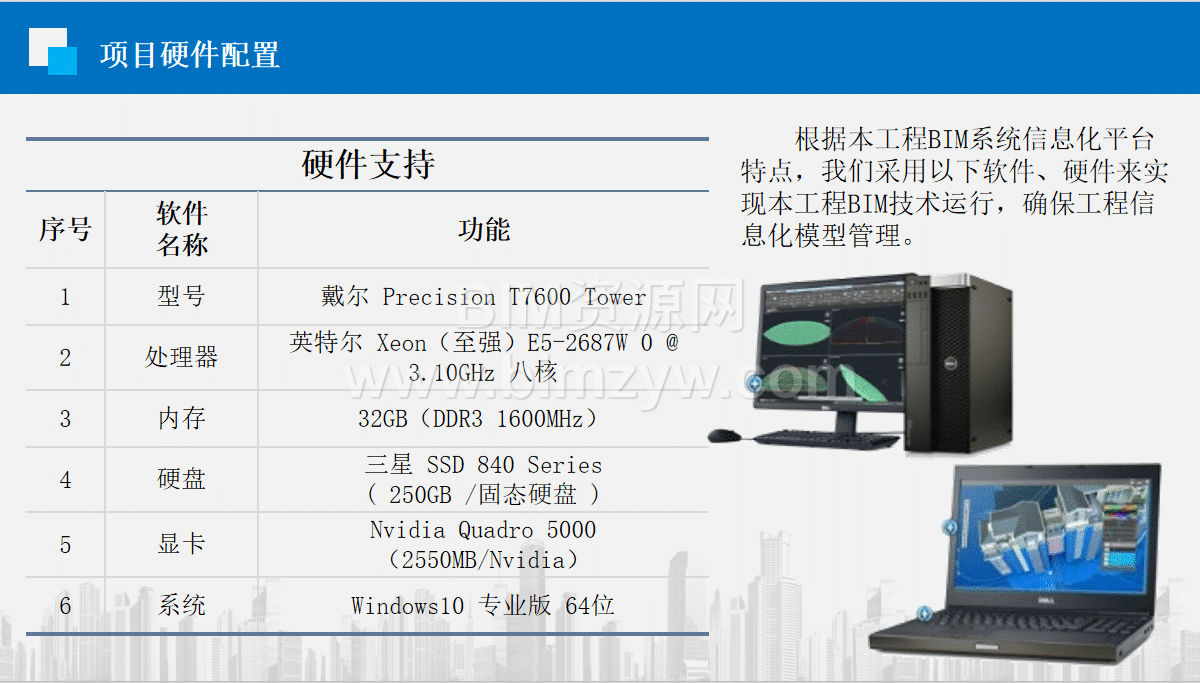

为破解技术难题，项目建立三级 BIM 管理架构：由项目经理统筹规划，总工程师牵头技术实施，各专业工程师分工建模。配备戴尔 Precision T7600 工作站、Nvidia Quadro 5000 显卡等高性能硬件，集成 Revit 2018、Fuzor 2020、Tekla 等软件，形成从设计深化到施工模拟的全流程技术链条。制定《BIM 模型标准手册》，规范构件命名、色彩编码及碰撞检测流程，如机电管线以 RGB 色标区分系统（绿色代表市政给水，红色代表消防管道），确保协同效率。

二、BIM 技术全周期应用实践

（一）数字化建模与图纸优化

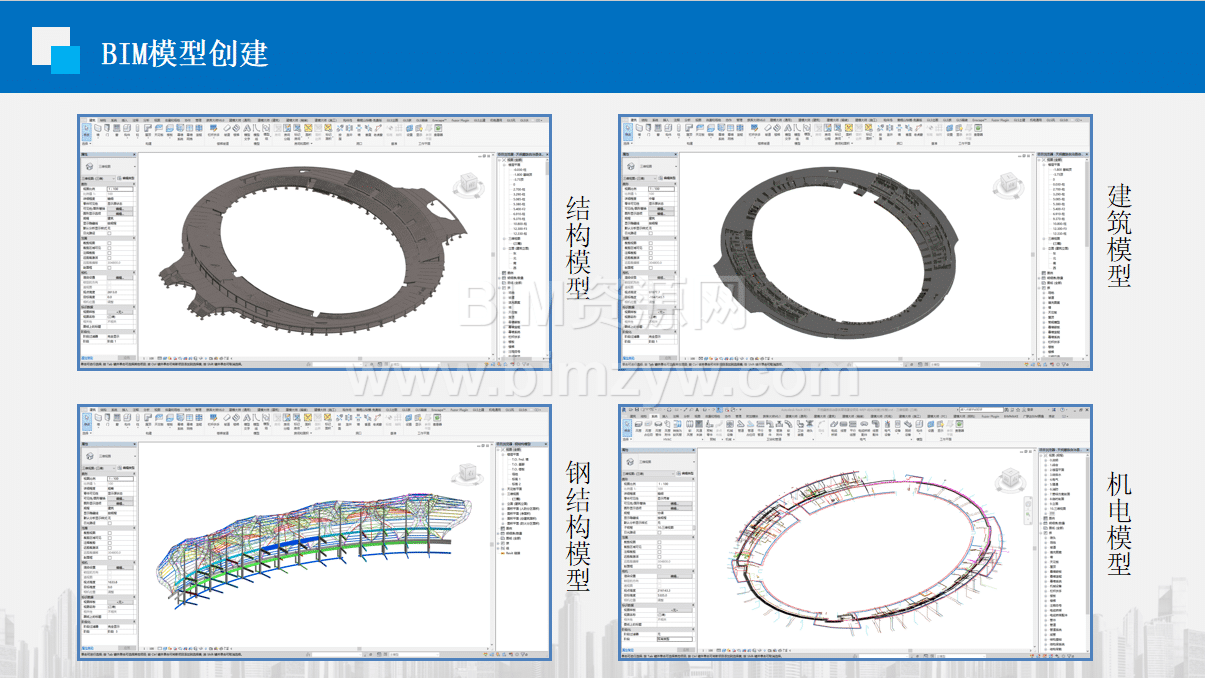

利用 Revit 搭建全专业模型，发现设计问题 60 处，涵盖结构梁配筋缺失、预留洞口位置冲突等。例如，在型钢混凝土柱节点建模中，通过三维可视化发现钢筋与钢柱碰撞 12 处，优化后减少现场拆改 80%。针对弧形梁、圆形柱等异形结构，建立参数化族库，包含安全防护栏杆、定型化模板等 200 余个构件，重复利用率达 70%，缩短建模时间 30%。

（二）施工方案模拟与优化

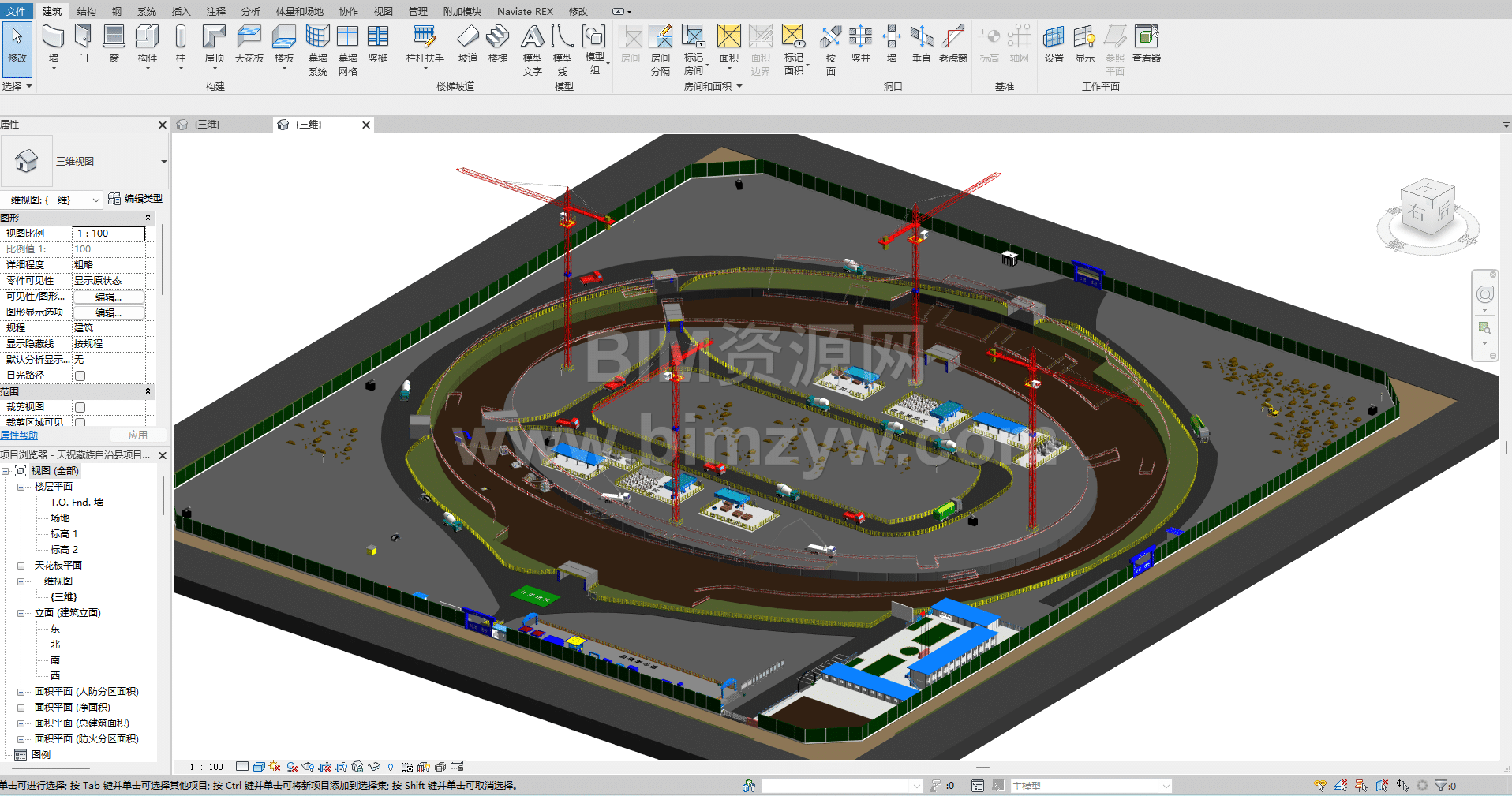

场地布置优化：初版场布模型显示东北角材料运输路线冗长，经模拟调整为环形通道，缩短运输距离 150 米，减少二次搬运成本 12 万元。塔吊定位通过 Fuzor 模拟覆盖范围，最终选定的 3 台 QTZ5013 塔吊使材料吊装效率提升 40%。
钢结构深化：运用 Tekla 建立屋盖钢管桁架模型，细化构件焊接工艺与安装顺序。通过碰撞检测优化杆件交汇节点 27 处，生成数控加工图纸，使钢结构加工精度控制在 ±3mm，安装工期缩短 25 天。

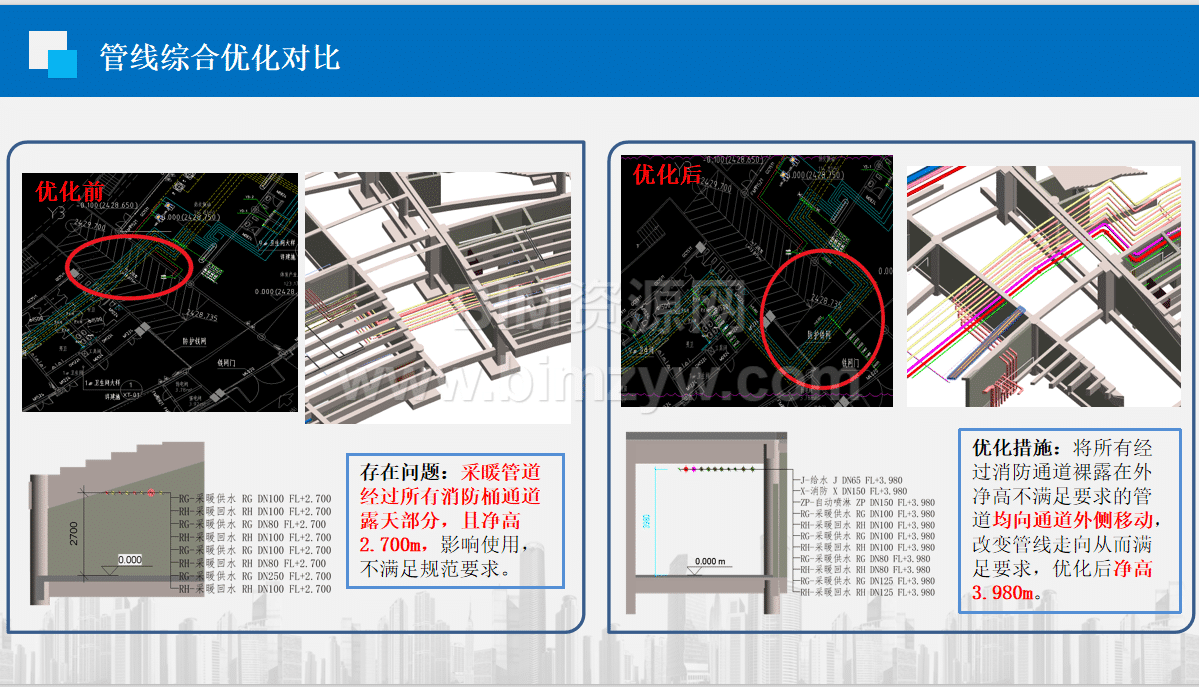

管线综合排布：Navisworks 检测发现机电碰撞 221 处，遵循 “电上、水中、风下” 原则优化后，地下室走廊净空从 2.7 米提升至 3.2 米。例如，消防通道处桥架与风管冲突问题，通过调整桥架走向至玻璃幕墙外侧，既满足净高要求，又避免拆改损失 5 万元。

（三）精细化施工管理

二次砌体施工前，利用红瓦插件生成排砖图，精确计算加气混凝土砌块用量，非标准构件集中切割后运输至现场，材料损耗率从 10% 降至 6%，节约砌体材料 120 立方米。钢筋节点建模中，针对型钢混凝土柱与梁的复杂连接，生成三维交底动画，指导工人施工，使节点钢筋安装一次合格率达 98%。

三、BIM 管理平台与智慧工地融合

项目搭载 BIM5D 施工协同管理平台，实现多端数据互通：

质量管理：现场发现的质量问题通过移动端拍照上传，自动关联模型构件，如卫生间防水施工缺陷可定位至具体楼板区域，整改闭环率 100%。
安全管理：VR 安全体验系统模拟高空坠落、物体打击等场景，200 余名工人体验后安全违规率下降 80%。塔吊监控系统实时传输吊重、风速等数据，越限自动报警，避免安全事故。
进度管理：将 Project 计划与 BIM 模型关联，可视化展示进度偏差。钢结构屋盖施工阶段，通过 4D 模拟调整吊装顺序，提前 7 天完成关键节点。
人员管理：人脸识别系统实时统计各区域作业人数，高峰期劳务出勤数据误差小于 1%，工资结算效率提升 70%。
