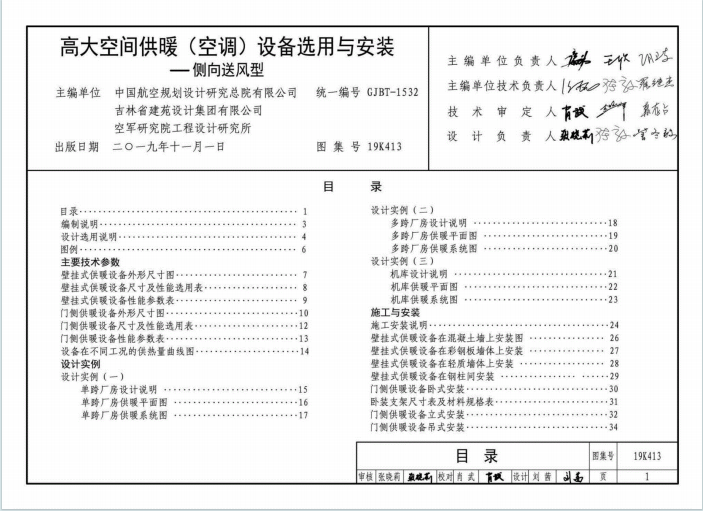

一、编制说明

1. 编制依据：根据住房和城乡建设部相关文件及多项国家标准（如《工业建筑供暖通风与空气调节设计规范》GB50019-2015、《建筑设计防火规范》GB50016-2014 等）编制。
2. 适用范围：适用于建筑高度 6~20m 的工业建筑（如厂房、机库、仓库等），采用侧向送风型设备进行供暖，民用建筑类似空间可参考。设备以热水为热媒（供水温度 35~95℃，系统压力≤0.8MPa），不适用于含腐蚀性气体、粉尘或防火防爆限制的场所。
3. 核心内容：涵盖设备分类、选型原则、性能参数、安装方式、控制原理及工程实例，聚焦侧向送风型设备的应用场景。

二、设备分类与核心参数

1. 分类
   • 按安装位置分为两类：
     • 壁挂式供暖设备（BG）：安装于侧墙或柱间，负担围护结构传热及冷风渗透热负荷，如 GC-16BG、GC-22BG 等。
     • 门侧供暖设备（MC）：安装于大门侧或上方，负担大门冷风侵入热负荷，按安装形式分为卧式（WZ）、立式（LZ）、吊式（DZ），如 GC-14MC-WZ、GC-35MC-WZ 等。
2. 关键参数

   类型	额定风量范围（m³/h）	供热量范围（kW）	适用门宽 / 跨度	噪声值 [dB (A)]	重量（kg）
   壁挂式	1544~3213	16~30	跨度≤78m	50~55	25~35
   门侧卧式	1329~2713	14~35	门宽 6~80m	55~65	29~65
   门侧立式 / 吊式	1544~2462	16~28	门宽≤6m、门高≤5m	50~55	25~40

三、设计与选型要点

1. 负荷计算
   • 供暖热负荷需考虑高度附加率（2×(H-4)%，总附加率≤15%），密闭性好的空间可忽略垂直温度梯度，附加率为 0。
   • 间歇供暖需附加 20%~30%，严寒地区推荐连续供暖。
2. 选型公式
   • 壁挂式设备台数：n1​=Q1​÷Qs​×η（Q1​为围护结构热负荷，$\eta =1.2\sim 1.3$）。
   • 门侧设备台数：n2​=Q2​÷Qs​×η（Q2​为大门冷风侵入热负荷）。
3. 布置要求
   • 壁挂式设备间距≤6m，安装高度 2.8~4.5m；厂房宽＜10m 时单侧布置，宽＞10m 时外区负担主要负荷。
   • 门侧设备根据门高 / 宽选型：门高≤5m 用吊装 / 立式，门宽≤6m 用立式，门宽 40~80m 用卧式。

四、安装方式

1. 安装形式：
   • 壁挂式：适用于混凝土墙、彩钢板墙、轻质墙体、钢柱间，采用膨胀螺栓或预制钢构件固定。
   • 门侧式：卧式安装于大门两侧（支架固定）、立式贴墙安装、吊式吊顶安装，需保证送风角度覆盖供暖区域。
2. 通用要求
   • 设备保持水平，与管道连接。
