一、编制说明

1. 编制依据：根据多项国家标准（如《民用建筑供暖通风与空气调节设计规范》GB50736-2012、《公共建筑节能设计标准》GB50189-2015 等）编制。
2. 适用范围：适用于新建、改建和扩建的比赛、训练用游泳馆及群众健身康乐用游泳馆，涵盖暖通空调设计与施工全流程。

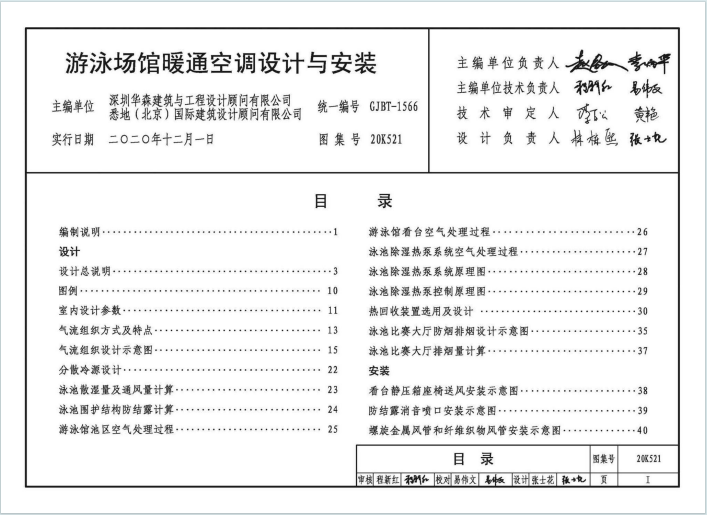

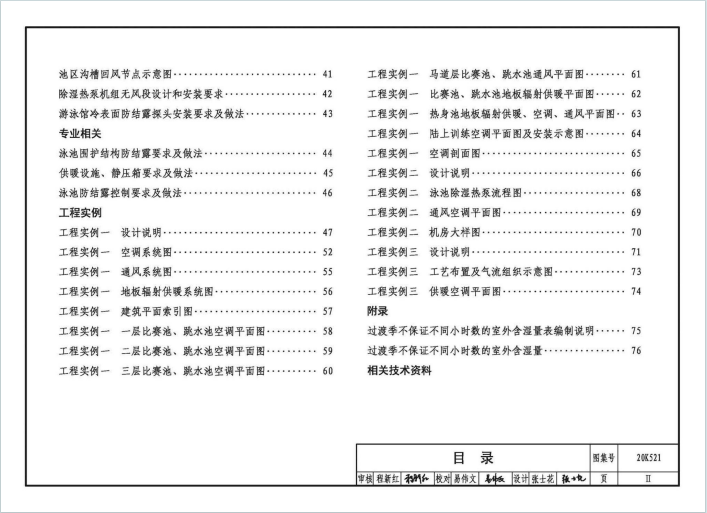

3. 核心内容：包括设计总说明、室内参数、气流组织、负荷计算、系统设计、设备选型、安装要求、工程实例及附录，聚焦游泳馆高湿环境下的除湿、防结露、防腐等特殊需求。

二、设计关键参数与系统设计

1. 室内设计参数
   • 池区：温度 26~29℃（比池水高 1~2℃），相对湿度 50%~70%（≤75%），气流速度≤0.2m/s（距地面 2.4m 内）。
   • 观众席：夏季温度与池区一致，冬季 22~24℃，湿度≤60%，气流速度≤0.5m/s。
   • 池水温度：竞赛池 26~28℃，跳水池 27~29℃，儿童池 28~30℃。
2. 负荷与湿负荷计算
   • 冷负荷：含围护结构、人员、灯光及池水蒸发潜热（公式：$Q=0.28\times \gamma \times W$，$W$为散湿量）。
   • 湿负荷：包括池面散湿（按不同文献公式计算，推荐《游泳馆空调设计》方法）、池岸散湿（干湿）、人员散湿（按 1/3 池岸、2/3 池内比例计算）。
3. 系统设计要点
   • 空调系统：池区与看台分设系统，池区采用一次回风全空气系统（过渡季可全新风运行），看台可采用座椅送风或喷口送风。
   • 除湿系统：优先采用除湿热泵（回收潜热加热空气或池水），通风量需满足除湿、防氯超标（≥1 次 /h）及新风需求，取最大值。
   • 供暖系统：严寒 / 寒冷地区采用地板辐射 + 散热器 + 热风结合，池岸区优先地板辐射，外窗下设散热器。

三、气流组织与防结露设计

1. 气流组织方式
   • 池区：采用下部送风（池岸侧送）、上部排风，或池面喷口侧送风 + 沟槽回风，减少垂直温度梯度。
   • 看台：座椅下送风 + 上部回风，或喷口侧送风 + 台阶回风，确保观众舒适性。
2. 防结露措施
   • 计算要求：围护结构内表面温度需高于室内露点温度 1~2℃（公式：tnd​=K(tw​−tn​)/αn​+tn​），否则需增设保温或隔汽层。
   • 构造做法：外墙 / 屋顶设隔汽层（室内侧）和保温层（室外侧），天窗 / 外窗设导流槽收集冷凝水，池区上部设湿度传感器（超 75% 时自动排风）。

四、设备选型与安装

1. 关键设备
   • 除湿热泵：回收冷凝热用于加热空气或池水，系统需设无风段（保护压缩机等核心部件），安装时配混凝土基础（高 200mm）。
   • 热回收装置：推荐热管式（显热回收）、转轮式（全热回收，需防腐），严寒地区需防冻。
   • 风口与风管：池区采用防腐蚀材料（如纤维织物风管、铜铝复合风口），风管支吊架需防腐处理。
2. 安装要求
   • 风管与管道：螺旋风管或纤维织物风管吊装于网架或马道下，冷凝水管坡度≥0.005，水封高度＞50mm。
   • 防腐蚀处理：风管采用高耐腐蚀聚酯涂料彩钢板。
