07R202《空调用电制冷机房设计与施工》百度网盘PDF电子版下载

一、编制说明

1. 编制依据：根据建设部文件及多项国家标准（如《采暖通风与空气调节设计规范》《公共建筑节能设计标准》等）编制。
2. 适用范围：适用于工业与民用建筑中集中空调用电制冷机房的设计与施工，供冷规模对应空调面积约 9000~120000㎡，涵盖螺杆式、离心式冷水机组等系统。

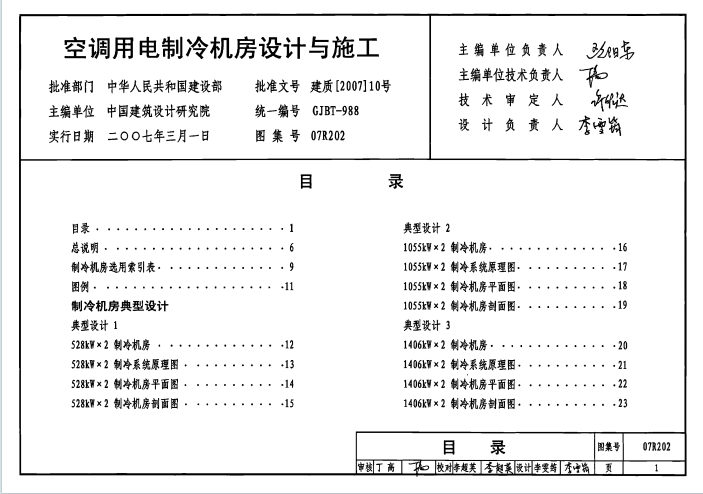

3. 核心内容：包括总说明、图例、制冷机房典型设计、工程实例、自动控制及施工安装说明，提供从设计到施工的全流程指导。

二、制冷机房设计要求

1. 系统形式
   • 按水循环方式分为一次泵系统和二次泵系统，需根据空调系统规模、静压及负荷特性选择。
   • 当系统静压超过 1.0MPa 时，冷水机组及循环水设备需满足承压要求。
2. 设备选型与布置
   • 冷水机组：单台最大容量达 3516kW（1000RT），支持多台并联或混联（如螺杆式 + 离心式组合），需根据冷负荷、能效比（COP）及安装空间选型。
   • 水泵：冷水泵、冷却水泵的流量和扬程需经水力计算确定，支持变频控制以适应部分负荷工况。
   • 辅助设备：含软化水装置、全程水处理器、分水器、集水器等，分水器和集水器设计参考国标图集《分（集）水器分气缸》（02S101）。
3. 管道设计
   • 管材：管径≤DN80 采用焊接钢管，DN80~DN250 采用无缝钢管，DN>250 采用螺旋缝钢管；空调冷冻水管采用热镀锌钢管。
   • 连接方式：管径≤DN40 用丝扣连接，DN>40 用焊接或沟槽连接。
   • 布置要求：管道需设坡度（≥0.003），高点设自动排气阀，低点设泄水阀；与设备连接的管道需设减振接头。

三、典型设计与工程实例

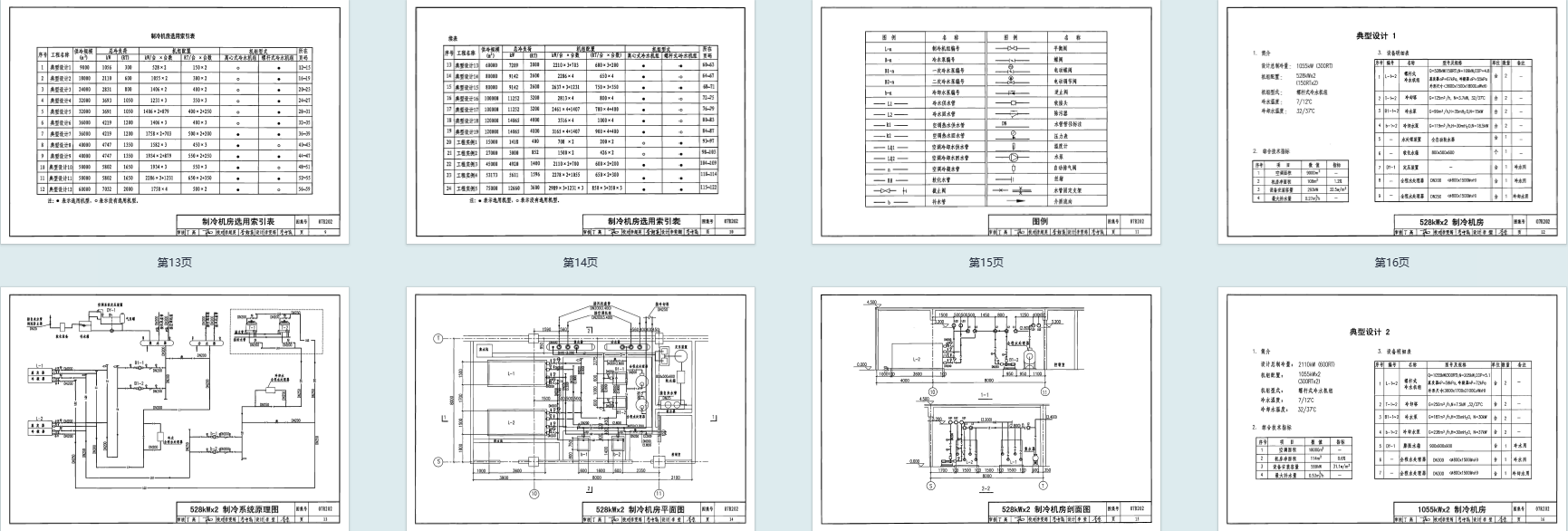

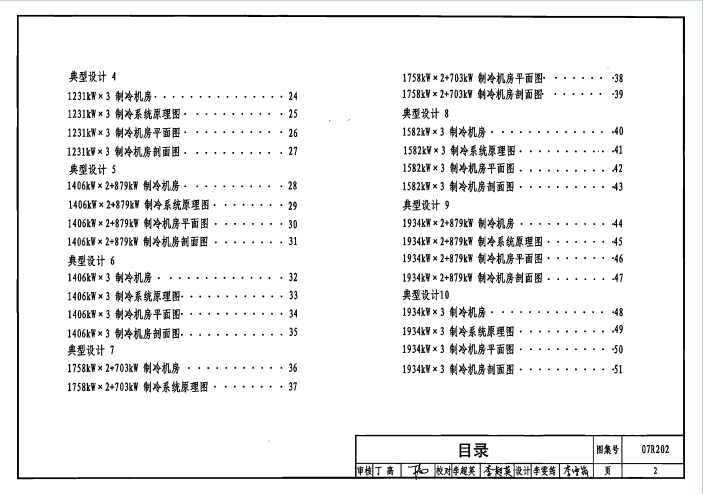

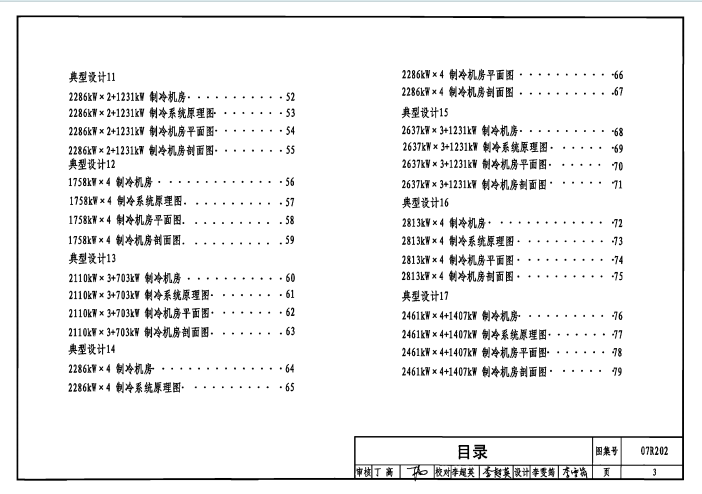

1. 典型设计：包含 19 种不同规模的机房设计方案，涵盖 528kW×2 至 3516kW×4 等配置，涉及系统原理图、设备布置平面图、剖面图，明确设备参数、管道走向及安装尺寸。
   • 示例涵盖单一机组、多机组并联、不同机型混联（如离心式 + 螺杆式）等场景，适应不同建筑冷负荷需求。
2. 工程实例：包含 5 个实际工程案例（如剧场、办公楼、综合体等），详细说明工程概况、设备选型、系统配置及施工细节，展示不同功能建筑的机房设计逻辑。

四、自动控制与施工安装

1. 自动控制
   • 控制逻辑：支持机组顺序启停、台数控制（根据负荷自动调节运行台数）、水泵变频（通过压差传感器调节流量）、冷却水温度控制等。
   • 监测功能：实时显示设备状态、水温、压力、流量等参数，记录运行数据及故障报警。
2. 施工安装
   • 设备安装：机组基础高出地面≥150mm，设减振垫；管道支吊架间距符合规范，与设备连接段设柔性短管。
   • 管道试验：系统试压压力为公称压力的 1.5 倍，保压时间及压降需符合《通风与空调工程施工质量验收规范》（GB50243）。
   • 保温：冷水管道、冷热共用管道需保温，保温层厚度按节能标准计算，支吊架处采用防腐木托避免冷桥。

五、其他要点

• 机房布置：宜靠近空调负荷中心及变配电室，减少管路长度；地面设排水沟（宽≥200mm），靠近易漏水设备。
• 安全与运维：设机械通风系统（地下机房），预留设备运输通道及检修空间，管道涂色区分介质类型（如冷水管道蓝色、冷却水管道绿色）。
