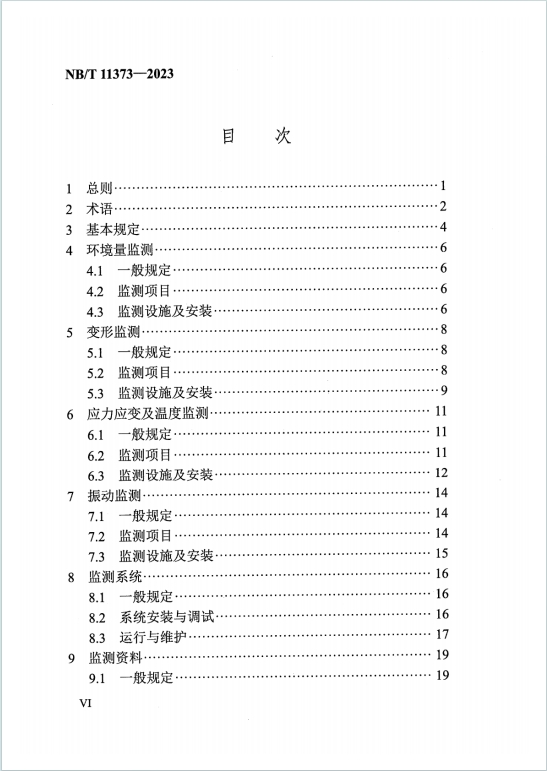

一、核心内容框架

1. 监测范围与阶段：适用于陆上风电场塔架及基础的施工期和运行期监测，施工期监测需与运行期结合，优先采用自动化监测。
2. 监测方法：采用仪器测量（如传感器、雷达等）与巡视检查（常规、年度、特殊巡视）相结合，仪器测量提供定量数据，巡视检查用于定性补充。
3. 监测内容
   • 环境量监测：包括风速、风向、风压、温度、湿度、噪声等，需根据风电场特性布置测点，如风速仪需避开遮挡，噪声监测针对距居民区 < 500m 的机组。
   • 变形监测：涵盖基础沉降、倾斜、塔架倾斜度、接缝裂缝开合度及叶片与塔架安全距离，采用静力水准仪、倾角仪、雷达等设备，测点布置需对称且覆盖关键部位。
   • 应力应变及温度监测：监测塔架应变、基础应力、锚索应力及温度，仪器选型需考虑环境特性，如振弦式应变计、光纤类传感器等。
   • 振动监测：包括塔架振动响应（加速度、速度、位移）和机舱摆动，采用加速度传感器、GNSS 定位定向设备，测点布置在振动敏感处。
4. 监测系统：需具备自动化功能，包括传感、传输、采集、存储、预警等模块，安装调试后需进行联合测试，确保数据同步和系统可靠性。
5. 监测资料管理：包括数据整编、分析（比较法、数学模型法等）及安全预警，预警等级分黄、橙、红三级，基于监测指标阈值设定，需建立数据库和信息管理系统。

二、关键技术要求

1. 仪器设备指标：明确各类仪器的量程和精度，如风速仪量程 0-75m/s、精度 ±0.1m/s；静力水准仪精度 ±0.3mm；应变计精度 ±3με 等，确保监测数据准确。
2. 安装与调试
   • 环境量监测设备：风速仪支架需牢固，风向传感器定北偏差 < 0.5°；风压仪安装需避免影响结构外立面。
   • 变形监测设备：静力水准仪安装需竖直，偏差≤2°；微波雷达需覆盖偏航范围并设防护装置。
   • 振动监测设备：加速度传感器安装方向偏差 < 0.5°，GNSS 基准站需位于沉降影响范围外。
3. 监测频次与周期：施工期根据进度监测，运行期按设计要求，如基础沉降运行第一年监测 3-4 次，稳定后可终止。
4. 安全预警：基于监测数据设定多级预警阈值，结合结构设计性能和实测数据，采用实时自动预警方式，必要时进行结构可靠性评估。

三、适用场景与应用价值

1. 场景覆盖：适用于新建、改建、扩建的陆上风电场，涵盖不同地质和环境条件（如高海拔、多风区），特别针对采用新技术、存在安全隐患或环境复杂的项目。
2. 工程应用
   • 施工期：保障施工安全，优化工艺，验证设计模型，如基础浇筑后及时监测沉降。
   • 运行期：实时监控结构状态，预警异常（如裂缝扩展、振动超限），为维护、维修提供数据支持，如螺栓连接的力矩抽检和无损检测。
   • 特殊场景：遭遇强震、强风后，通过监测评估结构安全性，辅助灾后处理。
3. 数据价值：积累长期监测数据，用于结构性能分析、模型修正及新技术验证，为风电场设计、运维标准更新提供依据。

四、与相关标准的衔接

• 引用标准：《工程测量标准》（GB 50026）、《风电场工程风电机组基础安全监测设计规范》（NB/T 10920），确保监测方法和精度符合国家及行业要求。
• 协同设计：监测方案需与风电场结构设计、施工方案协同，如测点布置需依据结构分析成果，监测数据用于验证设计假定。

五、实施要点

1. 方案制定：需结合工程特点编制专项方案，明确监测目的、项目、测点布置及预警机制，复杂项目需专家论证。
2. 系统维护：定期校验仪器设备，建立巡检制度，确保监测系统稳定运行，数据异常时需对比人工测值并排查原因。
3. 资料管理：原始记录、分析报告需归档，采用信息化管理系统，支持数据实时传输和远程监控，提升决策效率。
