万福城一期 6# 地块项目总建筑面积达 18.6 万平方米，涵盖 1#-10# 住宅楼、幼儿园、商业配套及地下车库，结构形式为剪力墙结构，地下 2 层、地上 25-27 层，全面融合 BIM 技术贯穿项目全周期，破解了大型建筑群施工协同难、精度控制严、成本管控精等难题，构建了 “设计 — 施工 — 管理” 一体化的数字化建造体系。

项目概况与 BIM 实施基础

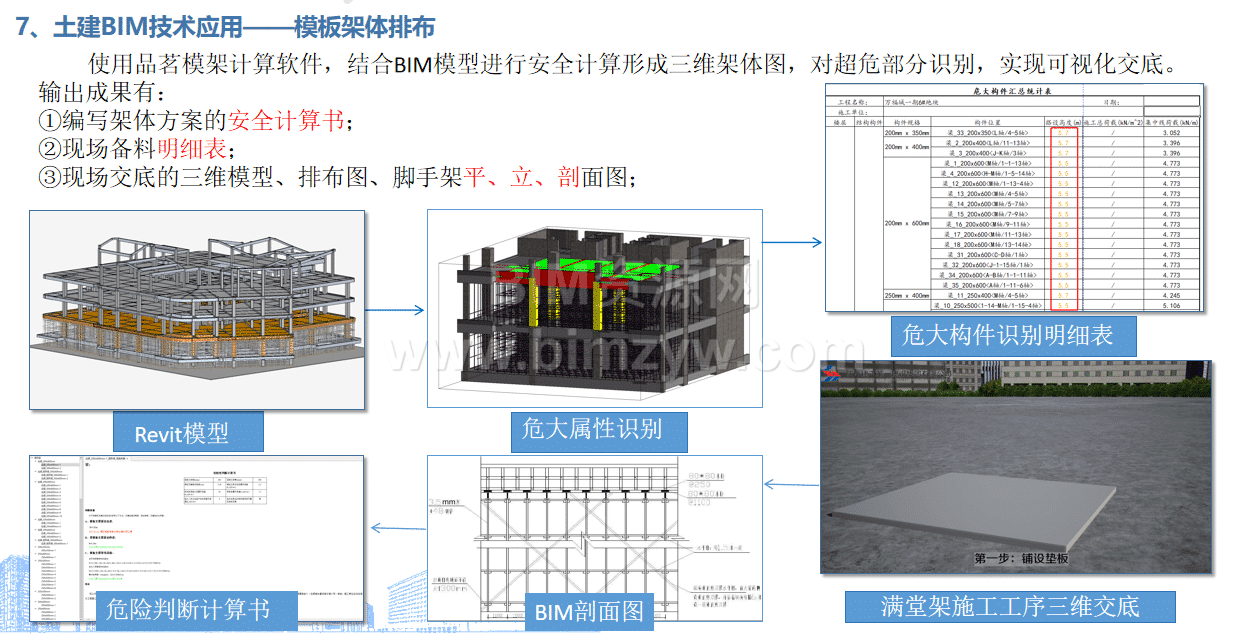

项目业态复杂且施工体量大，涉及主体结构、二次构造、装饰装修及机电安装等多专业交叉作业，面临三大核心挑战：弧形梁施工精度控制、高支模安全管理、多专业管线碰撞协调。为应对挑战，项目搭建了系统化的 BIM 实施架构：

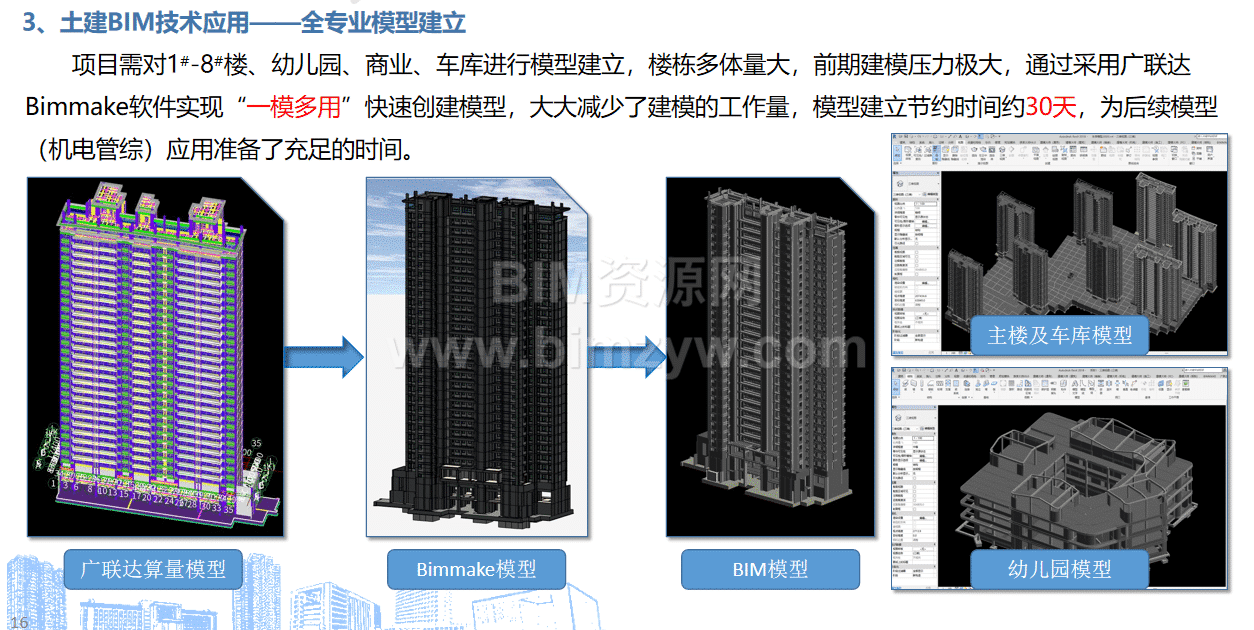

组建由土建、安装、装饰单位协同的专项团队，明确分工职责，BIM 经理统筹协调，各专业工程师负责建模与深化设计。配置 Intel i7-9700 CPU、RTX 3050 显卡的图形工作站，集成 Revit、广联达 BIM 模板脚手架设计软件、红瓦协同平台等工具，形成 “建模 — 分析 — 协同 — 应用” 的全流程技术支撑。

依据《建筑信息模型应用统一标准》（GB/T 51212-2016）及集团建模手册，制定统一的建模标准，包括构件命名规则、扣减原则、分色标准等，例如结构梁命名格式为 “楼栋_楼层_类别_材质_尺寸”，确保模型信息规范统一，为多专业协同奠定基础。

BIM 深化设计：从图纸到现场的精准落地

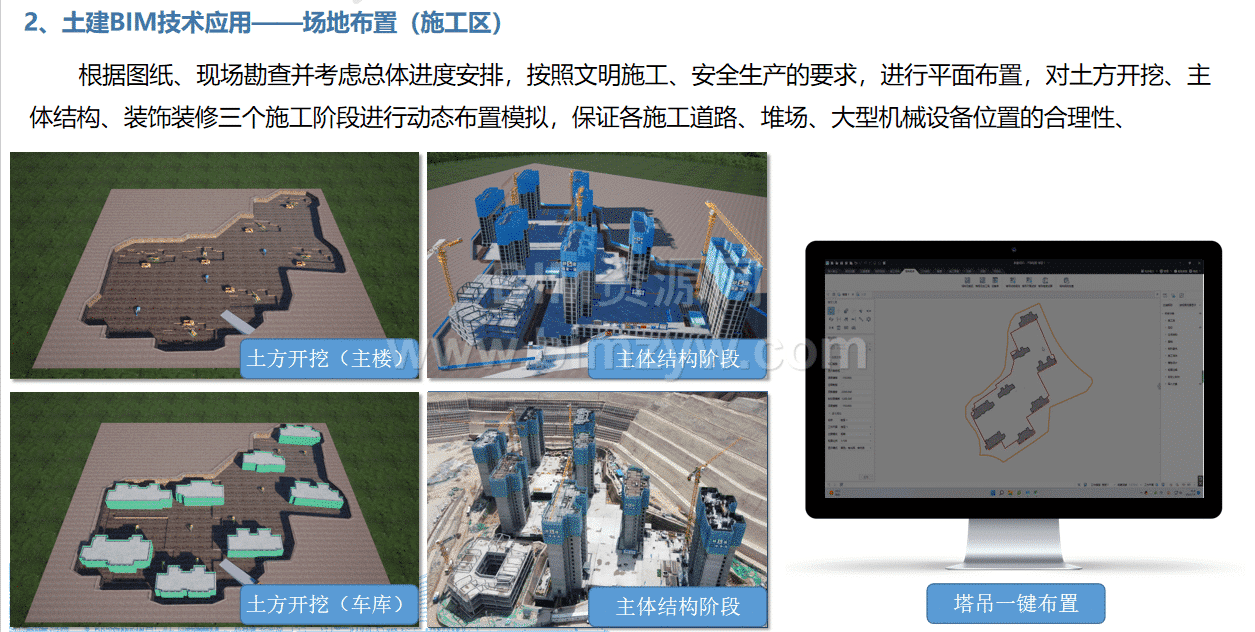

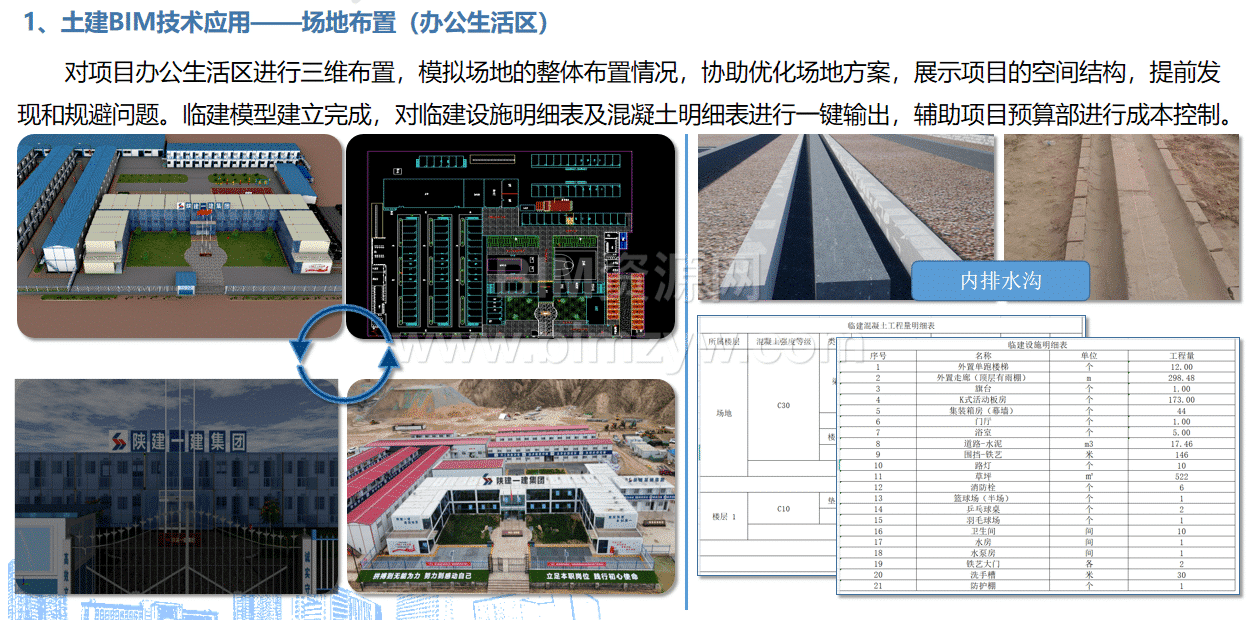

项目利用 BIM 技术实现土建施工全流程优化。场地布置阶段，通过 BIM 技术对办公生活区与施工区进行三维布置，分土方开挖、主体结构、装饰装修三个阶段动态模拟场地布局，优化塔吊站位与材料堆场，确保施工动线合理。利用大疆无人机倾斜摄影与 BIM 模型结合，进行土方量精准计算，通过飞时达软件生成土方平衡方案，减少土方外运距离 1.5 公里，节约运输成本 8 万元。针对弧形梁施工，采用 Revit 建立参数化模板模型，导出尺寸数据用于预制加工，较传统现场切割减少材料损耗 15%，弧形梁混凝土成型精度提升至 ±3mm。

钢筋施工中，利用晨曦 BIM 钢筋翻样软件对梁柱节点进行三维建模，生成下料单及工程量清单，解决复杂节点钢筋碰撞问题，减少钢筋浪费约 3 吨，节约成本 1.2 万元。屋面工程通过 BIM 排砖优化，调整落水口位置避开结构梁，优化排气孔布局，使屋面砖排版利用率从 85% 提升至 92%，节约地砖 200 余块。

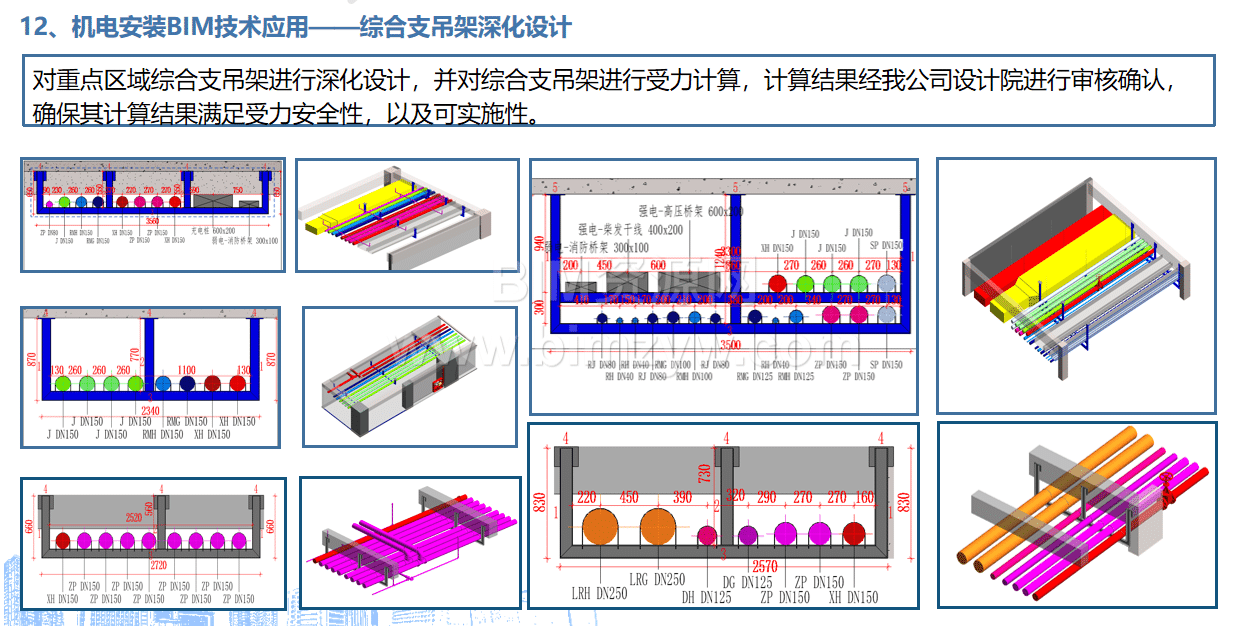

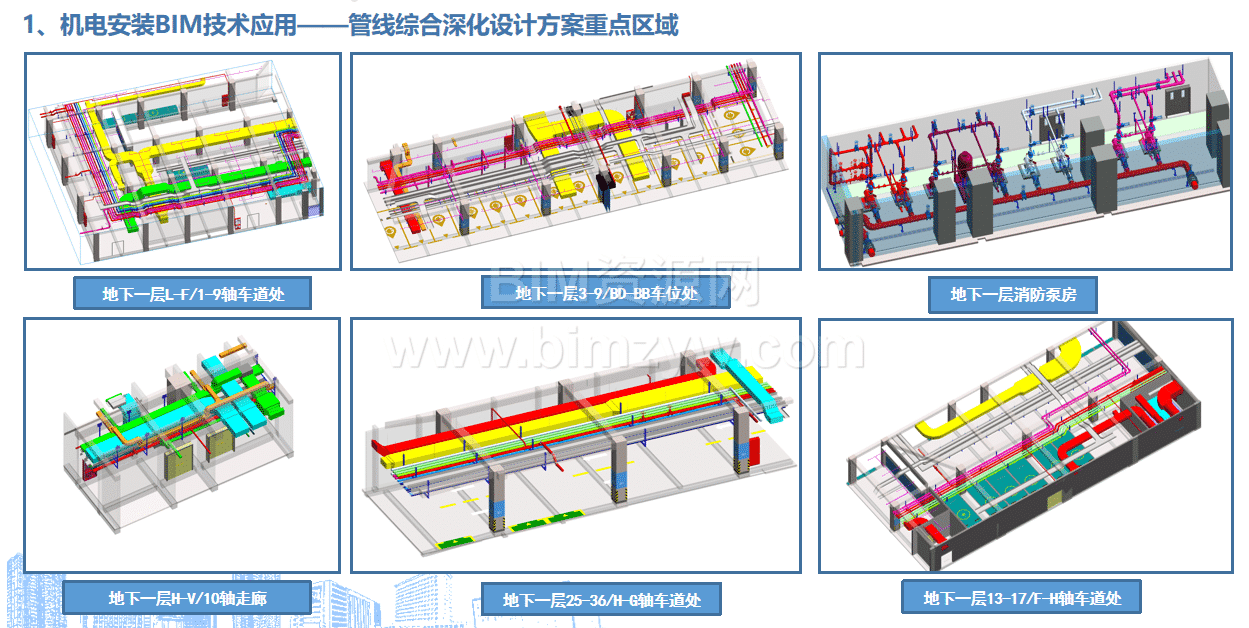

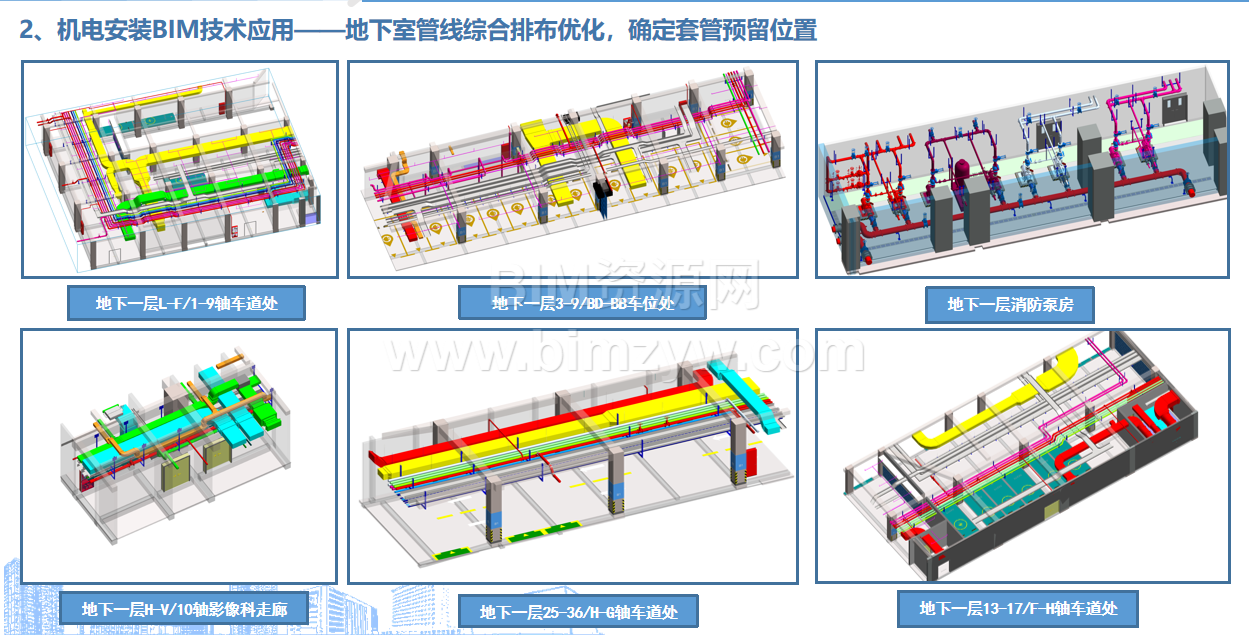

机电安装方面，项目建立全专业管线模型，对地下一层关键区域进行碰撞检测，发现并解决管线冲突 56 处，例如负一层车道处排烟风管与消防管道交叉问题，通过 “上风管、下水管” 的分层排布，使通道净高提升至 2.35 米，满足使用要求。针对人防区域套管预留，利用 BIM 精准定位，避免后期开洞，节约修补费用 3 万元。喷淋系统优化中，按照中危二级规范调整点位，减少 DN25 管道使用 77 米，节约成本 0.8 万元。

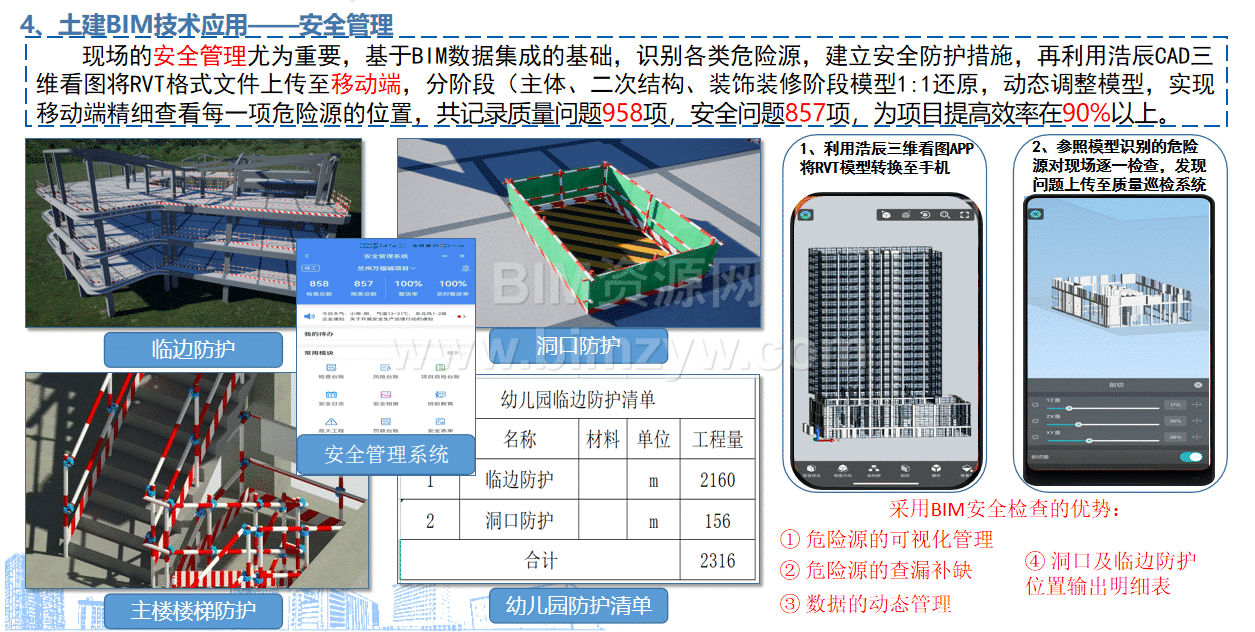

创新应用方面，项目将 BIM 模型与 VR 技术结合，制作施工工艺三维交底视频，通过 720 云平台生成二维码，贴于现场便于工人随时查看。利用 BIM 模型生成的二维码关联施工方案、交底记录，实现技术资料数字化管理，查阅效率提升 60%。智慧工地系统整合实名制管理与塔吊监控，通过 BIM 模型与现场传感器联动，实时监控高支模变形数据，预警响应时间缩短至 10 分钟。

BIM 技术的全面应用为项目带来显著效益：累计解决图纸问题 212 条，碰撞冲突 156 处，节约工期 15 天；通过模板优化、材料管控等，累计节约成本 56 万元；培养 BIM 专业人才 2 名，形成可复制的大型建筑群 BIM 应用体系。项目的实践证明，BIM 技术通过数字化精准管控，实现了从设计优化到施工落地的全流程增效，为同类项目提供了 “数字化建造” 的标杆范例。
