一、编制与适用基础

1. 编制依据：根据《建筑设计防火规范》（GB 50016-2014）、《消防给水及消火栓系统技术规范》（GB 50974-2014）等国家标准编制，若相关标准更新，以现行标准为准。
2. 适用范围：涵盖民用、工业、市政等建筑中室内消火栓的安装，包括单栓、双栓、带应急照明、带消防软管卷盘等多种形式。

二、系统分类与型号编制

1. 室内消火栓分类：
   • 按出口数量：单出口、双出口（代号 “S”）。
   • 按栓阀数量：单阀、双阀（代号 “S”）。
   • 按形式：直角出口型（不标注）、45° 出口型（A）、旋转型（Z）、减压型（J）、减压稳压型（W）、异径三通式（Y）。
   • 示例：SN65W 表示公称通径 65mm 的减压稳压型单阀单出口室内消火栓。
2. 消防软管卷盘型号：由灭火剂种类（B 为水）、额定工作压力、软管内径、长度组成，如 JPS0.8-19/30 表示水基、压力 0.8MPa、内径 19mm、长度 30m 的卷盘。
3. 轻便消防水龙型号：包含使用场合、设计工作压力、水带长度等，如 QZ16-30 表示消防管路上使用、压力 1.6MPa、长度 30m 的水龙。

三、设置场所与配置要求

1. 必设室内消火栓的场所：
   • 建筑占地面积＞300㎡的厂房 / 仓库；
   • 高层公共建筑、建筑高度＞21m 的住宅；
   • 体积＞5000m³ 的车站、商场、图书馆等；
   • 剧院、体育馆等人员密集场所（座位数或建筑面积达标）。
2. 可替代场所：部分丁、戊类厂房 / 仓库，文物保护单位砖木建筑等，可设消防软管卷盘或轻便水龙。
3. 配置要求：
   • 消火栓：应采用 DN65 型，配 DN65 内衬消防水带（长度≤25m）；
   • 水枪：设计流量 2.5L/s 时配 16mm 或 19mm 口径，软管卷盘配 8mm 口径；
   • 双栓设置：需经消防部门同意，保证安全操作距离。

四、安装与技术要求

1. 安装方式：明装、暗装、半暗装，栓口距地面高度 1.1m，出水方向宜与墙面成 90° 或向下。
2. 压力要求：
   • 栓口动压≤0.5MPa（超压需设减压装置）；
   • 高层建筑、厂房等场所动压≥0.35MPa（充实水柱按 13m 计算），其他场所≥0.25MPa（充实水柱按 10m 计算）。
3. 试验消火栓：每层或高层建筑顶层设带压力表的试验栓，寒冷地区需防冻。

五、设备与组件

1. 消火栓箱：按配置分为单栓、双栓、带应急照明、带灭火器箱等组合式消防柜，材质包括铝合金、不锈钢等，箱门开启角度≥160°。
2. 减压装置：减压孔板或减压阀，水头损失按公式计算，确保出口压力达标。
3. 配件：消防水枪（直流水枪、直流喷雾水枪）、水带、接口、软管卷盘等，需符合国标（如 GB 8181-2005《消防水枪》）。

六、验收与维护

1. 安装验收：箱体固定牢固，管道连接密封，组件齐全，压力测试合格。
2. 标识要求：箱门需有 “消火栓”“火警 119” 等耐久性标识，注明操作说明。
3. 维护要点：定期检查消火栓开启灵活性、水带完整性、压力值等，确保应急可用。

七、图集内容与应用

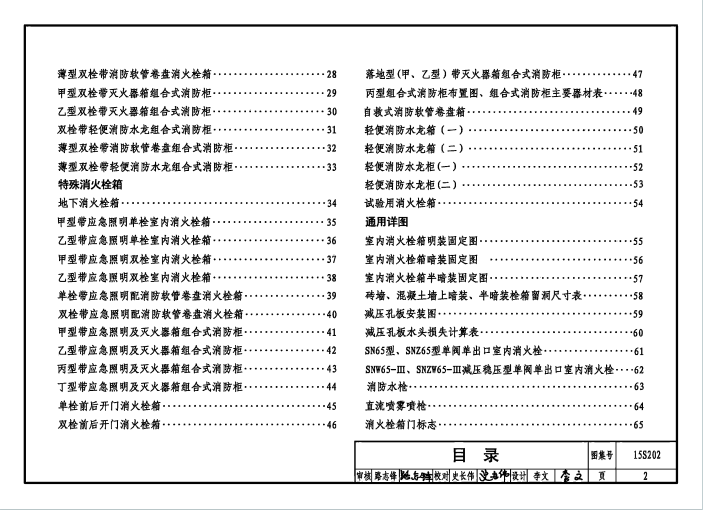

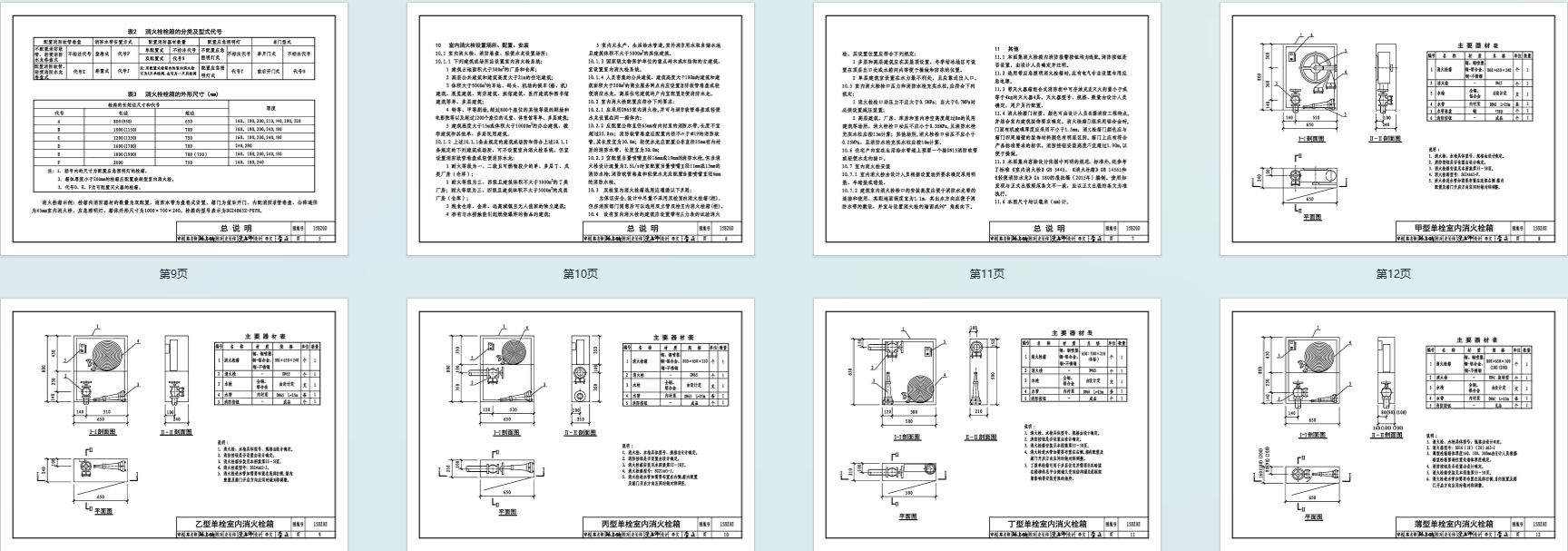

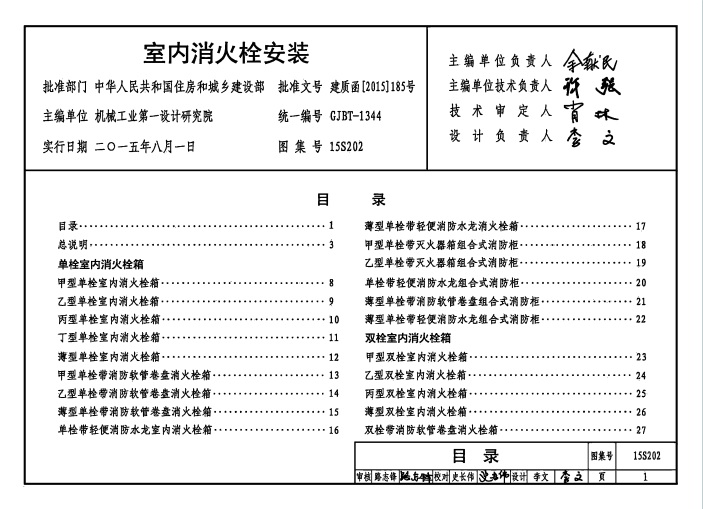

• 包含各类消火栓箱（单栓、双栓、薄型、带卷盘等）的安装图、尺寸表、组件明细；
• 提供减压孔板计算、管道固定、应急照明配置等通用详图；
• 适用于设计人员选型和施工人员安装指导，覆盖机场、商场、住宅等多种建筑场景。
