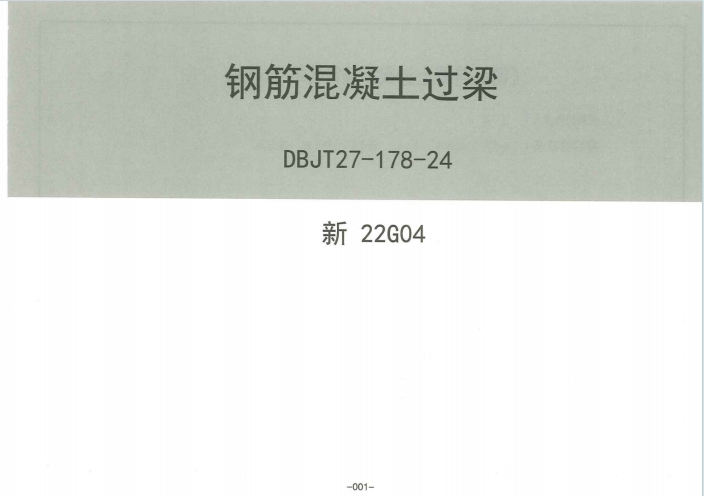

新22G04《钢筋混凝土过梁》百度网盘PDF下载

一、基本信息

1. 编制单位
   • 主编单位：新疆建筑设计研究院股份有限公司
   • 参编单位：新疆生产建设兵团建工设计研究院有限责任公司、新疆铁道勘察设计院有限公司
   • 批准部门：新疆维吾尔自治区住房和城乡建设厅
   • 施行日期：2024 年 8 月 1 日
   • 统一编号：DBJT27-178-24
2. 编制依据
   依据《工程结构通用规范》《砌体结构设计规范》《混凝土结构设计规范》等国家及地方标准，结合新疆地区建筑特点制定。

二、适用范围

1. 墙体类型
   • 烧结普通砖墙（墙厚 120mm、240mm、370mm）
   • 烧结多孔砖墙（墙厚 120mm、240mm、370mm）
   • 加气混凝土砌块填充墙（墙厚 150mm、200mm、250mm、300mm）
   • 自保温砌块外填充墙（墙厚 250mm、300mm、350mm）
2. 结构要求
   • 适用于抗震设防烈度 6~9 度地区，设计工作年限 50 年，环境类别一类。
   • 不适用于有振动荷载、高温（构件表面温度≥100℃）或侵蚀性介质环境。

三、核心内容

1. 过梁分类与规格

• 按墙体材料分类：
  • 烧结普通砖 / 多孔砖墙过梁：矩形（SGLA/KGLA）、L 形（SGLB/KGLB），截面高度 120~480mm，跨度 600~5000mm。
  • 加气混凝土砌块 / 自保温砌块过梁：矩形（JGLA/ZGLA），截面高度 100~390mm，跨度 600~5000mm。
• 按荷载等级分类：
  • 烧结普通砖 / 多孔砖墙过梁：0 级（仅墙体自重）、1~3 级（含梁板荷载，每级递增 15kN/m）。
  • 加气混凝土 / 自保温砌块过梁：1 级（1.0m 墙体自重）、2 级（2.0m 墙体自重）。

2. 材料与构造

• 混凝土强度等级：C25。
• 钢筋规格：
  • 主筋：HRB300（Φ）、HRB400（Φ），直径 6~22mm。
  • 箍筋：HPB300（Φ6），间距 100~200mm。
• 构造要求：
  • 支承长度：6~8 度抗震区 250mm，9 度区 360mm。
  • 挑耳设计：用于建筑立面窗套，挑出长度≤60mm，需增设附加钢筋。

3. 配筋与材料表

• 表格化设计：
  按墙厚、跨度、荷载等级提供详细配筋表，包含钢筋规格、长度、根数及混凝土用量。例如：
  • 240mm 厚烧结普通砖墙，净跨 1800mm，荷载等级 2 级：
    断面 240×180mm，主筋 2Φ12，箍筋 Φ6@200，混凝土体积 0.099m³，钢筋用量 8.39kg。
• 大样图：
  提供矩形、L 形过梁的配筋大样，明确钢筋布置、锚固长度及节点构造（如与构造柱连接、螺栓连接）。

四、选用要点

1. 荷载计算
   • 需考虑墙体自重、梁板荷载及装修荷载，轻质墙体（如加气混凝土）按高度分段取值。
   • 示例：加气混凝土砌块墙高≤1m 时，按实际高度计算自重；1m < 墙高≤2m 时，按 2m 计算。
2. 抗震设计
   • 9 度区过梁长度需增加至净跨 + 200mm，钢筋长度及箍筋数量相应调整。
   • 与钢筋混凝土柱 / 墙连接时，过梁上部纵筋需锚入支座 35d。
3. 施工注意事项
   • 多孔砖墙体净跨 > 1.2m 时，过梁下 500mm 高范围内孔洞需用砂浆灌实。
   • 加气混凝土砌块墙过梁支座处局部受压不满足时，需设梁垫或构造柱。
4. 适用场景
   • 普通建筑：优先选用矩形过梁，构造简单。
   • 带窗套建筑：采用 L 形过梁，挑耳部分箍筋需延伸。

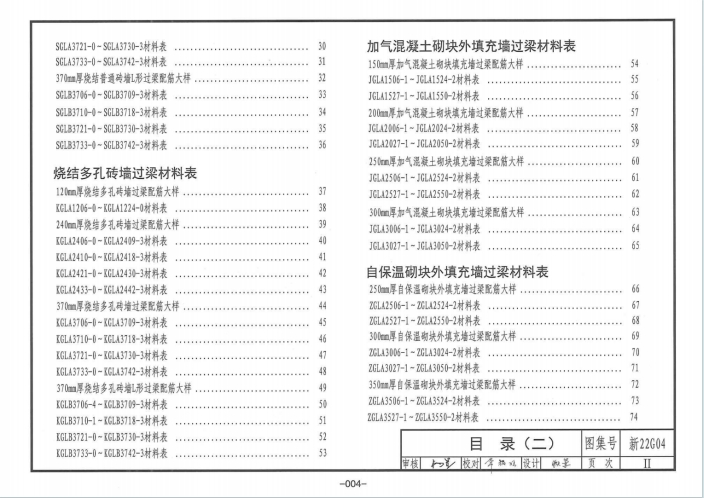

五、附录与索引

• 附录 A：安全监测仪器设备主要技术指标（如静力水准仪精度 ±0.3mm、倾角仪精度 < 0.001°）。
• 索引表：按墙厚、跨度快速查找过梁编号、断面尺寸及配筋（如 SGLA2410-0 表示 240mm 墙厚、净跨 1000mm 的 0 级荷载过梁）。
