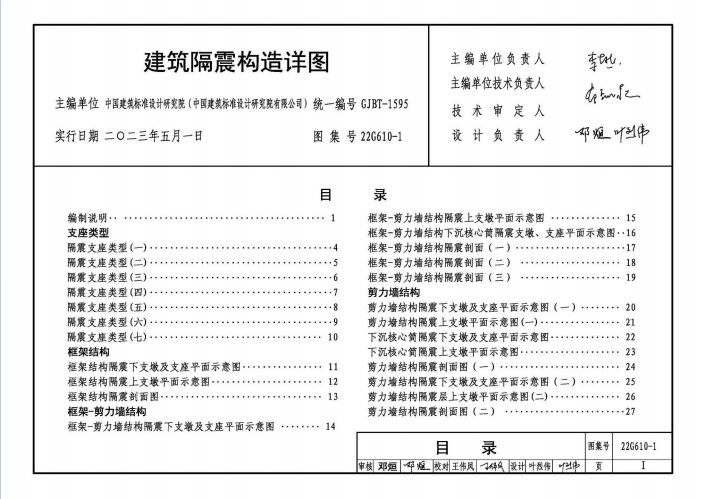

一、编制与适用基础

1. 编制依据：根据《建筑与市政工程抗震通用规范》（GB 55002-2021）、《建筑抗震设计规范》（GB 50011-2010）、《建筑隔震设计标准》（GB/T 51408-2021）等多项国家标准编制，若相关标准更新，以现行标准为准。
2. 适用范围：涵盖钢筋混凝土框架结构、框架 – 剪力墙结构、剪力墙结构、砌体结构、钢结构等建筑类型，涉及隔震层的结构布置、节点设计、构造连接等内容，供结构专业使用，建筑、设备专业可参考。

二、隔震支座类型与布置

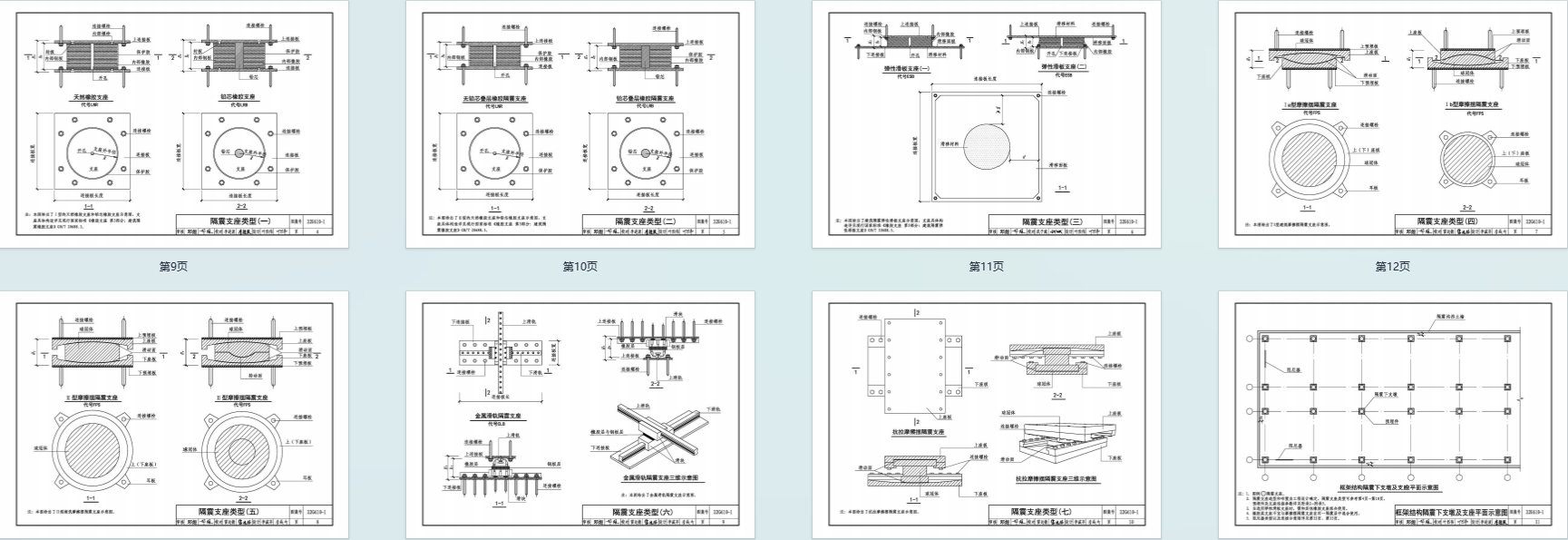

1. 支座类型：
   • 橡胶类：天然橡胶支座（LNR）、铅芯橡胶支座（LRB），适用于水平隔震，通过橡胶层变形耗散地震能量。
   • 摩擦摆类：摩擦摆隔震支座（FPS），利用球冠体滑动实现隔震，适用大位移场景。
   • 其他类型：弹性滑板支座（ESB）、金属滑轨支座（CLB）等，可与橡胶支座组合使用。
2. 布置要求：
   • 隔震支座应与上下支墩居中对齐，支墩需考虑更换荷载，隔震层层高不宜小于 2000mm，净高不宜小于 800mm。
   • 隔震层需保持干燥，设置防水底板及排水措施，避免支座锈蚀。
   • 橡胶类支座不宜与摩擦摆支座在同一隔震层混合使用；弹性滑板支座需与其他橡胶支座组合使用。

三、结构类型与隔震构造

1. 框架结构：
   • 隔震下支墩及支座平面需对称布置，上支墩与框架柱协同受力，隔震层梁需满足框支梁要求。
   • 剖面图展示基底隔震（基础与上部结构间）和层间隔震（地下室与首层间）两种形式，隔震沟挡土墙需按悬臂构件设计。
2. 框架 – 剪力墙结构：
   • 下沉核心筒处需加强与周边梁板的连接，隔震支座避开剪力墙三级转换，布置于拐角、洞口等处。
   • 剖面图涵盖电梯不下地下室及下地下室的不同节点，悬吊式电梯基坑需保证检修空间。
3. 剪力墙结构：
   • 隔震支座布置需避免剪力墙转换，支墩配筋率不小于 1.0%，箍筋直径≥12mm。
   • 下沉核心筒隔震支墩需单独设计，确保水平变形空间。

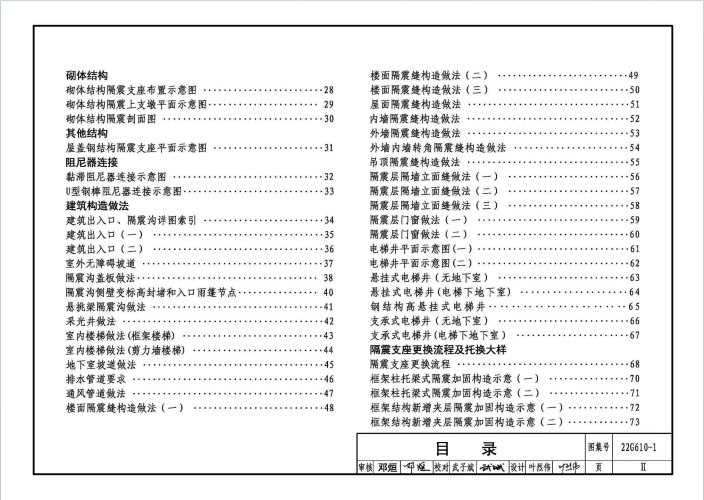

4. 砌体结构：
   • 隔震支座通过双夹梁或单梁式托换与墙体连接，托梁需闭合现浇，与墙体可靠锚固。
   • 无地下室时需设置圈梁，地下室兼做隔震层时需做好支座防护。
5. 其他结构：
   • 屋盖钢结构：隔震支座通过牛腿、挡板与钢构件连接，需验算抗剪和锚固。
   • 阻尼器：黏滞阻尼器（VFD）和 U 型钢棒阻尼器需与支墩可靠连接，根据荷载计算尺寸。

四、建筑构造与配套措施

1. 隔震缝与沟：
   • 水平缝、竖向缝宽度需满足变形及防水保温要求，隔震沟盖板采用可滑动预制板或钢板，避免阻碍位移。
   • 出入口、坡道需设置防滑落措施，楼梯扶手、台阶栏杆考虑滑动节点。
2. 管线与设备：
   • 穿过隔震层的管道需采用柔性连接（橡胶软管、金属软管、PVC 伸缩管），适应水平位移，严禁用传统波纹补偿器替代。
   • 电气线路需预留足够长度，避雷接地采用铜芯软线连接，确保导电连续性。
3. 防火与抗风：
   • 隔震支座防火措施需满足耐火极限要求，采用防火板、岩棉等材料包裹。
   • 抗风装置通过高强螺栓与主体连接，屈服力由断面尺寸确定，不影响隔震效果。

五、支座更换与加固

1. 更换流程：
   • 先验算更换荷载，确定千斤顶数量及布置，对称顶升（位移差≤0.002L，L 为柱距），卸载旧支座后安装新支座，按逆序卸载。
   • 托换方式包括混凝土托梁、钢托梁，新增构件需与原结构可靠连接（植筋、焊接）。
2. 加固构造：
   • 框架结构：新增夹层时采用托梁式加固，梁体与柱植筋连接，确保整体性。
   • 砌体结构：双夹梁或单梁式托换，销键梁与墙体咬合，增强抗剪能力。

六、维护与标识

1. 维护要求：
   • 日常检查：阀门状态、电源、设备间温度（不低于 5℃）。
   • 月度检查：组件外观、分区控制阀动作、水位及气压。
   • 年度检查：系统放水试验、管道支架、水质检测，隔震层位移监测装置需定期校准。
2. 标识系统：
   • 主标识：设置于建筑入口，注明项目信息、支座厂家、验收时间。
   • 专项标识：隔震支座、隔震沟、管线等位置需标注功能及维护提示，便于识别和检修。

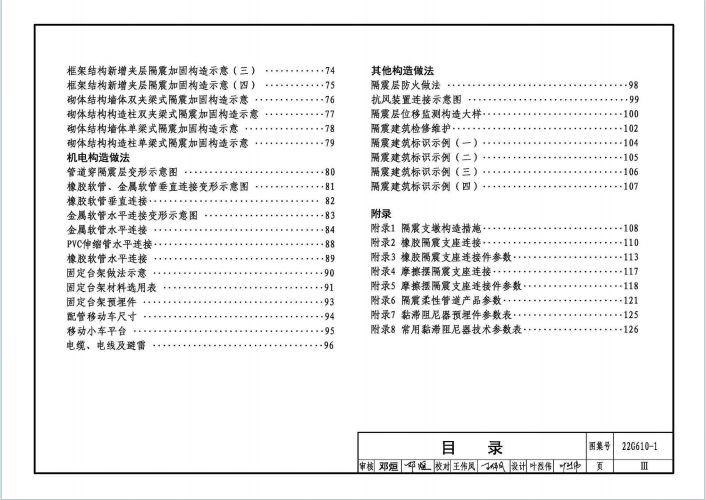

七、附录与参数

• 提供隔震支墩构造、支座连接件参数（螺栓、锚筋、套筒）、柔性管道尺寸表、阻尼器技术参数等，供设计选型参考。
• 明确材料要求：混凝土强度不低于设计标准，钢筋优先采用 HRB400 级，型钢选用 Q235B、Q355B 等。
