一、编制与适用基础

1. 编制依据
   根据《建筑结构制图标准》（GB/T 50105-2001）、《混凝土结构加固设计规范》（GB 50367-2006）、《建筑抗震加固技术规程》（JGJ 116-98）等国家标准编制，若相关标准更新，以现行标准为准。
2. 适用范围
   • 涵盖混凝土结构（柱、梁、板、剪力墙）和砌体结构（独立柱、壁柱、墙）的加固设计。
   • 适用于建筑改造、功能变更、抗震加固等场景，提供施工图的表示方法和深度要求。

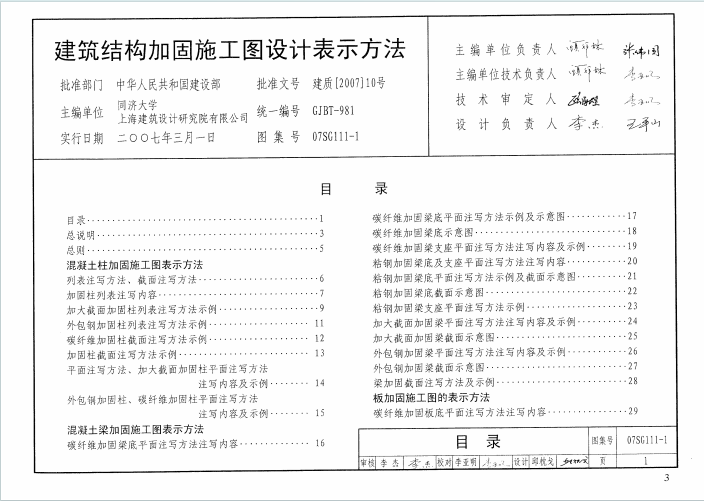

二、建筑结构加固施工图设计表示方法（07SG111-1）

1. 核心表示方法

• 列表注写方法：通过表格标注构件编号、标高、原截面尺寸、加固尺寸、材料参数（如钢筋直径、钢板型号、碳纤维层数等），适用于柱、墙、梁等构件。
• 平面注写方法：在平面布置图上直接标注构件加固信息（如加大截面厚度、粘钢尺寸、碳纤维布间距），适用于梁、板、墙身。
• 截面注写方法：通过剖面图详细标注加固截面尺寸、材料布置（如新增钢筋、钢板位置），适用于复杂节点或特殊构件。

2. 各类构件加固表示

• 混凝土柱：涵盖加大截面、外包钢、碳纤维加固，标注新增纵筋、箍筋、角钢型号及缀板参数。
• 混凝土梁：包括梁底、支座加固，标注粘钢厚度、碳纤维布层数、U 形箍间距等。
• 楼板：涉及板底、板面加固及开洞处理，标注碳纤维布方向、钢板尺寸、新增配筋。
• 剪力墙：分墙身、墙柱、连梁，标注水平 / 竖向分布筋、钢板粘贴方式、拉筋间距。
• 砌体结构：包含独立柱、壁柱、墙身加固，标注加大截面尺寸、钢筋网规格、砂浆强度。

三、建筑结构加固施工图设计深度图样（07SG111-2）

1. 设计深度要求

• 图纸组成：包括图纸目录、结构设计总说明、加固技术说明、平面布置图、构件详图等。
• 深度标准：
  • 总说明需明确工程概况、加固方案、材料要求（如碳纤维强度、植筋胶等级）。
  • 平面图需标注加固范围、构件编号、标高及与原结构的关系。
  • 详图需明确节点构造（如植筋锚固深度、钢板焊接方式、碳纤维搭接长度）。

2. 工程示例

• 框架 – 剪力墙结构：展示剪力墙、柱、梁、板的加固平面图及详图，包括加大截面、外包钢、碳纤维加固的具体标注。
• 砌体结构：示例墙身、柱、梁的加固方案，包括钢筋网水泥砂浆面层、新增构造柱等。
• 开洞与改造：提供楼板开洞加固、新增楼梯 / 电梯的节点处理，标注洞口周边加固措施。

四、材料与施工要求

1. 材料标准
   • 钢筋：优先采用 HRB335 级，植筋胶需为 A 级，碳纤维布极限强度≥3400MPa。
   • 混凝土：加大截面加固采用 C30 及以上，灌浆料需满足流动度和抗压强度要求。
   • 钢材：Q235B 级钢板、角钢，焊条需与母材匹配（如 E43 型用于 HPB235 钢筋）。
2. 施工要点
   • 加固前需卸荷、清理构件表面（凿毛、除锈），新旧界面需涂刷界面剂。
   • 植筋钻孔直径、深度需符合规范，碳纤维粘贴需保证无气泡、搭接长度达标。
   • 施工验收需检测粘结密实度（如小锤敲击检查粘钢质量）、抗拔力（植筋现场抽检）。

五、附录与配套图集

• 附录：提供植筋基本锚固深度表（根据混凝土强度、钢筋直径确定）、加固材料参数表。
• 资源下载
