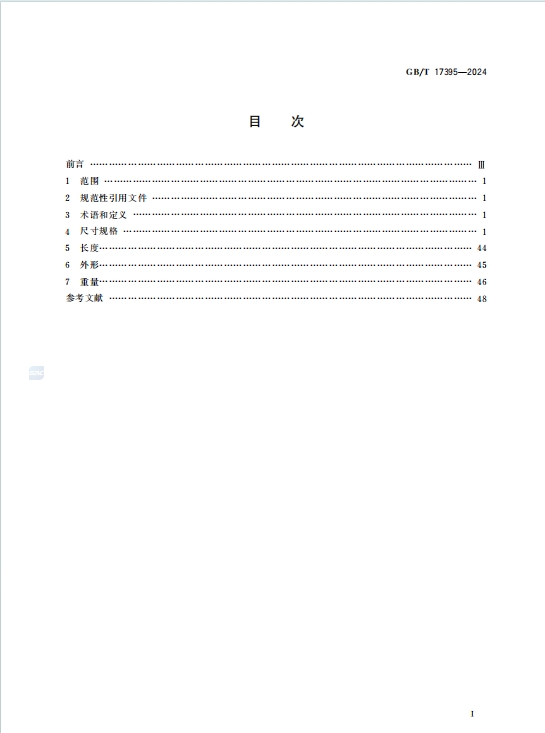

一、主要内容整合与修订变化

• 整合标准：合并了原无缝钢管和焊接钢管的尺寸、重量及偏差标准，统一技术要求。
• 规格调整
  • 扩大范围：普通钢管、精密钢管、不锈钢管的外径和壁厚规格范围均有扩大，如普通钢管外径最大至 2540mm，壁厚最大至 150mm。
  • 新增分类：外径分为系列 1（通用）、系列 2（非通用）、系列 3（特殊专用），便于不同用途选择。
• 偏差细化
  • 外径允许偏差：分标准化（D1-D4）和非标准化（ND1-ND4）两类，偏差等级从 ±1.5% D 到 ±0.5% D 不等，满足不同精度需求。
  • 壁厚允许偏差：按壁厚与外径比值（S/D）分为多个等级（S1-S5），涵盖 ±15% S 到 ±5% S 的偏差范围，新增最小壁厚允许偏差（NS min1-NS min6）。
  • 内径允许偏差：提供标准化偏差等级（d1-d4），与外径偏差体系对应。

二、核心技术要求

• 尺寸规格
  • 外径与壁厚：表格形式列出不同系列钢管的公称外径和壁厚组合，覆盖从 4mm 到 2540mm 的外径范围，壁厚从 0.3mm 到 150mm 不等，部分规格标注英制换算值。
  • 长度要求：通常长度 3000-12000mm，定尺 / 倍尺长度允许偏差分 L1-L6 等级，切口余量根据外径大小推荐 5-15mm。
• 外形要求
  • 弯曲度：全长弯曲度和每米弯曲度分 E1-E5、F1-F5 等级，最大允许值从 3.0mm/m 到 0.5mm/m 不等。
  • 不圆度：按等级 NR1-NR4，不圆度不大于外径公差的 80%-50%。
• 重量计算
  • 理论重量：公式为 $W=\pi \rho (D-S)S/1000$，密度 ρ 取 7.85kg/dm³。
  • 重量偏差：单根钢管重量允许偏差分 W1-W5 等级，范围从 ±10% W 到 + 6.5% W/-3.5% W，批量重量偏差推荐 ±7.5% W 或 ±5% W。

三、适用场景与应用价值

• 场景覆盖：适用于建筑、机械、化工、能源等领域的钢管选型，尤其对高精度制造（如航空航天、高压管道）提供标准化偏差控制。
• 设计参考：提供详细的尺寸表和偏差等级，便于工程师根据工况选择合适规格，如高压管道可选 D4 级外径偏差和 S5 级壁厚偏差以确保密封性。
• 质量控制：明确的外形和重量偏差要求，助力生产方和验收方进行质量检测，如通过测量不圆度（NR3 级≤60% 外径公差）判断钢管圆度是否合格。


  四、与旧版区别

  • 合并标准：整合无缝和焊接钢管标准，统一技术要求，避免重复。
  • 新增指标：增加内径允许偏差、最小壁厚偏差和更多重量偏差等级，提升标准适用性。
  • 规格扩展：外径和壁厚上限显著提高，满足大口径、厚壁钢管的工程需求。




  该标准通过系统化的尺寸、偏差和重量规定，为钢管的设计、生产、检验提供了全面技术依据，助力提升钢管产品质量和工程应用的规范性。
