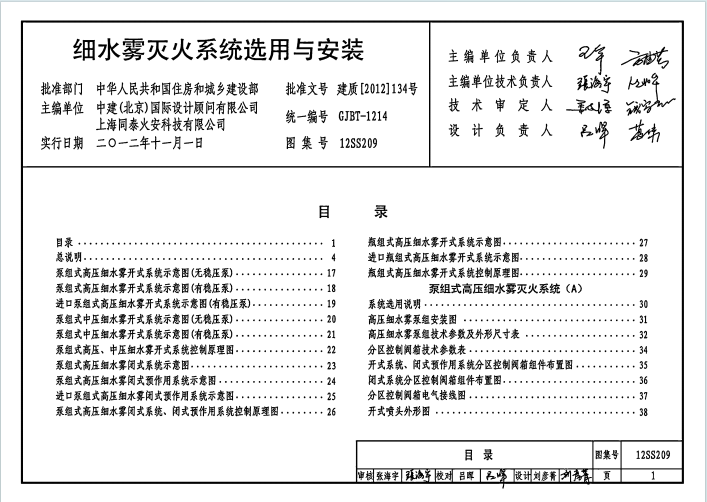

一、编制与适用基础

1. 编制依据：根据住房和城乡建设部相关文件编制，设计依据包括《火灾自动报警系统设计规范》《细水雾灭火系统技术规范》等多项国家标准。
2. 适用范围：涵盖民用与工业建筑中细水雾灭火系统的选用与安装，涉及新建、改建、扩建项目。

二、系统分类与选用

1. 系统分类：按压力分为高压、中压系统；按形式分为开式系统（全淹没、局部应用、分区应用）、闭式系统、闭式预作用系统；按供水方式分为泵组式、瓶组式。
2. 适用场所：
   • 开式全淹没系统：电子信息机房、配电室、文物库、密集柜存储的图书 / 档案库等。
   • 开式局部应用系统：油浸变压器室、燃油锅炉房、厨房烹饪设备及排烟部位等。
   • 闭式系统：非密集柜存储的图书 / 档案库等。
3. 选型原则：闭式系统不应采用瓶组系统；泵组系统为优先选择，需根据场所特性匹配系统类型。

三、系统设计要求

1. 供水装置：
   • 泵组系统：由储水箱（密闭、不锈钢材质，带补水 / 液位报警装置）、水泵（含备用泵，自动切换时间≤30s）、过滤器（滤网孔径≤喷头最小喷孔 80%）等组成，稳压泵流量≤最不利点单喷头流量。
   • 瓶组系统：由储水容器、储气容器（含安全阀）组成，备用量按主用量 10% 设置（恢复时间＞48h 时）。
2. 阀门与控制：
   • 分区控制阀：开式系统需具备自动 / 手动 / 机械应急操作功能，闭式系统需带开关指示；应靠近防护区设置，标注防护区及水流方向。
   • 控制方式：泵组系统支持自动 / 手动控制，瓶组系统额外支持机械应急操作；开式系统需双独立火灾信号启动，闭式系统由喷头动作触发。
3. 喷头：
   • 闭式喷头：响应时间指数（RTI）≤50，公称动作温度高于环境最高温度 30℃，与无绝缘带电设备距离符合规定。
   • 布置要求：保证细水雾均匀覆盖，与墙壁距离≤最大间距 1/2，避开障碍物（无法避开时采取补偿措施）。
4. 管道：
   • 材质：采用奥氏体不锈钢管（如 022Cr19Ni10），连接件与管道材质一致，支持环压、焊接等连接方式。
   • 支吊架：间距符合规范，能承受充水重量及冲击，做防腐及防电化学腐蚀处理。

四、安装与调试

1. 安装规范：
   • 泵组、瓶组：固定牢固，压力表朝向操作面，安装高度 1.2-1.6m，操作面间距≥0.8m。
   • 喷头：在管道试压、吹扫后安装，用专用扳手，不拆装、改动，与吊顶 / 墙面距离符合设计。
   • 管道：安装前清洗，穿过墙体 / 楼板设套管（填充防火材料），焊接坡口符合标准。
2. 调试与试验：
   • 水压试验：压力为工作压力 1.5 倍，保压合格后吹扫（压力≤设计压力，流速≥20m/s）。
   • 联动试验：开式系统需实际喷放或模拟试验，闭式系统通过试水阀模拟，验证泵组、控制阀、信号反馈等动作正确性。

五、验收与维护

1. 验收标准：
   • 水源、泵组、瓶组、控制阀、管网、喷头等需符合设计参数，联动功能正常，主备电源切换可靠。
   • 开式系统需进行冷喷试验，响应时间符合设计。
2. 维护管理：
   • 日常：检查阀门状态、电源、设备间温度等。
   • 月度：检查组件外观、分区控制阀动作、水位 / 气压等。
   • 季度：泵组放水试验、管道支吊架检查等。
   • 年度：全面检查组件、清洗水箱 / 过滤器、系统联动试验等。

六、其他内容

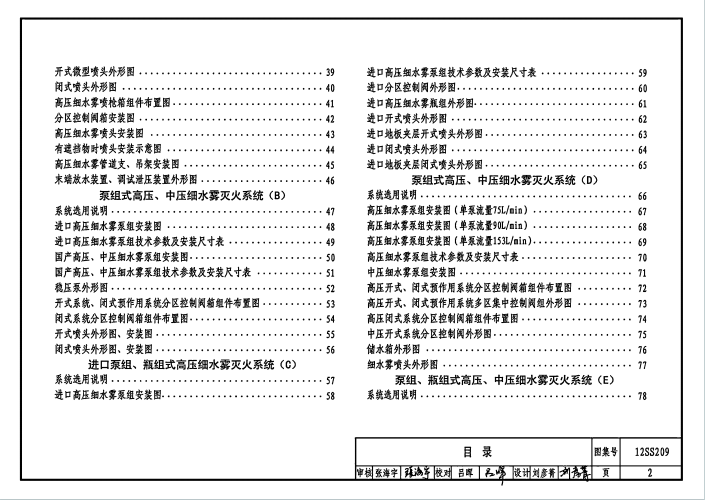

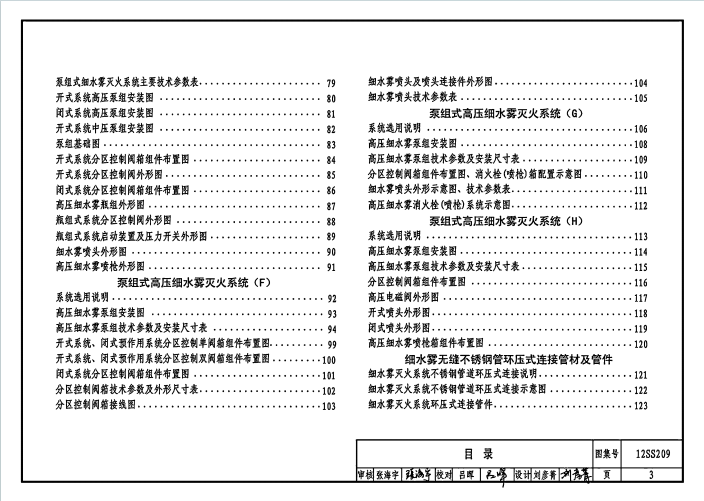

• 包含系统原理图、安装图、技术参数表（如泵组流量 / 压力、喷头流量系数）、管道连接详图等，为设计、施工提供具体指导。
• 首次编制细水雾灭火系统国标图集，统一了系统选用、安装及维护标准，推动相关技术规范应用。
