《脚手架验收内容逐一图文对照》

事故案例及原因分析

• 事故案例：列举了冷却塔脚手架垮塌、承重脚手架整体坠落、双排脚手架坍塌等多起事故。
• 原因分析：方案未严格进行结构载重计算，未考虑大风等安全因素；施工人员未按规程规范施工，连墙件等提前拆除；施工队伍资质不足，人员无证上岗，管理不到位；施工单位对问题整改不重视；脚手架材质不符合要求等。

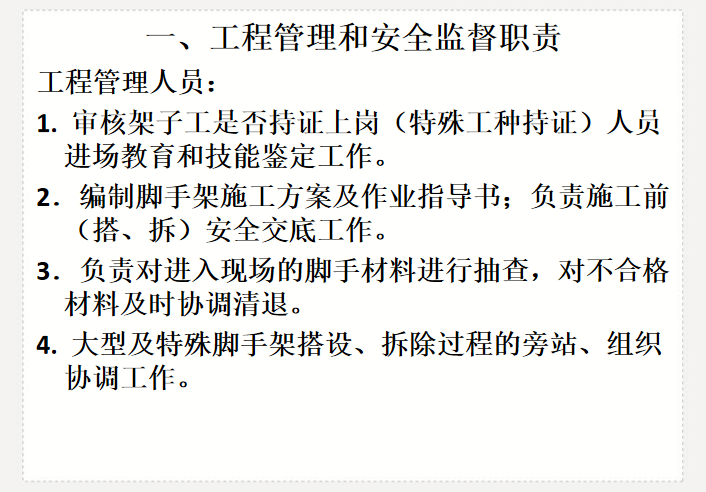

工程管理和安全监督职责

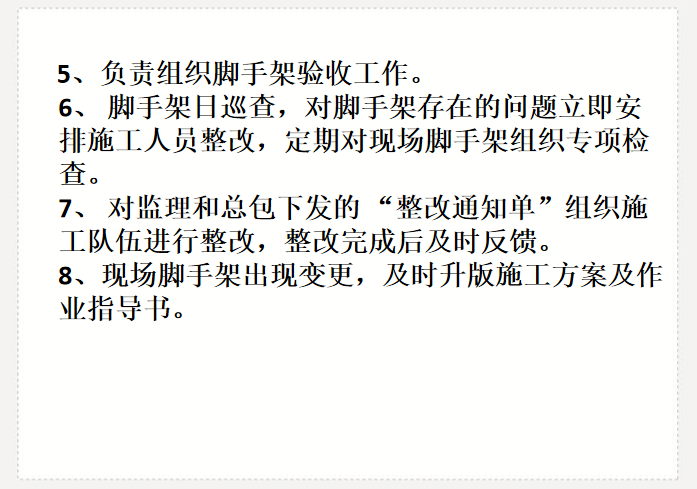

• 工程管理人员：审核架子工持证情况，编制施工方案及交底，抽查脚手材料，旁站大型脚手架搭拆，组织验收，进行日巡查和专项检查，整改反馈问题，更新变更后的方案等。

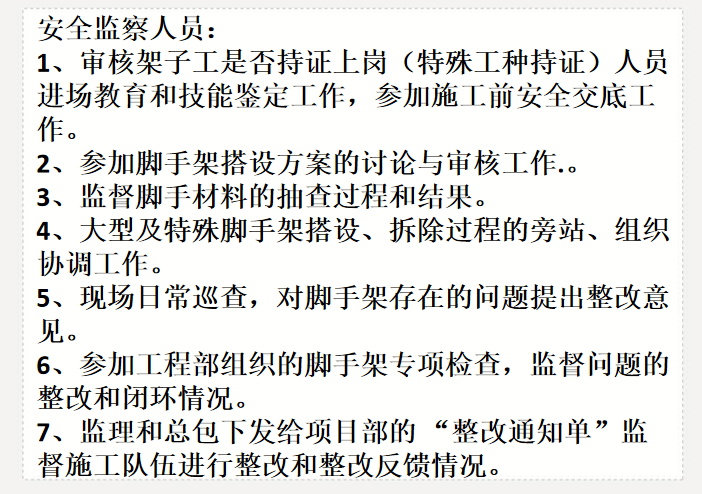

• 安全监察人员：审核架子工资质，参加方案讨论与审核，监督材料抽查，旁站大型脚手架搭拆，日常巡查并提出整改意见，监督问题整改闭环等。

脚手架主要验收阶段

脚手架验收分类及标准

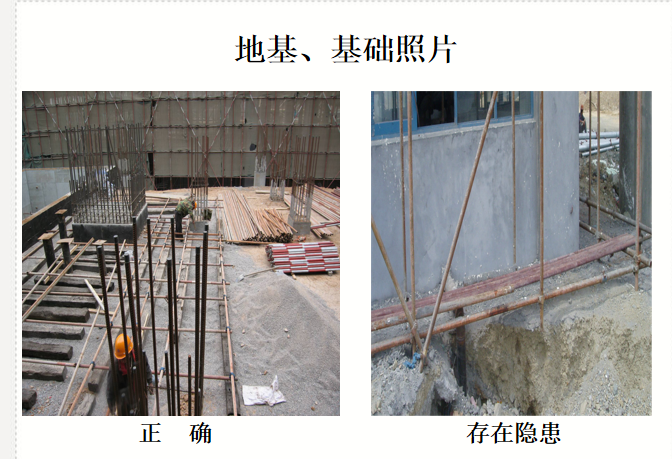

1. 地基、基础验收：根据搭设高度和土质计算，检查是否夯实、平整、有无积水。

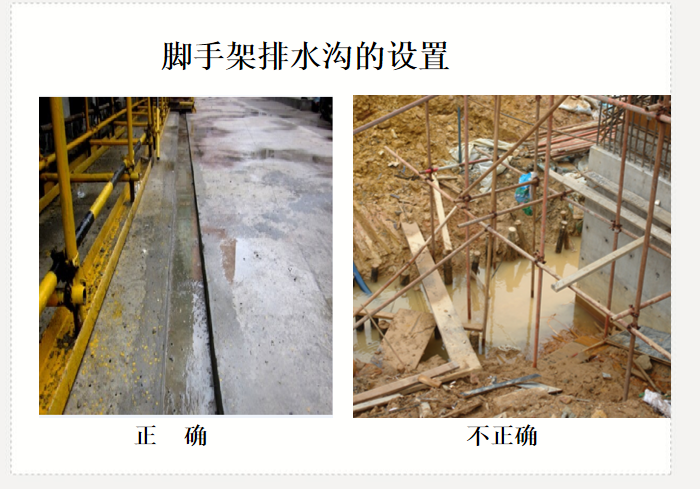

2. 排水沟验收：场地排水通畅，排水沟距立杆大于 500mm，宽度 200-350mm，深度 150-300mm，端部设集水井。
3. 垫板、底托验收：24m 以下脚手架垫板有规格要求，每根立杆位于垫板中间，底托位于垫板中心，且有宽度和厚度要求；24m 以上承载脚手架垫板厚度需计算。

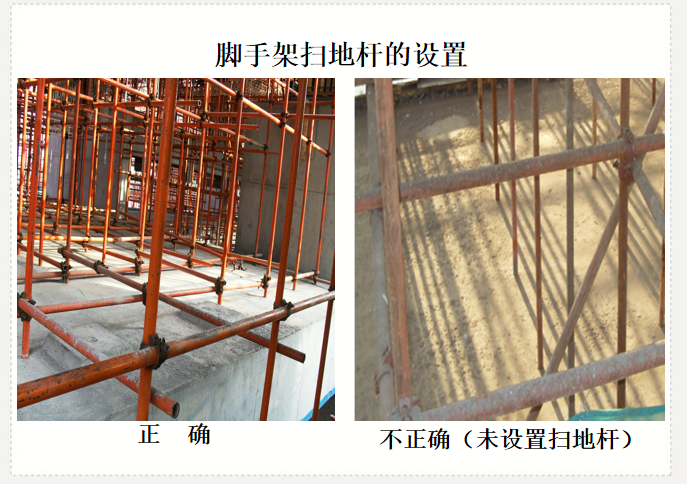

4. 扫地杆验收：与立杆连接，水平高差不大于 1m，距边坡不小于 0.5m，纵向和横向扫地杆有固定位置要求。

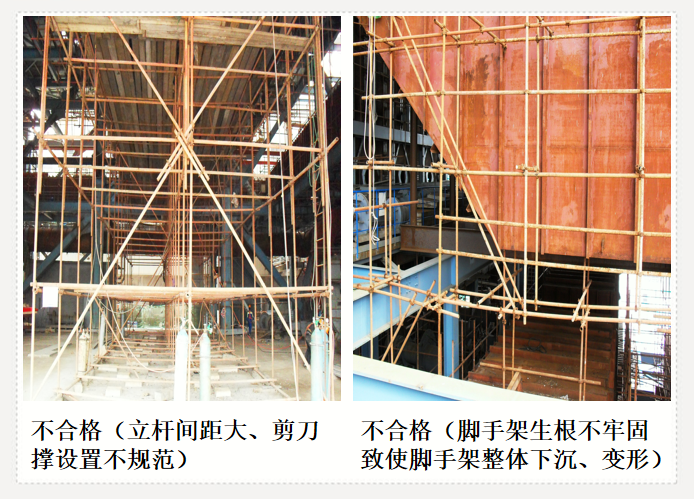

5. 主体验收：立杆、纵向和竖向水平杆间距符合要求，立杆接长除顶层顶部可搭接外其余用对接扣件，接头交错布置，小横杆设置符合规定，扣件不得代用、错用或使用带裂纹的。
6. 脚手板验收：满铺、对接或搭接正确，绑扎牢固，离开墙面距离及探头长度符合要求，材质合格。
7. 连墙件验收：优先采用刚性连墙件，不同高度脚手架连墙件设置步跨不同，从底层第一步纵向水平杆处开始设置，靠近主节点，布置方式合理，两端必须设置，24m 以上必须用刚性连墙件等。
8. 剪刀撑验收：24m 及以上双排脚手架外侧全立面连续设置，24m 以下在特定位置设置且由底到顶连续，斜杆固定位置符合要求，开口型双排脚手架两端设横向斜撑。
9. 上下措施验收：有爬梯和 “之” 形步道等，爬梯连续垂直设置并固定，步道宽度、坡度、防滑条设置符合要求。
10. 防坠落措施验收：安全网平整牢固齐全，外侧设密目网，垂直高度每 10m 设防坠落措施，安全网固定可靠。
