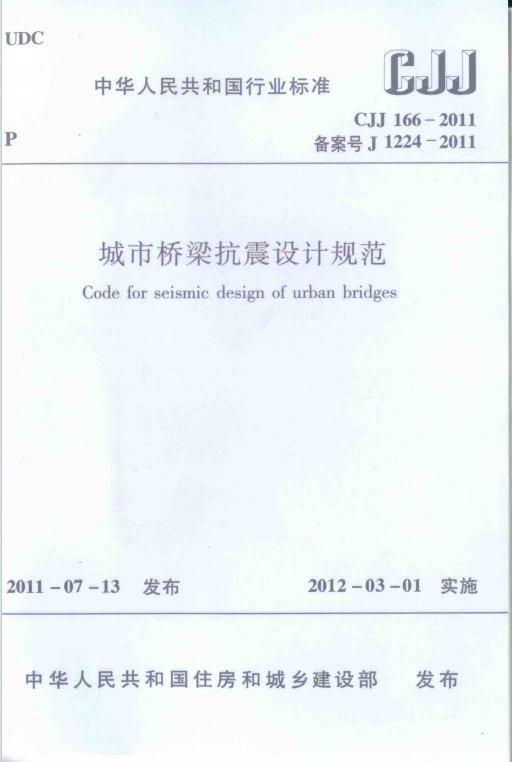

CJJ 166-2011《城市桥梁抗震设计规范》百度网盘PDF下载

一、编制背景与适用范围

• 背景：为规范城市桥梁抗震设计，减轻地震破坏，保障交通生命线安全，结合国内外抗震经验与技术制定。
• 范围：适用于地震基本烈度 6~9 度地区的城市梁式桥（含轨道交通桥）及跨度≤150m 的拱桥，斜拉桥、悬索桥和大跨度拱桥可参考抗震设计原则。

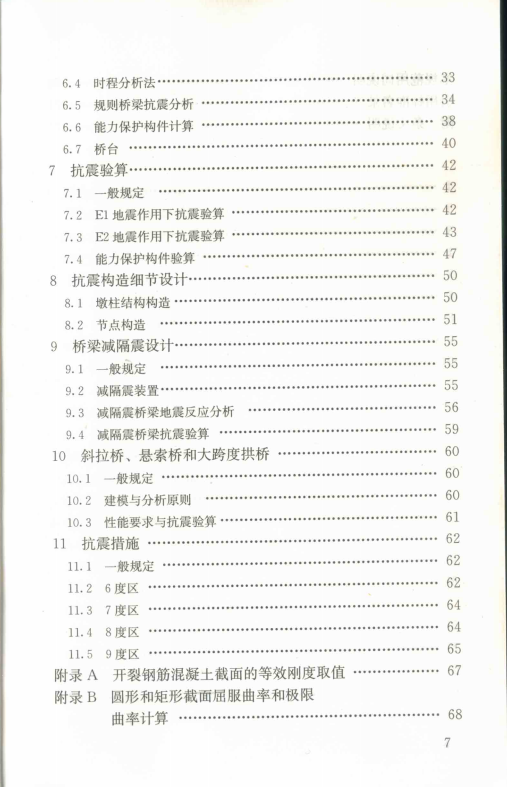

二、核心内容框架



1. 基本要求
   • 抗震设防分类：按桥梁重要性分为甲、乙、丙、丁四类，对应不同抗震标准。
   • 两级设防目标：
     • E1 地震（多遇地震）：结构弹性，基本无损伤，立即使用。
     • E2 地震（罕遇地震）：甲类桥梁可局部轻微损伤，乙类可有限损伤，丙丁类不致倒塌。
   • 设计方法：分为 A 类（需 E1+E2 验算）、B 类（仅 E1 验算）、C 类（仅构造要求）。
2. 场地与地基基础
   • 场地划分：分为有利、不利和危险地段，避开危险地段，液化土需判别与处理。
   • 地基验算：采用地震作用与永久作用组合，调整地基抗震承载力容许值，桩基需考虑液化影响折减。
3. 地震作用与分析
   • 作用组合：考虑水平向（顺桥向、横桥向）和竖向地震作用，斜拉桥、悬索桥需考虑空间效应。
   • 分析方法：
     • 规则桥梁：可采用单振型反应谱法，非规则桥梁需多振型或时程分析法。
     • 减隔震设计：通过延性构件或减隔震装置耗能，需验算支座位移与抗滑稳定性。
4. 抗震验算与构造
   • 构件验算：
     • 延性构件（墩柱）：验算屈服曲率、极限曲率及塑性转角，确保延性变形能力。
     • 能力保护构件（盖梁、基础、支座）：按超强弯矩设计，确保弹性工作。
   • 构造细节：
     • 墩柱塑性铰区加密箍筋，纵筋延伸至盖梁 / 承台，避免脆性破坏。
     • 节点构造需考虑主拉应力，配置足够箍筋防止剪切破坏。
5. 特殊桥梁设计
   • 斜拉桥 / 悬索桥：优先飘浮体系，塔梁弹性约束，考虑桩土相互作用与几何非线性。
   • 大跨度拱桥：主拱圈采用抗扭刚度大的截面，加强横向联系，设置风撑。
6. 抗震措施
   • 防落梁：设置限位装置、弹性垫块，梁端间距满足位移要求。
   • 不同烈度区措施：
     • 6~7 度：控制梁端间距，采用弹性衬垫。
     • 8~9 度：增设限位装置，加强墩台整体性，基础置于稳定土层。

三、关键技术要点

• 抗震体系：
  • 类型 I：塑性铰位于墩柱，通过墩柱延性耗能。
  • 类型 II：耗能部位位于支座或减隔震装置，延长周期降低地震力。
• 减隔震设计：
  • 装置需具备足够刚度与阻尼，验算剪切应变与滑动位移，优先选用铅芯橡胶支座、摩擦摆式支座。
• 能力保护设计：
  • 盖梁、基础内力按墩柱超强弯矩计算，确保 “强构件、弱节点” 原则。

四、附录与引用标准

• 附录 A~B：提供开裂截面等效刚度、屈服 / 极限曲率计算方法。
• 引用标准：《公路钢筋混凝土及预应力混凝土桥涵设计规范》《公路桥涵地基与基础设计规范》等，确保材料与构造设计协同。

五、规范特点

• 分级设防：针对不同桥梁类别与烈度，提供差异化设计要求，兼顾安全与经济。
• 延性设计：强调
