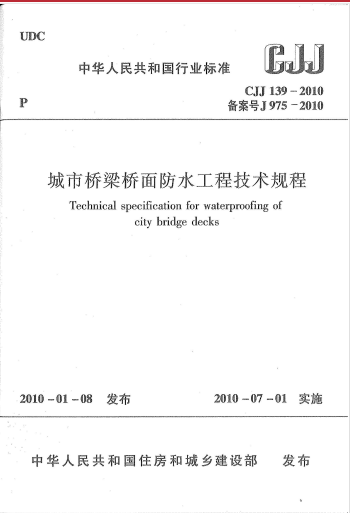

CJJ139-2010《城市桥梁桥面防水工程技术规程》百度网盘PDF下载

一、编制目的与适用范围

• 目的：规范城市桥梁桥面防水工程设计、施工及验收，提高防水技术水平，防止水渗入结构，保证耐久性。
• 范围：适用于基层为混凝土桥面板或整平层的城市桥梁桥面防水工程，涵盖设计、施工、质量验收全流程。

二、核心内容框架



1. 基本规定
   • 强制要求混凝土桥面铺装设防水层，明确防水等级划分（I 级、II 级），对应使用年限分别为≥15 年和≥10 年。
   • 按铺装类型（沥青混凝土 / 水泥混凝土）规定防水材料选型：沥青混凝土层采用柔性材料（卷材或涂料），水泥混凝土层采用刚性材料（如渗透结晶型），严禁卷材用于水泥混凝土铺装。
   • 强调材料相容性、施工资质及验收流程。
2. 防水系统设计
   • 设计内容：包括防水等级、形式、材料性能、排水设施及细部构造（如伸缩缝、排水口等）。
   • 细部要求：
     • 沥青混凝土铺装层采用卷材或涂料，需设胎体增强材料（如聚酯无纺布）；水泥混凝土铺装层采用刚性防水。
     • 严寒、化冰盐等恶劣环境需增设混凝土整平层，厚度≥60mm，强度≥C40。
     • 卷材搭接宽度、涂料厚度及胎体材料用量有明确参数（如热熔型卷材 I 级厚度≥4.5mm，涂料含胎体总厚度≥2.0mm）。
3. 施工控制
   • 基层要求：
     • 强度达 80% 以上方可施工，粗糙度（卷材 1.5~2.0mm，涂料 0.5~1.0mm）和平整度（≤1.67mm/m）需达标。
     • 含水率控制：卷材及聚氨酯涂料基层≤4%，聚合物类涂料基层≤10%。
   • 施工要点：
     • 基层处理剂需均匀涂刷，干燥后施工防水层；卷材施工环境气温≥5℃，涂料施工需避开雨雪及 5 级以上大风。
     • 卷材搭接错开≥500mm，涂料多遍涂布，胎体材料需浸透覆盖。
     • 沥青混凝土摊铺温度需与防水材料耐热度匹配（卷材高于耐热度 10~20℃且＜170℃，涂料低于耐热度）。
4. 质量验收
   • 主控项目：基层含水率、粗糙度、平整度；防水层粘结强度、厚度；沥青混凝土摊铺温度。
   • 一般项目：基层外观质量、防水层表观缺陷（如空鼓、皱褶）、排水口密封效果。
   • 检测方法：附录 A（粗糙度）、附录 B（粘结强度）、附录 C（抗剪强度）提供具体试验操作流程。
     • 细部构造处理：
       • 伸缩缝、排水口等部位需密封处理，卷材直抵结构立面并采用密封材料填充；排水口下缘低于防水层，覆盖土工布。
       • 防撞护栏、路缘石等附属构件与防水层衔接处需加强防水，避免渗漏。

     三、附录与引用标准

     • 附录 A~C：规定粗糙度、粘结强度、抗剪强度的检测方法及试验步骤。
     • 引用标准：涉及材料标准（如 JC/T 974、JC/T 975）、施工规范（如 JTG D60）等，确保材料与施工符合行业要求。

     四、规范特点

     • 强制性要求：第 3.0.1 条强制规定桥面设防水层及完善
