一、编制背景与适用范围

• 编制背景：为规范公路桥涵地基与基础设计，保障工程质量，在总结实践经验、吸取国内外研究成果基础上，对 JTG D63-2007 进行修订，体现安全、耐久、环保等理念。
• 适用范围：适用于各等级公路桥涵地基与基础的设计，包括新建、改建和扩建工程。

二、核心内容框架



1. 基本规定：明确设计安全等级、作用组合、承载力验算、稳定性验算等基本要求，规定地基承载力抗力系数等参数。
2. 地基岩土分类与工程特性：将地基岩土分为岩石、碎石土、砂土等类别，明确各类岩土的工程特性指标及地基承载力确定方法，包括载荷试验、原位测试及经验公式等。
3. 浅基础设计：涵盖埋置深度、地基承载力验算、沉降验算、稳定性验算等内容，规定不同地质条件下的设计要点。
4. 桩基础设计：包括桩的分类、构造要求、承载力计算（如摩擦型桩、端承型桩、嵌岩桩等）、群桩基础计算及负摩阻力等特殊情况处理。
5. 沉井基础设计：涉及沉井的构造、下沉验算（如下沉系数、稳定性验算）、井壁与刃脚计算及封底混凝土设计等。
6. 地下连续墙设计：包括作为支护结构和基础的设计要求，涉及墙体构造、内力计算、稳定性验算及与土体相互作用等。
7. 特殊地基与基础设计：针对软弱地基、湿陷性黄土地基、陡坡地基、岩溶地基及挤扩支盘桩基础等特殊情况，给出相应的设计方法和处理措施。

三、新增与调整要点

• 新增内容
  • 增加钢管混凝土组合桩计算规定，明确其截面刚度计算方法及应用场景。
  • 修订嵌岩桩嵌岩深度计算公式，考虑岩石强度、水平力和弯矩等因素，使计算更合理。
  • 补充软弱地基处理技术规定，如砂石桩、砂井预压等方法的设计参数和计算要点。
  • 新增湿陷性黄土地基桩基设计要求，明确湿陷性判别及桩基设计要点。
  • 增加陡坡地基与基础、岩溶地基与基础设计要求，考虑边坡稳定、岩溶顶板承载能力等因素。
  • 纳入挤扩支盘桩相关设计内容，规定支盘布置、构造及承载力计算方法。
• 调整内容
  • 优化地基岩土分类，细化岩石坚硬程度、风化程度、岩体完整程度等分级标准。
  • 调整桩基承载力计算参数，如后压浆灌注桩的侧阻力和端阻力增强系数，依据试验数据优化取值。
  • 完善沉井基础设计，调整井壁厚度、刃脚构造要求及下沉验算方法，提高沉井施工安全性。
  • 改进地下连续墙支护结构计算方法，采用竖向弹性地基梁法，考虑墙体与土体相互作用及环向效应。
  • 强化耐久性设计要求，明确基础结构在不同环境下的材料选择和构造措施。

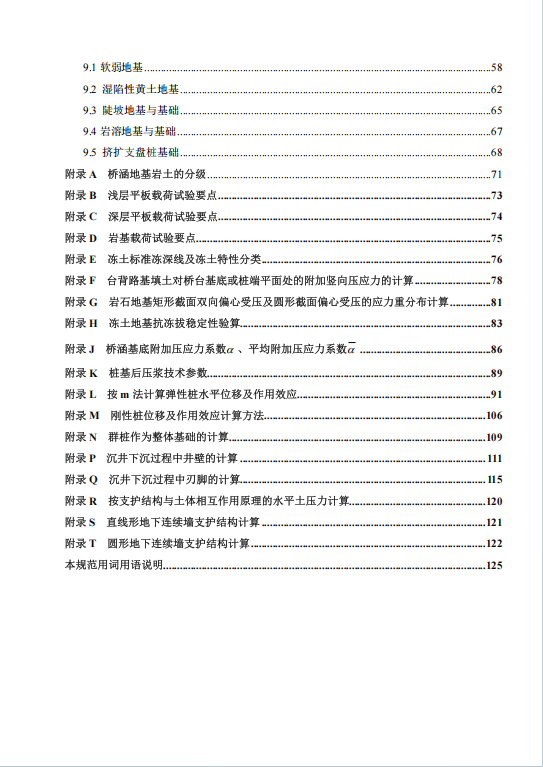

四、附录情况

五、修订特点

• 技术先进性：吸纳钢管混凝土组合桩、后压浆等新技术，提升基础设计的技术水平和适用性。
• 安全可靠性：强化稳定性验算和特殊地质条件下的设计要求，如陡坡、岩溶地基处理，保障基础安全。
• 环保与可持续性：强调因地制宜，合理选择基础形式和材料，减少对环境的影响。
• 可操作性：细化施工流程和参数，如成槽竖直度、钢筋保护层厚度等，便于现场施工控制和质量验收。
