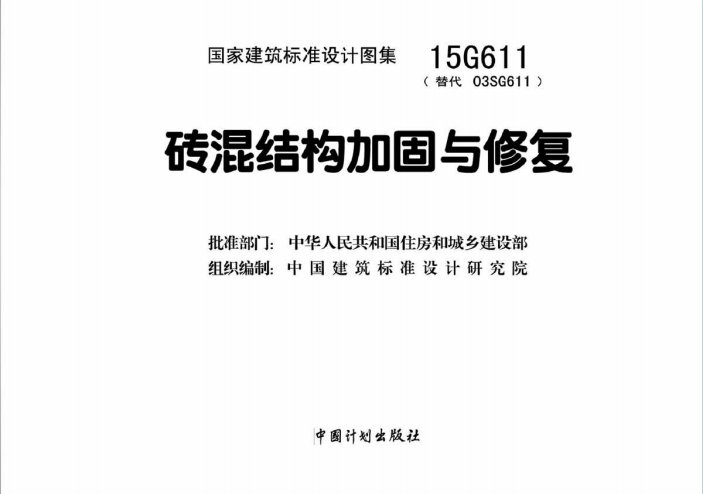

15G611《砖混结构加固与修复》百度网盘PDF电子版下载

一、编制与适用范围

• 编制背景：根据住房城乡建设部相关通知编制，由中国建筑科学研究院建筑结构研究所等单位主编，天津大学等参编。
• 适用对象：涵盖砖混结构房屋及构筑物的静力加固、抗震加固，包括裂损结构补强、功能改造加固、构件承载力加固及整体可靠性加固等。

二、核心技术内容

1. 加固总则与基本规定

• 加固程序：需遵循 “原结构可靠性与抗震鉴定→加固方案选择→施工图设计→审查→施工→竣工验收” 流程。
• 计算原则：采用线弹性分析方法，考虑原结构实际受力状况、加固部分应变滞后特点及与原结构共同工作程度。
• 材料要求：明确加固用块体、水泥、钢材、纤维、胶粘剂等材料的性能及等级要求，如块体强度不低于 MU10，砂浆强度不低于 M10 等。

2. 主要加固方法及应用

• 基础加固：
  • 补强注浆加固法：适用于基础裂损，通过钻孔注浆（水泥浆或环氧树脂）修复，钻孔倾角不小于 30°，孔距 0.5-1.0m。
  • 加大底面积法：采用混凝土套或钢筋混凝土套扩展基础，需设置 L 形锚筋（≥φ8@600），分批分段施工，每段 1.5-2.0m。
  • 其他方法：包括条形基础加腋、改筏板基础等。
• 砖柱加固：
  • 混凝土围套加固：围套厚度≥60mm（基础部分≥200mm），纵筋≥φ12，箍筋≥φ6@150，柱顶、柱底加密至 100mm。
  • 外包型钢加固：受力角钢≥L60×6，缀板≥-60×6，间距≤500mm，柱顶、柱底加密至 250mm，需防锈防火处理。
• 墙体加固：
  • 钢筋混凝土面层加固：面层厚度≥60mm（C25 以上），竖向筋≥φ12，横向筋≥φ6@150-200，采用 L 形锚筋（φ8@600）或 S 形穿墙筋（φ8@900）与原墙连接。
  • 钢筋网水泥砂浆面层加固：面层厚 35-50mm（M10 以上），钢筋网竖向筋≥φ8，水平筋≥φ6@≤300mm，锚筋间距同混凝土面层。
  • 其他方法：粘贴纤维布、增设扶壁柱、门窗洞口封堵等，如纤维布粘贴需锚固，搭接长度≥200mm。
• 梁、板加固：
  • 梁加固：增大截面（新增筋≥φ12，混凝土≥C25）、粘贴钢板（厚度≤10mm）、粘贴纤维布（正截面受弯沿纵向粘贴，斜截面受剪环向粘贴）等。
  • 板加固：预制板可采用增大截面（叠合层≥40mm）或粘贴纤维布；现浇板可粘钢板（扁钢规格 70-100×3-4）或纤维布，开洞需补偿配筋（面积≥切断筋 1.2 倍）。
• 房屋整体性加固：
  • 增设抗震墙：砌体墙厚≥190mm，设现浇带或钢筋网片；混凝土墙厚 140-160mm（C20），双排筋≥φ8@300。
  • 外加构造柱与圈梁：构造柱纵筋≥4φ12，箍筋≥φ6@150-200（楼盖上下 500mm 加密至 100mm）；圈梁纵筋≥4φ10，箍筋≥φ6@200，与墙体通过销键或锚筋连接。
  • 装配式楼盖加固：增浇叠合层（≥40mm，C25），分布筋≥φ6@150-200，通过穿墙筋或角钢连接。
• 其他构件加固：
  • 楼梯加固：板式楼梯可粘钢板或纤维布；梁式楼梯加固梯梁，装配式楼梯加强连接（钢筋套、蚂黄钉等）。
  • 悬挑阳台加固：采用支柱法（型钢支柱）、支架法（三角型钢支架）、拉杆法（φ16 钢筋 + 花篮螺栓）。
  • 烟囱与水塔加固：烟囱可外包型钢（H≤5m）或改钢烟囱（H>5m）；水塔采用扁钢构套、外加圈梁构造柱或钢筋网面层加固。

三、施工与验收要点

• 施工要求：加固前需清理原结构，处理界面（凿毛、涂界面剂），新增构件与原结构可靠连接（植筋、焊接等），避免扰动未加固部分。
• 质量控制：材料进场需检验，施工过程记录隐蔽工程、检验批质量等，验收需符合《建筑结构加固工程施工质量验收规范》GB 50550-2010。

四、图集价值
