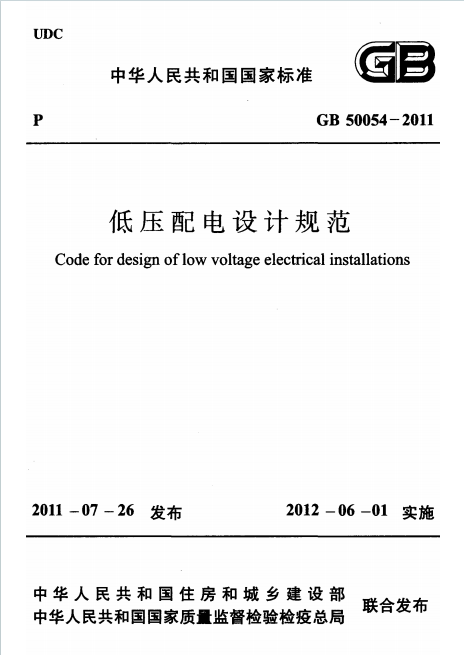

GB50054-2011《低压配电设计规范》百度网盘PDF下载

1. 总则：规范旨在保障低压配电设计中人身和财产安全、节约能源，适用于交流、工频 1000V 及以下的新建、改建和扩建工程，且设计需遵循其他相关现行标准 。
2. 术语：对预期接触电压、直接接触、间接接触等众多术语给出明确解释，统一了技术用语，为准确理解和执行规范奠定基础。
3. 电器和导体的选择：电器选择需综合考虑多方面因素，如环境、电压、电流、频率、短路条件下的性能等，同时对隔离电器、功能性开关电器、剩余电流动作保护电器等的选用作出规定。导体选择要依据敷设方式、环境条件、载流量、线路保护、机械强度等确定，还对中性导体、保护导体的截面选择给出具体要求 。
4. 配电设备的布置：配电室位置应靠近负荷中心，配电设备布置需遵循安全、可靠等原则，同时对室内管道、安全措施、建筑物要求等作出规定，如抬高落地式配电箱底部、设置出口和通道、规定建筑耐火等级等，以保障设备运行安全和人员操作维护便利 。
5. 电气装置的电击防护：分为直接接触防护和间接接触防护。直接接触防护可通过绝缘、遮栏或外护物、阻挡物、置于伸臂范围之外以及剩余电流动作保护器等措施实现；间接接触防护针对不同接地系统（TN、TT、IT）有不同要求，还涉及等电位联结等措施，以降低接触电压，保障人员安全 。
6. 配电线路的保护：配电线路需设置短路保护和过负荷保护，且上下级保护电器动作要有选择性。对短路保护的电器分断能力、绝缘导体热稳定等作出规定；过负荷保护电器宜采用反时限特性，对动作特性、安装位置等有明确要求；对于电气火灾防护，在特定情况下宜设置剩余电流监测或保护电器 。
7. 配电线路的敷设：敷设需综合考虑场所环境、建筑物特征等因素，对绝缘导线布线、钢索布线、裸导体布线、封闭式母线布线、电缆布线、电气竖井布线等不同布线方式的适用场所、安装要求、防火封堵等方面进行详细规定，确保线路敷设安全、合理 。
8. 附录 A：给出系数 k 值的计算方法及不同情况下的系数取值，用于保护导体截面积计算，为设计提供关键参考数据。
