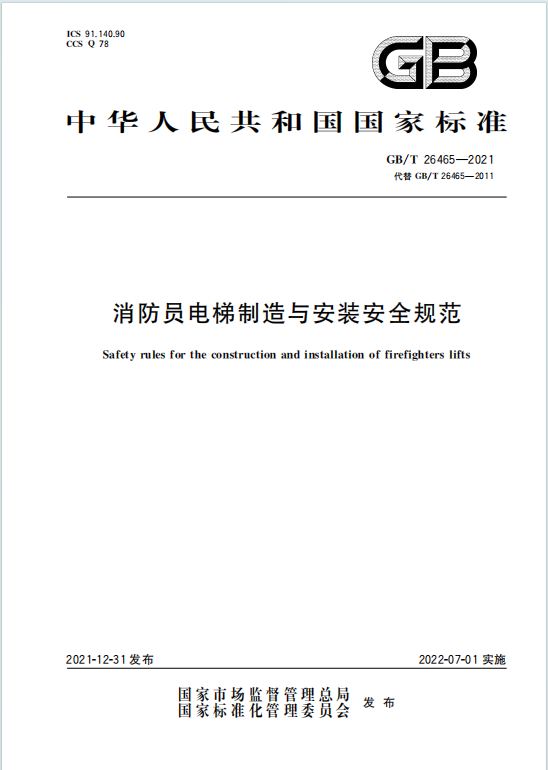

GBT26465-2021《消防员电梯制造与安装安全规范》百度网盘PDF电子版下载

一、基本信息与适用范围

1. 适用对象：
   • 适用于在火灾时供消防员专用的电梯，需同时符合 GB/T 7588.1-2020《电梯制造与安装安全规范》，若存在冲突以本标准为准。
   • 不适用于部分封闭井道电梯、非耐火建筑中的电梯及在用电梯的重大改装。
2. 核心目标：在火灾情况下，通过特殊设计和保护措施，确保电梯能持续运行足够时间，满足消防员运送人员和设备的需求。

二、关键术语定义

• 消防员电梯：设置在耐火封闭结构内，具备前室和备用电源，正常时供乘客使用，火灾时专供消防员使用的电梯。
• 前室：消防员电梯与安全出口（如楼梯）之间的安全区域，通过耐火结构防止火、烟侵入。
• 消防员入口层：预定供消防员进入电梯的楼层，需设置专用控制开关。

三、重大危险清单



• 火、热、烟侵入井道或前室；
• 水进入井道导致设备故障；
• 电梯运行中断延误消防服务（超过 2 分钟）；
• 消防员被困轿厢或前室；
• 供电失效、控制系统故障等。

四、安全要求与防护措施

（一）环境与建筑要求

1. 耐火与隔离：
   • 井道、层门、前室等需达到与建筑结构同等的防火等级（通常不低于 2 小时耐火极限）；
   • 井道内不得设置消防喷淋装置，与其他电梯共用井道时需确保其他电梯故障不影响消防员电梯。
2. 水管理：
   • 优先采取措施防止水进入井道（如层站前设排水道、斜坡）；
   • 底坑最高允许水位默认 0.5m，电气设备需具备防水保护（如底坑设备防护等级≥IP67，井道内设备≥IPX3）。
3. 井道加压：
   • 若采用井道加压防烟，需控制气流速度，避免电缆晃动或门运行受阻，噪声需≤80dB（距对讲机 0.5m 处）。

（二）电梯基本要求

1. 轿厢与速度：
   • 最小轿厢尺寸：宽≥1100mm、深≥1400mm，额定载重量≥800kg；运送担架时≥1000kg，尺寸需适配担架规格。
   • 运行时间：提升高度≤200m 时，从入口层到最高消防楼层≤60s；超 200m 时，每增加 3m 可延长 1s。
2. 救援与逃生：
   • 轿顶设安全窗（净尺寸≥0.5m×0.7m），配备符合标准的救援梯子，支持从轿厢内自救或外部救援；
   • 相邻层门地坎间距＞7m 时，需设井道安全门，梯子最大长度≤6m。

（三）电气与控制系统

1. 供电：
   • 需配备第一电源和第二电源（如发电机），第二电源需支持电梯满载运行至少 2 小时（与建筑耐火极限匹配），转换时间≤1 分钟。
   • 供电电缆、转换开关需防火保护，等级不低于井道耐火等级。
2. 消防服务控制：
   • 阶段 1（优先召回）：触发后电梯自动返回消防员入口层，开门待命，层站控制失效，仅保留开门和报警按钮。
   • 阶段 2（消防员控制）：消防员通过轿厢内按钮操作，仅允许登记一个指令，门保护装置（受烟热影响的）失效，确保门能强制关闭。
3. 通信系统：
   • 需配备双向语音对讲系统，连接轿厢、消防员入口层、机房（或紧急操作屏），阶段 1 和阶段 2 全程有效。
