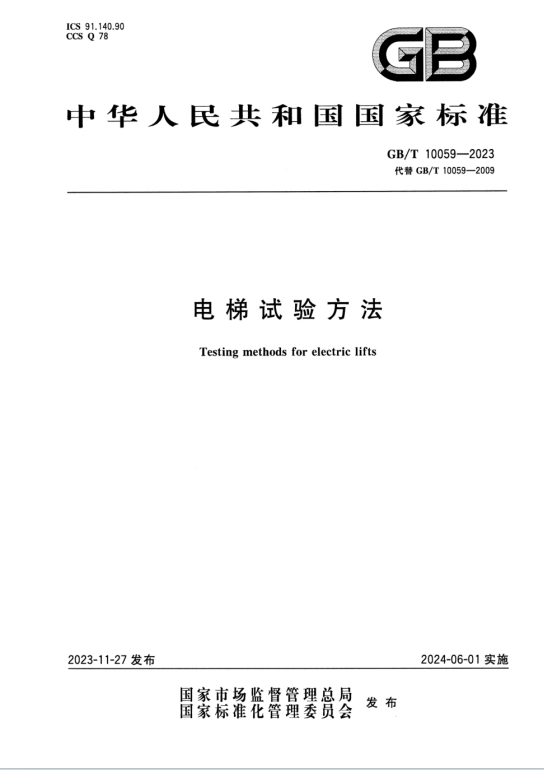

GBT10059-2023《电梯试验方法》百度网盘PDF电子版下载

一、基本信息与适用范围

1. 适用对象：
   • 适用于额定速度≤6.0m/s 的曳引式电梯和≤0.63m/s 的强制式电梯；
   • 额定速度＞6.0m/s 的曳引式电梯可参照执行，不适用部分由供需双方协商；
   • 不适用于液压电梯、杂物电梯、家用电梯、仅载货电梯和斜行电梯。
2. 试验目的：通过系统的试验方法，验证电梯整机及部件的安全性能、运行性能和可靠性，确保符合相关标准要求。

二、试验前的准备

1. 样机要求：
   • 依据 GB/T 7588.1-2020、GB/T 10058-2023 等标准设计、制造和安装；
   • 需提供完整的技术文件（如设计图纸、型式试验证书等）。
2. 试验条件：
   • 环境符合 GB/T 10058-2023 中 4.2 的规定（如温度 5℃~40℃、湿度≤90%）；
   • 仪器精度需满足要求（如质量、力、距离误差≤±1%，加速度误差≤±2%）。

三、整机试验

（一）安全装置与保护功能试验

1. 核心安全装置：
   • 限速器 – 安全钳系统：测试限速器动作速度（至少 20 次试验）、安全钳制动效果（瞬时式 / 渐进式分别在额定载重量 / 125% 额定载重量下试验）；
   • 缓冲器：蓄能型验证复位性能，耗能型测试减速度、复位时间及耐压性（5 倍最大压力持续 2min）；
   • 轿厢上行超速保护装置：空载轿厢以≥额定速度上行，触发装置后测量减速度；
   • 轿厢意外移动保护装置：验证制停距离、减速度及自监测功能。
2. 其他安全功能：
   • 层门 / 轿门联锁、旁路装置功能；
   • 紧急操作装置（手动 / 电动）的操作力和速度；
   • 制动器状态监测（制动力不足时电梯停运）；
   • 包覆绳（带）的承载体监测（断丝时禁止启动）。

（二）电梯性能试验

1. 运行参数：
   • 速度偏差：半载运行时速度为额定速度的 92%~105%；
   • 加速度 / 减速度：按 GB/T 24474.1-2020 测量，乘客电梯最大绝对值≤1.5m/s²；
   • 平层精度：±10mm，平层保持精度 ±20mm（超差需校正）；
   • 平衡系数：通过 30%~60% 额定载重量下的电流 – 载荷曲线确定，需在 0.40~0.50 范围内。
2. 舒适性与噪声：
   • 振动：垂直振动峰峰值≤0.30m/s²（A95≤0.20m/s²），水平振动峰峰值≤0.20m/s²（A95≤0.15m/s²）；
   • 噪声：机房≤80~85dB，轿厢内≤55~60dB，开关门≤65dB，无机房电梯层门处≤65dB（速度≤2.5m/s 时）。
3. 开关门时间：中分门≤4.9s，旁开门≤5.9s（宽度≤1300mm）。
