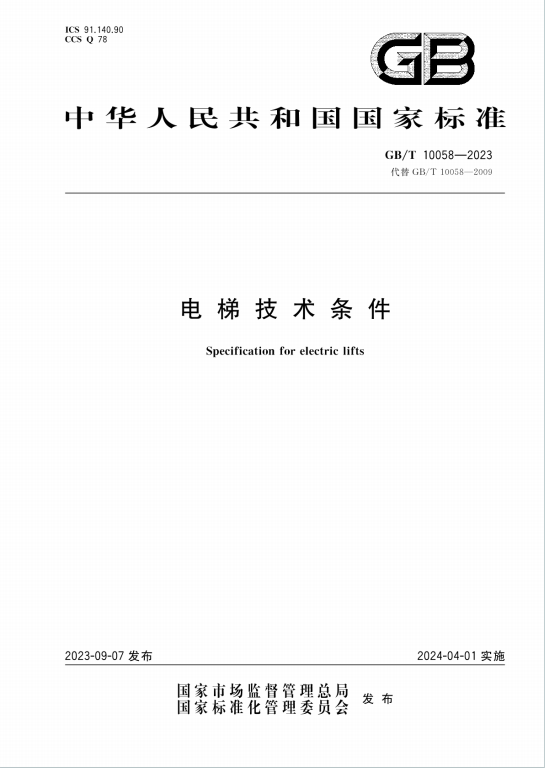

GBT10058-2023《电梯技术条件》百度网盘PDF电子版下载

一、基本信息与适用范围

1. 适用对象：
   • 适用于额定速度≤6.0m/s 的曳引式电梯和≤0.63m/s 的强制式电梯；
   • 额定速度＞6.0m/s 的曳引式电梯可参照执行，不适用部分由供需双方协商；
   • 不适用于液压电梯、杂物电梯、家用电梯、仅载货电梯和斜行电梯。
2. 标准定位：与 GB/T 7588.1-2020、GB/T 7588.2-2020 等标准配合使用，明确电梯整机及部件的技术性能底线。

二、核心术语定义



• 曳引式电梯：通过悬挂钢丝绳或包覆绳（带）与曳引轮的摩擦力驱动的电梯；
• 复合对重块：多种材料混合固化而成的对重块；
• 压制对重块：金属材料经高温高压形成的对重块。

三、技术要求

（一）基本要求与使用条件

1. 基本要求：
   • 零部件设计合理、材料强度达标，禁用石棉等有害材料；
   • 具备良好可维护性，确保使用寿命内正常工作。
2. 使用环境：
   • 海拔≤1000m（超海拔需修正设备参数）；
   • 机房 / 井道温度 5℃~40℃，湿度符合规定（最高 40℃时≤50%）；
   • 供电电压波动≤±7%，环境无污染性 / 易燃性气体。

（二）整机性能

1. 运行参数：
   • 速度偏差：半载运行时速度为额定速度的 92%~105%；
   • 加速度 / 减速度：乘客电梯最大绝对值≤1.5m/s²，A95 值根据速度分级（1.0~2.0m/s 时≥0.5m/s²，2.0~6.0m/s 时≥0.7m/s²）；
   • 开关门时间：中分门≤4.9s，旁开门≤5.9s（宽度≤1300mm）。
2. 舒适性与噪声：
   • 振动：垂直振动峰峰值≤0.30m/s²（A95≤0.20m/s²），水平振动峰峰值≤0.20m/s²（A95≤0.15m/s²）；
   • 噪声：机房≤80~85dB，轿厢内≤55~60dB，开关门≤65dB。
3. 精度与平衡：
   • 平层准确度 ±10mm，平层保持精度 ±20mm（超差需校正）；
   • 平衡系数 0.40~0.50。
4. 安全装置：
   强制要求 31 项安全装置及功能，包括断相 / 错相保护、限速器 – 安全钳联动、终端缓冲、层门联锁、上行超速保护、轿厢意外移动保护等，新增语音播报系统（困人、救援时提示）、门触点电路监测等。

（三）关键部件要求

1. 驱动主机：
   • 制动器分两组装设，需通过 200 万次动作试验，监测制动状态（失效时电梯停运）；
   • 减速箱无渗漏，电机能效符合 GB 30253，定子绕组温升达标。
2. 悬挂装置：
   • 钢丝绳直径≥8mm，安全系数符合规定；包覆绳（带）需有承载体监测、异常伸长保护；
   • 曳引轮与绳径比≥40，确保 125% 额定载荷下不打滑。
3. 对重与导轨：
   • 复合 / 压制对重块需通过跌落试验（裂纹、质量损失有限制）；
   • 每根导轨至少 2 个支架，宜采用 T 型或空心导轨。
4. 其他部件：
   • 限速器：承受 3 次自由落体试验无损坏；
   • 安全钳、缓冲器：符合 GB/T 7588.1-2020；
   • 层门：耐火型需通过 120min 完整性测试。

（四）特殊电梯附加要求

• 残障人员电梯：符合 GB/T 24477；
• 消防员电梯：符合 GB/T 26465；
• 防爆电梯：符合 GB/T 31094；
• 抗震 / 火灾特性：分别符合 GB/T 31095、GB/T 24479。

四、可靠性与试验规则

1. 可靠性要求：
   • 整机：60000 次启制动故障≤5 次，修复时间≤1h；
   • 控制柜：60000 次启制动故障≤2 次。
2. 试验规则：
   • 出厂检查：按制造单位标准；
   • 交付前检查：试运行 1000 次（空载、额定载荷）无故障；
   • 型式检验：首次制造、参数变更等情况需进行，覆盖第 4、5 章及 GB/T 7588.2-2020 内容。

五、标志、包装与技术档案

1. 标志：轿厢内设产品标志，部件铭牌需包含型式试验信息。
2. 技术档案：制造单位需保留安装地点、参数、部件证书、电气图等资料（见附录 A），确保可追溯性。
