一、基本信息与适用范围

1. 标准属性：作为 GB/T 7588 的第 2 部分，与第 1 部分（GB/T 7588.1-2020）配合使用，技术内容以强制性要求为基础，部分条款参考国际标准 ISO 8100-2:2019 并结合我国国情调整。
2. 适用对象：适用于乘客电梯和载货电梯的关键部件，涵盖安全部件的型式试验、结构设计、强度计算、性能检验等环节，明确了部件在制造和安装中的安全底线。

二、核心术语定义

• 安全部件：实现电梯安全功能且需通过型式试验的部件（如安全钳、限速器、门锁装置等）。
• 型式试验证书：由被批准机构出具，证明部件样品符合标准要求的文件。
• 被批准机构：具备资质开展安全部件型式试验的机构。

三、重大危险清单



• 机械危险：加速 / 减速动能、运动部件挤压、弹性元件失效、坠落物、结构强度不足等；
• 电气危险：电弧、电磁干扰、带电部件暴露、短路、过载等；
• 环境危险：温度、湿度、污染等级等环境因素对部件性能的影响。

四、安全部件的型式试验

（一）通用要求

• 试验目的：验证部件结构、动作及性能符合安全要求，涵盖机械、电气和电子部件的耐久性、强度、可靠性等。
• 一般要求：试验样品需完整，仪器精度需满足规定（如质量、力、距离误差≤±1%，加速度误差≤±2%），试验结果需形成证书（含附录 A 规定的内容）。

（二）关键部件试验细则

1. 层门 / 轿门门锁装置
   • 试验内容：包括机械耐久试验（100 万次循环）、静态力试验（铰链门 3000N，滑动门 1000N）、动态冲击试验（4kg 重物从 0.5m 坠落），以及电气触点的断路能力和绝缘测试。
   • 合格标准：试验后无影响安全的磨损、变形或断裂，电气部件正常动作。
2. 安全钳
   • 分类：瞬时式和渐进式，试验需验证其制动力、减速度及允许质量范围。
   • 瞬时式：通过 “距离 – 力” 曲线计算吸收能量，确定允许质量；
   • 渐进式：通过自由落体试验验证平均减速度（不超过 1.0gn）、制动距离及摩擦件耐久性。
3. 限速器
   • 试验内容：动作速度范围（至少 20 次试验）、电气安全装置响应、提拉力（≥300N），需模拟 0.9gn~1.0gn 加速度工况（自由落体状态）。
4. 缓冲器
   • 耗能型（液压）：验证减速度（忽略≤0.5m/s² 的爬行段）、复位时间（≤120s）及耐压性能（5 倍最大压力持续 2min）；
   • 非线性蓄能型：验证冲击后的减速度峰值、反弹速度及部件完整性。
5. 其他安全部件
   • 轿厢上行超速保护装置：试验制停距离、减速度及速度监测部件的可靠性；
   • 轿厢意外移动保护装置：验证检测、触发及制停子系统的响应时间和协同动作；
   • 破裂阀 / 单向节流阀：模拟管路失效时的关闭动作、压力峰值及耐压性能。

五、设计计算与结构要求

（一）导轨验算

• 需考虑弯曲应力、压弯应力、翼缘弯曲应力及变形，计算公式涵盖不同载荷工况（安全钳动作、正常运行、装载），确保合成应力不超过许用值。
• 示例见附录 C，包括导向力、弯矩、应力合成及变形的具体计算步骤。

（二）曳引力计算

• 基于欧拉公式（T1​/T2​≤efα），考虑正常运行、装载、紧急制动及滞留工况，明确不同绳槽类型（U 型、V 型）的当量摩擦系数计算方法，示例见附录 D。

（三）悬挂钢丝绳安全系数

• 需结合滑轮等效数量（考虑弯折次数和反向弯折影响）、曳引轮与绳径比（D1​/dr​），通过公式或图表确定最小安全系数（示例见附录 E）。

（四）液压系统部件

• 柱塞、缸筒、硬管的壁厚计算需满足抗过压要求（考虑摩擦损失和压力峰值系数），抗压弯计算需覆盖单级和多级液压缸，确保在最不利工况下的结构稳定性。

六、电气与可编程系统要求

1. 电气元件故障排除：明确各类元件（电阻、电容、半导体、光耦合器等）的可排除故障条件（如短路、断路），见表 3。
2. 安全相关可编程电子系统（PESSRAL）：需符合附录 B 的设计原则，包括硬件 / 软件故障控制、SIL 等级（1~3 级）对应的特定措施，参考 GB/T 35850.1-2018。

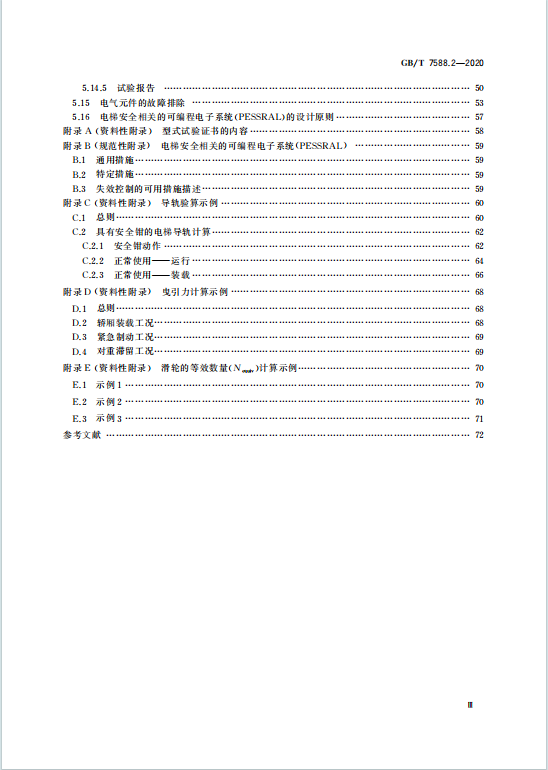

七、附录要点

• 附录 A：规定型式试验证书的必备内容（如机构名称、产品型号、试验日期等）。
• 附录 B：规范性附录，明确 PESSRAL 的通用及特定措施（硬件、软件、过程控制）。
• 附录 C~E：资料性附录，提供导轨验算、曳引力计算、滑轮等效数量计算的示例，指导实际应用。
