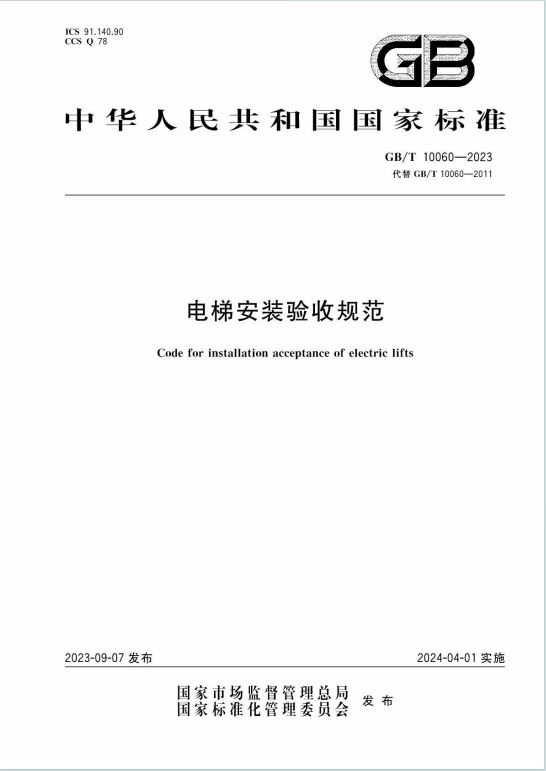

GBT10060-2023《电梯安装验收规范》百度网盘PDF电子版下载

一、基本信息与适用范围

1. 适用对象：
   • 适用于额定速度≤6.0m/s 的曳引式电梯和≤0.63m/s 的强制式电梯；
   • 额定速度＞6.0m/s 的曳引式电梯可参照执行，不适用部分由供需双方协商；
   • 不适用于液压电梯、杂物电梯、家用电梯、仅载货电梯和斜行电梯。
2. 验收目的：通过系统检查和试验，验证电梯安装质量是否符合安全标准，确保其运行可靠性和安全性。

二、验收前提条件

1. 资料要求：需提供完整的纸质或电子资料，包括制造单位的型式试验证书、安装说明书、电气原理图，以及安装单位的自检报告、安装质量证明等。
2. 环境要求：机器空间、井道等区域需清理干净，无杂物和积水，通风符合标准；通道畅通，门窗防风雨，且设置必要的警示标识。
3. 设备状态：电梯已安装竣工，能连续正常运行，安全设施和保护功能完备有效。
4. 仪器要求：试验仪器和量具需经计量检定合格，精度符合 GB/T 10059-2023 的规定。

三、验收检查项目及要求

（一）机器空间和滑轮间

1. 通道与空间：
   • 通道宽度≥0.5m（无运动部件时≥0.4m），工作区域净高度≥2.1m（滑轮间≥1.5m）；
   • 控制柜前净面积深度≥0.7m、宽度≥0.5m（或控制柜全宽）。
2. 电气与设备：
   • 主开关需能切断电梯所有供电，且断开后电梯无法自动运行；
   • 断相、错相保护装置功能有效，接触器和继电器需为 AC-15 或 DC-13 型；
   • 电气布线需分离敷设，接地可靠，绝缘电阻符合 GB/T 7588.1-2020 的要求（动力电路≥0.5MΩ）。
3. 驱动主机与制动器：
   • 制动器机械部件至少分两组，一组失效后剩余部件仍能制动轿厢；
   • 需能从井道外独立测试每组制动器，制动状态监测功能有效（失效时电梯停运）。

（二）井道

1. 结构与安全空间：
   • 井道壁需全封闭或部分封闭，玻璃面板需为夹层玻璃；
   • 轿厢与对重间距≥50mm，轿顶和底坑避险空间符合 GB/T 7588.1-2020 的规定。
2. 导轨与缓冲器：
   • 每根导轨至少 2 个支架，间距≤2.5m，导轨接头台阶≤0.05mm（带安全钳的导轨）；
   • 缓冲器需固定牢固，耗能型缓冲器复位时间≤120s，非线性蓄能型需通过耐水解测试。

（三）轿厢

1. 基本要求：
   • 轿厢内净高度≥2.0m，有效面积与额定载重量匹配，地板水平度偏差≤3/1000；
   • 轿顶护栏高度≥1.1m，护脚板宽度≥层门地坎宽度，高度≥0.75m。
2. 安全装置：
   • 安全钳动作后轿厢倾斜度≤5%，上行超速保护装置需能制停轿厢或降低速度至缓冲器设计范围；
   • 轿厢意外移动保护装置制停距离需在型式试验证书范围内，制停部件作用可靠。
