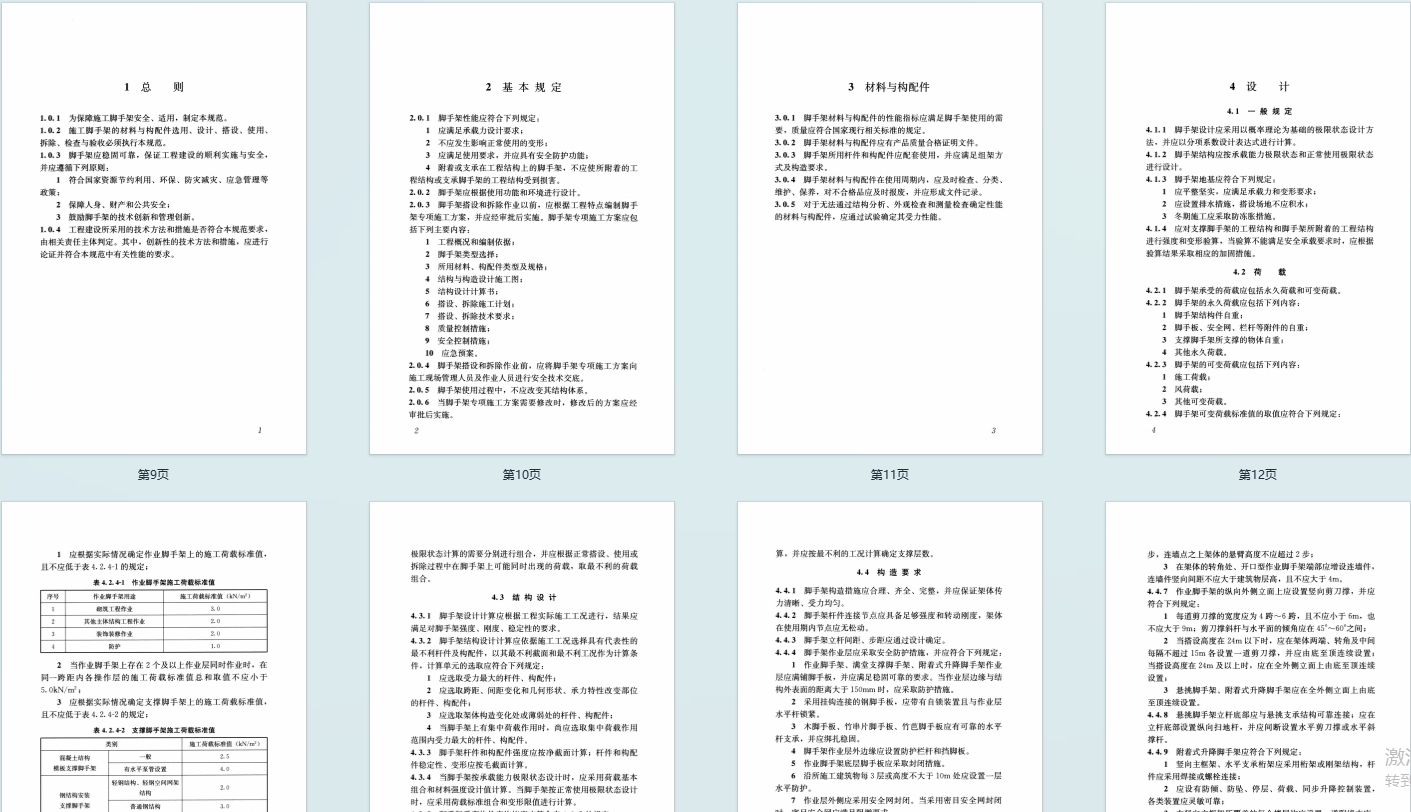

GB55023-2022《施工脚手架通用规范》

一、标准概况



二、核心技术内容

1. 总则与基本规定

• 适用范围：适用于施工脚手架的材料与构配件选用、设计、搭设、使用、拆除、检查与验收，所有相关活动必须严格执行本规范。
• 基本原则：脚手架应稳固可靠，符合资源节约、环保、防灾减灾等政策，保障人身和公共安全，鼓励技术与管理创新。
• 性能要求：需满足承载力设计、无影响使用的变形、具备安全防护功能，且不得损害所附着或支承的工程结构。
• 专项施工方案：搭设和拆除前必须编制专项方案，经审批后实施，内容应包括工程概况、设计计算、搭设计划、安全措施等；方案修改后需重新审批。

2. 材料与构配件

• 质量要求：性能指标需满足使用需求，符合国家现行标准，并有产品质量合格证明文件。
• 配套使用：杆件和构配件应配套，满足组架方式及构造要求。
• 维护与报废：使用周期内需及时检查、维护，不合格品应报废并记录；无法通过常规检查确定性能的，需通过试验验证。

3. 设计要求

• 设计方法：采用以概率理论为基础的极限状态设计法，按承载能力极限状态（强度、稳定性）和正常使用极限状态（变形）设计。
• 荷载规定：
  • 永久荷载：包括结构件自重、脚手板、安全网等附件自重，以及支撑的物体自重。
  • 可变荷载：包括施工荷载（砌筑工程 3.0kN/m²，装饰装修 2.0kN/m² 等）、风荷载、动力荷载（乘以 1.35 动力系数）等。
  • 荷载组合：按最不利工况组合，考虑正常搭设、使用或拆除时的荷载情况。
• 结构设计：
  • 计算单元选取受力最大、构造薄弱或有集中荷载的杆件及构配件。
  • 强度按净截面计算，稳定性和变形按毛截面计算。
  • 受弯构件容许挠度：脚手板、水平杆件为 1/150 与 10mm 取较小值；悬挑或模板支撑受弯杆件为 1/400。
• 构造要求：
  • 立杆间距、步距由设计确定，节点需具备足够强度和刚度。
  • 作业层需满铺脚手板，外侧设防护栏杆和挡脚板，每 3 层或≤10m 设水平防护，外侧用阻燃安全网封闭。
  • 连墙件采用刚性构件，水平间距≤3 跨、竖向间距≤3 步，转角处增设。
  • 24m 以下脚手架两端及中间每隔≤15m 设剪刀撑；24m 及以上全外侧连续设置；支撑脚手架高宽比≤3.0，设竖向和水平剪刀撑。

4. 搭设、使用与拆除

• 搭设要求：
  • 按顺序搭设，一次搭设高度不超过最上层连墙件 2 步，自由高度≤4m；剪刀撑等加固件同步搭设。
  • 连墙件随架体同步安装，操作层高出连墙件 2 步及以上时设临时拉结。
  • 安全防护设施（防护网、栏杆等）同步安装。
• 使用要求：
  • 作业层荷载不超过设计值，6 级及以上大风、雷雨天气停止架上作业；雨、雪后采取防滑措施。
  • 严禁固定泵管、卸料平台等设施在作业脚手架上，不得悬挂起重设备。
  • 定期检查架体状态，遇偶然荷载、强风、大雨、停用 1 个月等情况后需检查确认安全方可使用。
  • 出现杆件破坏、架体失稳等危险状态时，立即撤离人员并处置。
• 拆除要求：
  • 自上而下逐层拆除，同层先外后内；连墙件随架体同步拆除，不得先拆连墙件后拆架体。
  • 分段拆除时，对未拆除部分加固；严禁高空抛掷材料，设专人指挥。

5. 检查与验收

• 材料检验：进场时按批次、品种、规格检验，外观和实测实量结合，关键构配件（如附着式升降脚手架的防坠装置）全数检验。
• 阶段检查：基础完工后、首层水平杆搭设后、每搭设一个楼层高度、升降前后等阶段需检查合格方可使用。
• 验收内容：包括材料质量、搭设场地、架体质量、技术资料（方案、合格证等），验收不合格不得使用。

三、规范特点
