成县中医医院整体搬迁建设项目机电安装BIM技术应用（全套文件共包含BIM模型、汇报PPT及演示视频等）

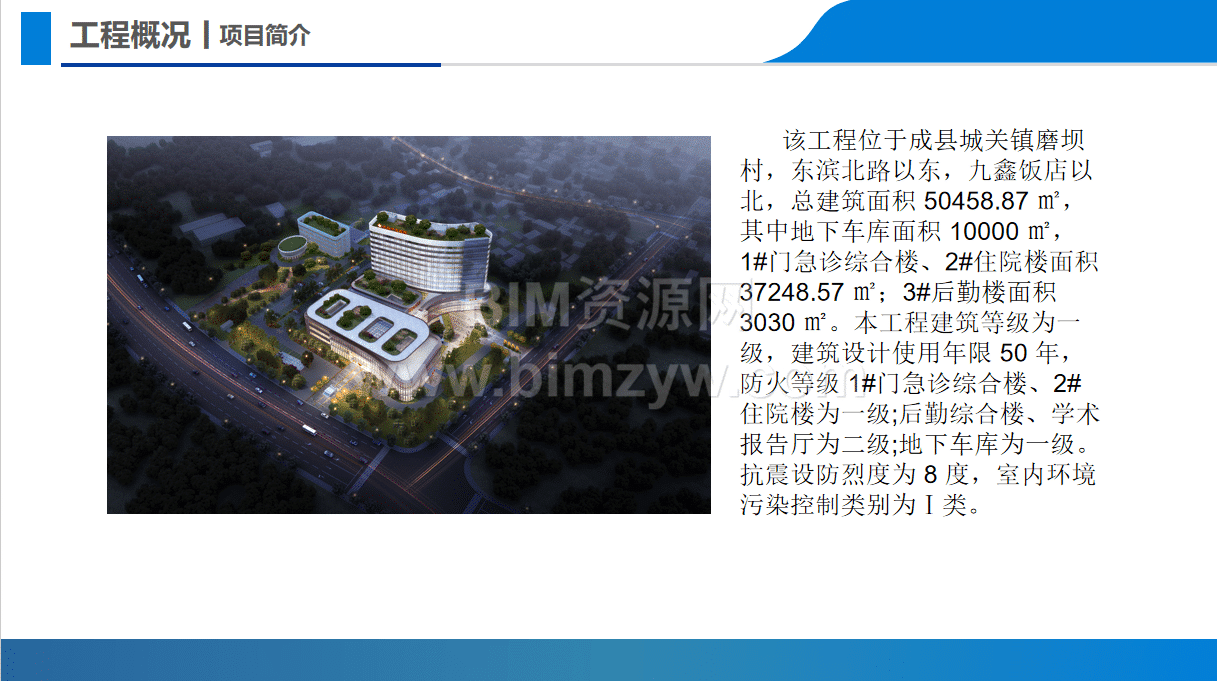

成县中医医院整体搬迁建设项目位于成县城关镇磨坝村，总建筑面积 50458.87㎡，含地下车库、门急诊综合楼、住院楼、后勤楼等，建筑等级一级，设计使用年限 50 年，防火等级和抗震设防烈度有明确要求。项目存在机电系统复杂、管线安装空间狭小、图纸错误多、边深化边施工难度大、异形结构多且施工精度和工艺要求高等重难点。应用目标聚焦施工管理、技术管理和管理人员培养，旨在通过 BIM 技术实现虚拟建造与现场管理结合，规范软件应用，积累经验并推广形成专业技术团队。

项目构建了完善的管理体系，公司 BIM 团队经验丰富、获奖众多，本项目配备 13 人实施团队（含 3 名高级职称人员），明确了从总负责人到各小组人员的岗位职责。建立了人才培养体系，针对不同职位和方向开展多软件、多模块培训。实施标准上，依据国家及公司相关标准，制定了项目专属的 BIM 技术应用策划、管理制度、考核机制等，并编制成作业指导书。应用流程清晰，涵盖模型创建、实施策划、落地应用等全流程，还制定了详细的 BIM 工作进度计划。软硬件配置充足，配备 5 台大型计算机、VR 体验设备等硬件，以及 Revit、Navisworks 等多款专业软件，保障 BIM 系统流畅应用。同时建立了 BIM 质量控制措施，明确建模管控要点、管线综合管控要点、碰撞检测原则等。

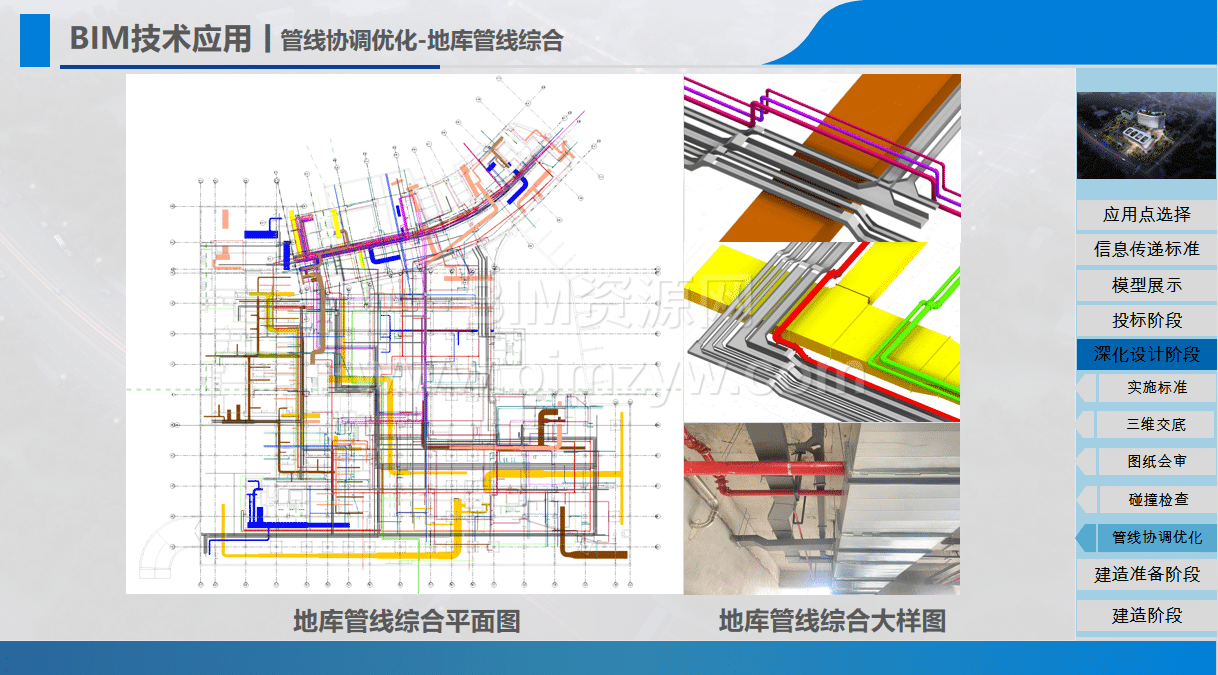

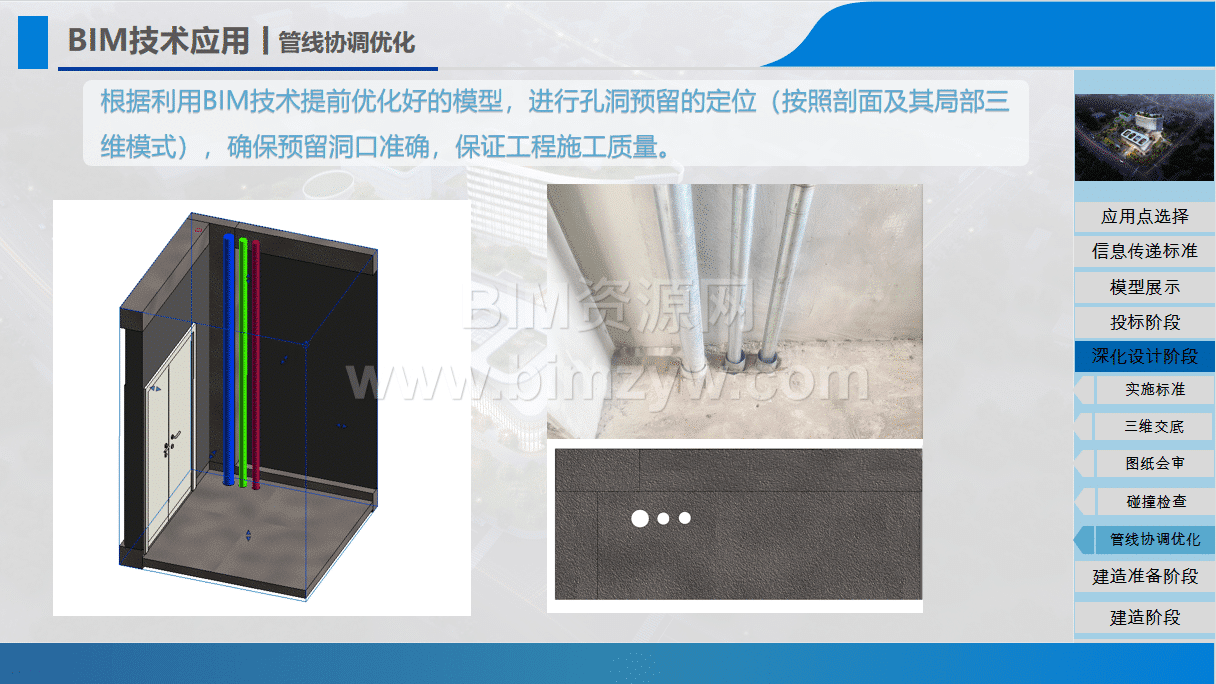

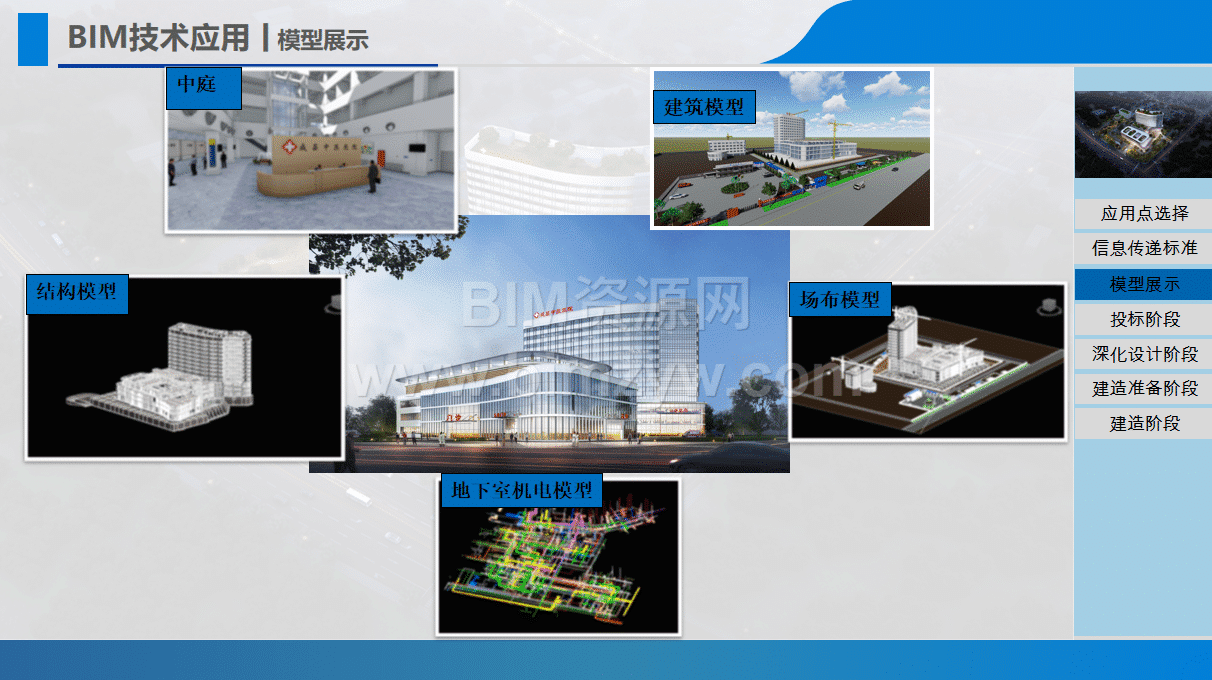

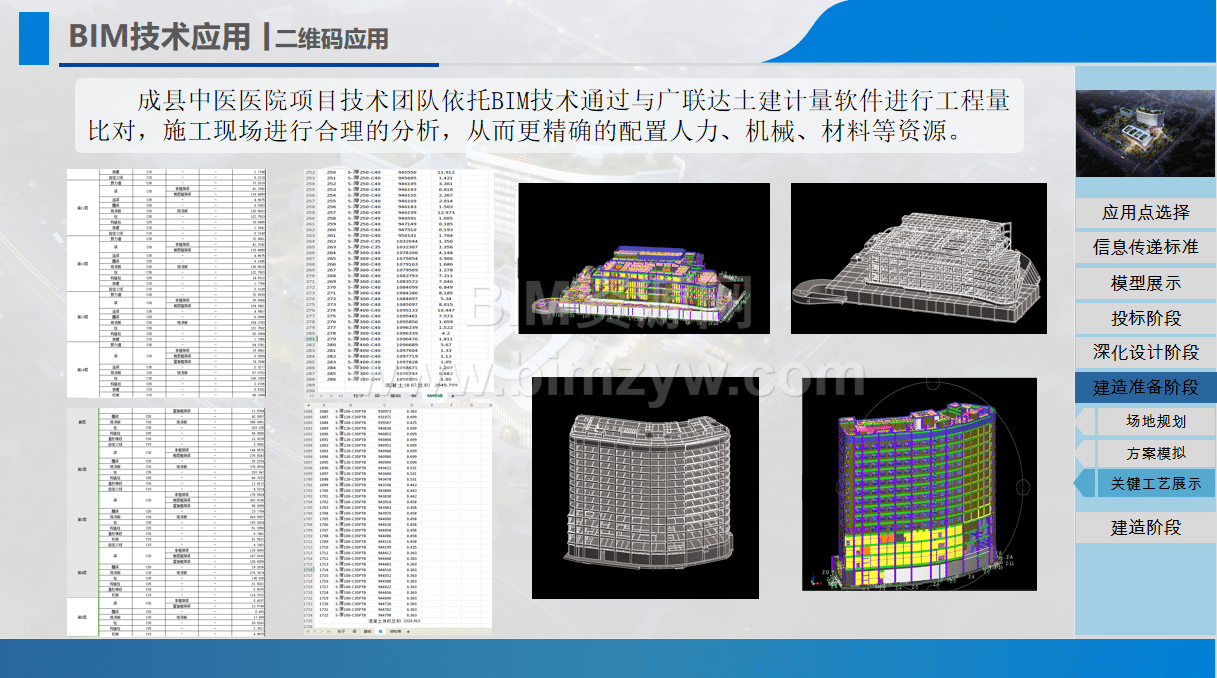

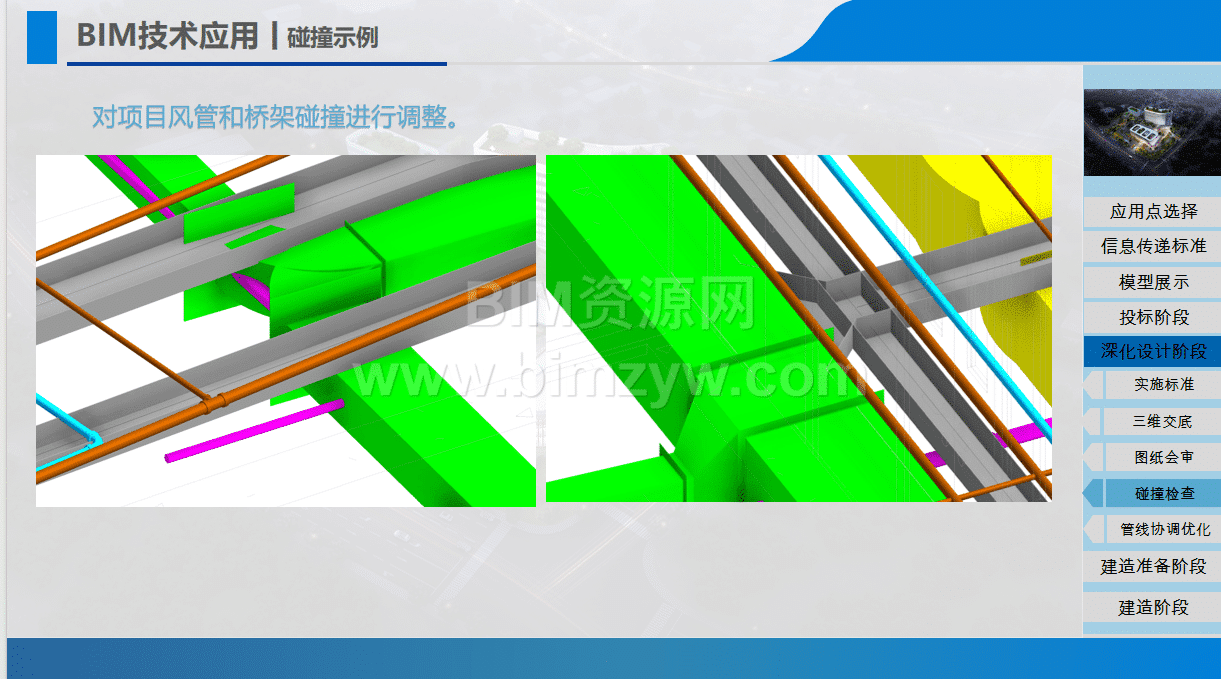

项目以特征、重难点和实际需求为导向选择 BIM 应用点，制定了系统构建命名、模型色彩、构件命名等信息传递标准，完成了建筑、结构、机电、场布等多类模型展示。投标阶段编制 BIM 实施方案助力中标；深化设计阶段遵循管线综合布置原则，通过三维交底、图纸会审、碰撞检查优化管线布置，查出并解决关键碰撞点 95 处，优化净空净高，确定支吊架位置与加工详图，输出各类施工图纸；建造准备阶段通过 BIM 技术规划场地临建设施，进行工程量比对以合理配置资源；建造阶段应用二维码辅助砌体排布，开展净空分析助力空间规划，借助 BIM5D 平台整合模型、进度和成本信息，实现质量安全数字化管控，规范施工方案编制及审批，提升交底质量和管理水平。

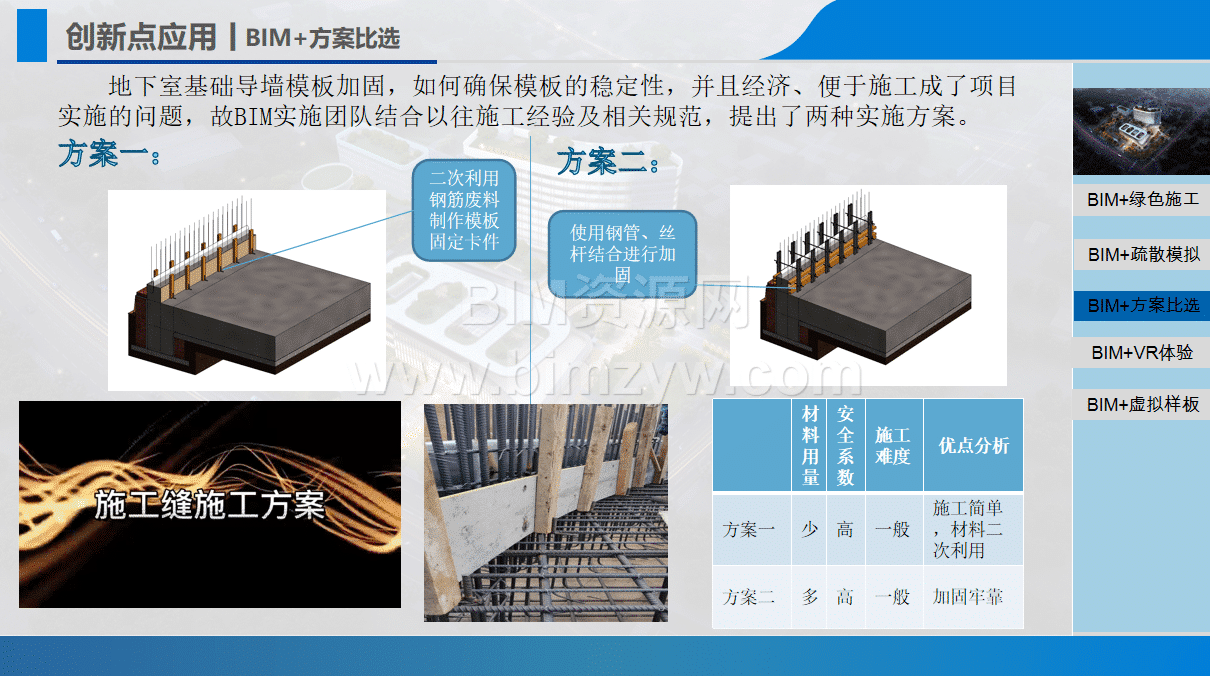

项目创新推出多项 BIM + 应用，BIM + 绿色施工通过合理布置施工现场、采用节能设施等达到 “四节一环保” 目标；BIM + 疏散模拟利用 Pathfinder 软件分析人员疏散情况，确定最优疏散路线；BIM + 方案比选针对地下室基础导墙模板加固提出两种方案，综合对比材料用量、安全系数等选出最优解；BIM+VR 体验可对自建模型进行全景体验，且内置 34 个危险源体验场景，降低安全教育成本、保障培训安全；BIM + 虚拟样板系统能全方面展示三维模型内部结构，提供高清三维视频交底及交互式体验，相比实体样板具有搭建快、展示清、占地小、重复利用率高等优势。

项目 BIM 应用成效显著，在人才培养方面，让更多人掌握 BIM 应用能力，培养了多专业人才；品牌提升上，凭借精细化管理获得业主认可，推动 BIM 技术在项目和公司的应用；数据积累方面形成了可复制推广的 BIM 实施方法；团队建设上打造了全员具备相应 BIM 技术应用能力的项目团队。经济效益上，通过多种 BIM 技术应用提高工效、节约成本，领先工期 15 天，累计节约成本约 40 万元。社会效益方面，积极推广 “绿色化、信息化、智能化”BIM 应用，多次迎来观摩，获得政府主管部门及同行业好评。下一步展望，计划结合物联网、云计算等新技术，搭建智能化管理平台，推动公司 BIM 技术全面开展，同时利用 Revit 工程量协助计价结算，实现云平台轻量化办公。
