JGJ 55-2011《普通混凝土配合比设计规程》百度网盘PDF电子版下载-BIM资源网

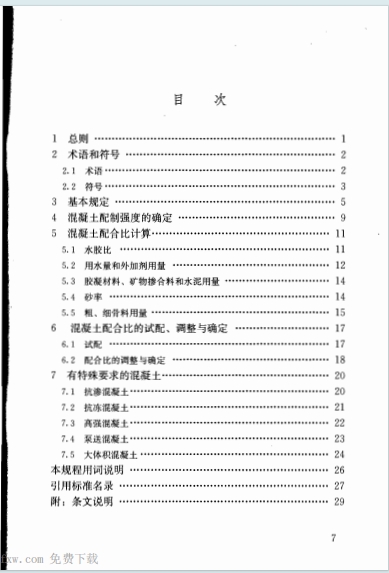

JGJ 55-2011《普通混凝土配合比设计规程》于 2011 年 12 月 1 日实施，替代 JGJ 55-2000，适用于工业与民用建筑及一般构筑物的普通混凝土（干表观密度 2000~2800kg/m³）配合比设计，核心内容如下：

设计核心原则
- 配合比设计需同时满足混凝土配制强度、拌合物性能、长期性能及耐久性能要求，且应采用工程实际原材料，细骨料含水率≤0.5%、粗骨料含水率≤0.2%。
- 明确了混凝土最大水胶比、最小胶凝材料用量、矿物掺合料最大掺量、水溶性氯离子最大含量等耐久性控制指标，寒冷及盐冻环境混凝土需掺引气剂并控制含气量。
配制强度确定
- C60 以下混凝土：配制强度 $f_{c u, 0} = f_{c u, k} + 1.645 σ$ ，其中 $σ$ 为强度标准差，有 30 组以上近期数据时按公式计算，无数据时按规程表取值（如≤C20 取 4.0MPa）。
- C60 及以上高强混凝土：配制强度 $f_{c u, 0} \geq 1.15 f_{c u, k}$ 。
配合比计算步骤
- 水胶比：C60 以下混凝土按公式 $W / B = f ^{c u, 0} + α ^{a} α ^{b} f ^{b} α ^{a} f ^{b}$ 计算， $、$ 为回归系数（卵石取 0.49、0.13，碎石取 0.53、0.20）， $f_{b}$ 为胶凝材料胶砂强度，可实测或通过水泥强度与矿物掺合料影响系数计算。
- 用水量：干硬性 / 塑性混凝土按骨料品种、粒径及稠度查表取值；流动性 / 大流动性混凝土结合外加剂减水率计算。
- 胶凝材料用量：由水胶比与用水量计算，再根据矿物掺合料掺量确定水泥与掺合料用量，且需满足最小胶凝材料用量要求。
- 砂率：根据粗骨料品种、粒径及水胶比查表选取，坍落度大于 60mm 时可适当调整。
- 骨料用量：可采用质量法（假定拌合物质量）或体积法（按各材料体积之和为 1m³）计算。
试配与调整
- 试配需用强制式搅拌机，搅拌量满足规程要求，先调整拌合物性能确定试拌配合比，再通过 3 个不同水胶比的强度试验，确定满足配制强度的配合比。
- 需校正拌合物表观密度，实测值与计算值偏差超 2% 时，需对材料用量乘以校正系数，且需验证水溶性氯离子含量及耐久性指标。
特殊要求混凝土
- 抗渗混凝土：最大水胶比≤0.60（P6），胶凝材料用量≥320kg/m³，抗渗水压值需比设计值高 0.2MPa。
- 抗冻混凝土：F50 及以上需控制水胶比与胶凝材料用量，F100 及以上宜掺引气剂。
- 高强混凝土（≥C60）：水胶比 0.24~0.34，胶凝材料用量 480~600kg/m³，宜掺高性能减水剂与复合矿物掺合料。
- 泵送混凝土：胶凝材料用量≥300kg/m³，砂率 35%~45%，需考虑坍落度经时损失。
- 大体积混凝土：宜用低热水泥，水胶比≤0.55，控制绝热温升≤50℃，减少水泥用量、提高矿物掺合料掺量。
