某办公楼机电安装工程BIM应用（BIM技术总结+BIM深化模型（土建、机电、幕墙等））

项目位于广州市海珠区，总用地面积 16.7 万平方米，可建设用地 9.1 万平方米，总建筑面积约 55 万平方米，分 A、B、C 三区建设，含 3 栋 150-200 米塔楼（A、B 区为综合办公写字楼，C 区为五星级酒店 + 综合写字楼）。项目 BIM 服务覆盖酒店与办公区，模型精度达 LOD500，需交付设计图纸、BIM 落地方案等成果并提供现场调差等服务。项目面临变更频繁、大跨度连廊施工难、模型精度要求高、管线复杂易碰撞、大型设备入场难、环保要求高等重难点，需通过 BIM 技术针对性解决。

项目 BIM 应用目标明确，旨在通过碰撞检查、管线综合排布等应用解决施工难题，辅助现场施工，培养 BIM 人才并完善企业族库。制定了 “图纸审核 – 建模 – 调整 – 评审 – 交底 – 校核” 的闭环工作流程，搭建了由项目负责人、各专业负责人及工程师组成的团队组织架构。编制《BIM 应用方案》《BIM 模型标准》等系列标准文件，规范全流程应用。软硬件配置充足，软件涵盖 Revit、Navisworks 等，硬件包括 12 台高性能台式机、3 台工作站、无人机等，为 BIM 应用提供坚实保障。

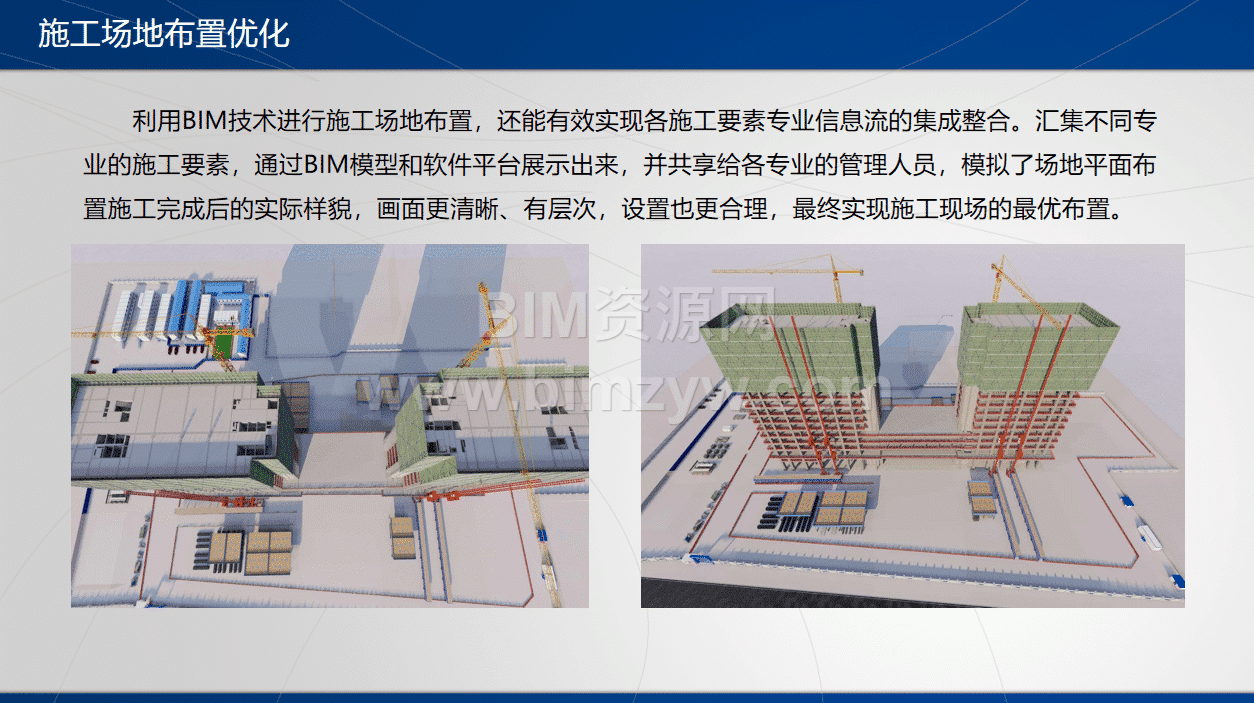

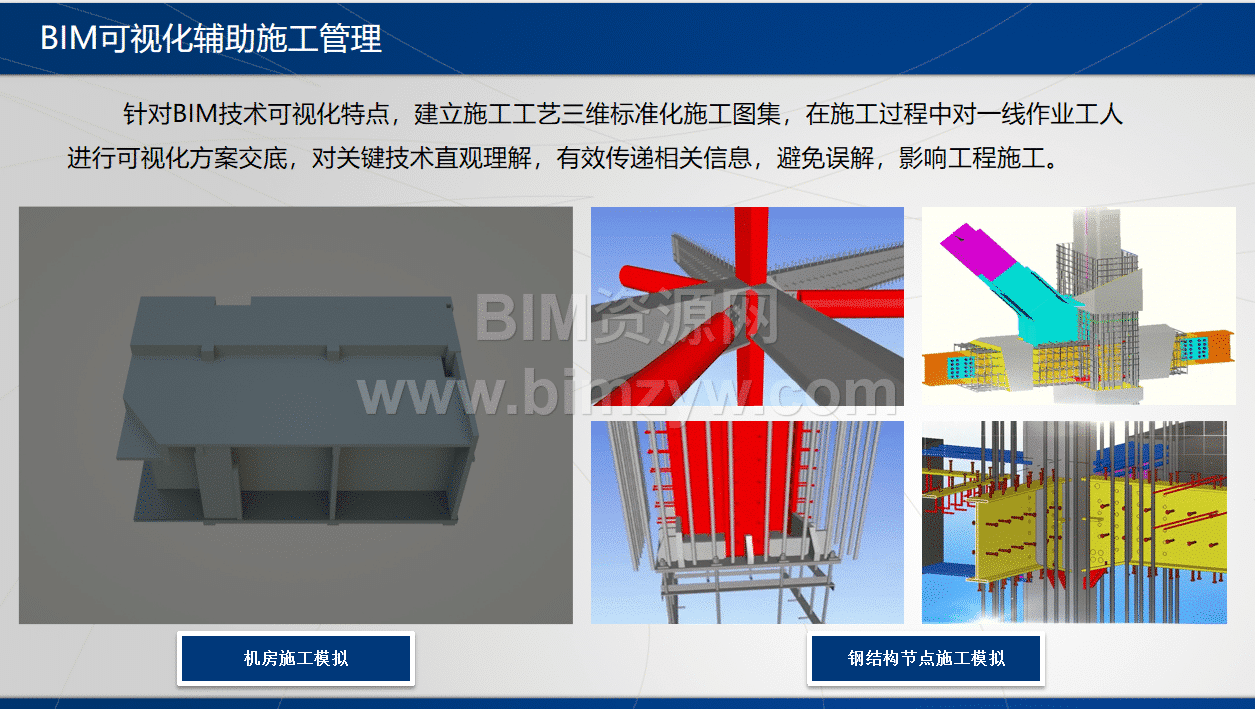

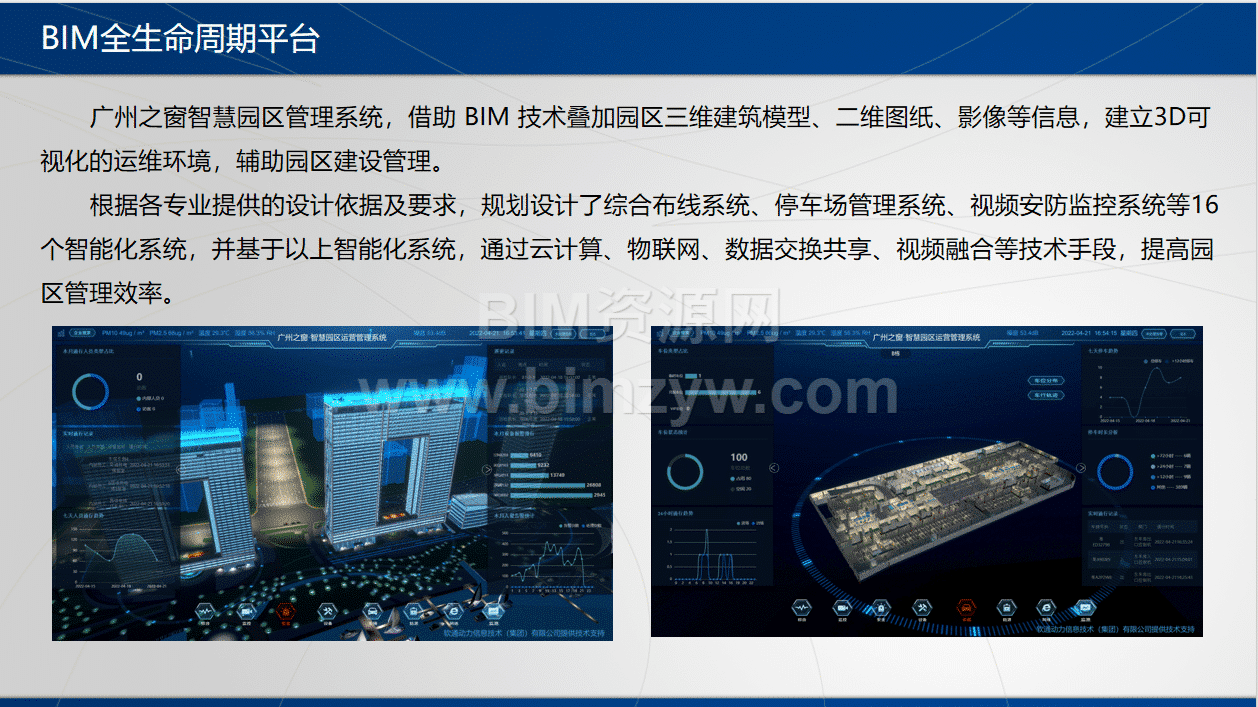

项目 BIM 应用成效显著，沉淀了工作流程与交付标准，实现管理提升、技术革新与成本节约。构建了土建、机电等 BIM 模型，优化施工场地与临时设施布置，通过管线综合排布解决碰撞问题，累计处理建筑与结构、机电等专业交圈及管线碰撞问题 535 处；开展净高分析保障区域净高达标，出具预留预埋图纸减少现场开洞；智能加设综合支吊架并节约 10% 用量，深化钢结构连廊、机房设计，推进装配式预制模块加工；快速提取工程量辅助物资管控，通过可视化交底与施工模拟辅助管理，借助数字化生产提升效率，搭建广州之窗智慧园区管理系统实现全生命周期运维。

项目 BIM 应用经济效益显著，通过解决建筑与结构交圈、机电碰撞等问题，共计节省费用 168.02 万元，总经济效益达 230 万元。综合效益方面，三维可视化与模块化设计提升了工程品质，BIM 技术为复杂空间管线安装提供施工保障，新积累 200 多个可重复利用的数据族库，同时为国内新一代民建类项目提供了 BIM 深度应用范例，具有良好的社会效益。
