GB/T50080-2016《普通混凝土拌合物性能试验方法标准》百度网盘PDF电子版下载

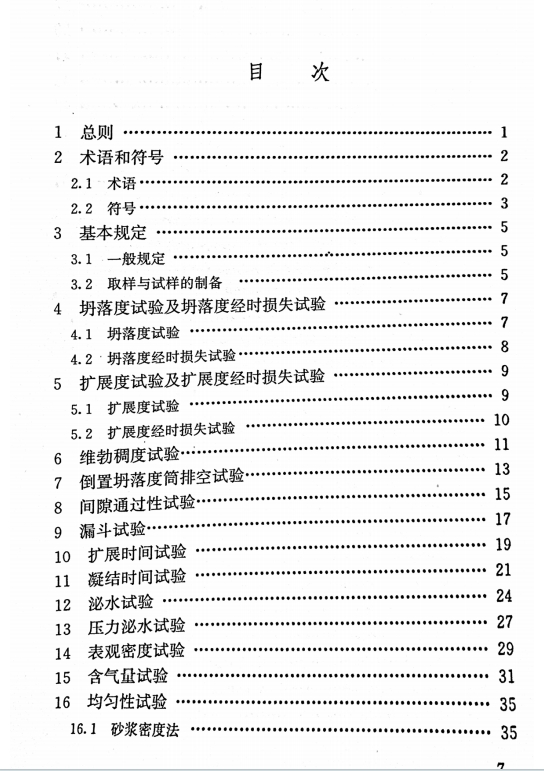

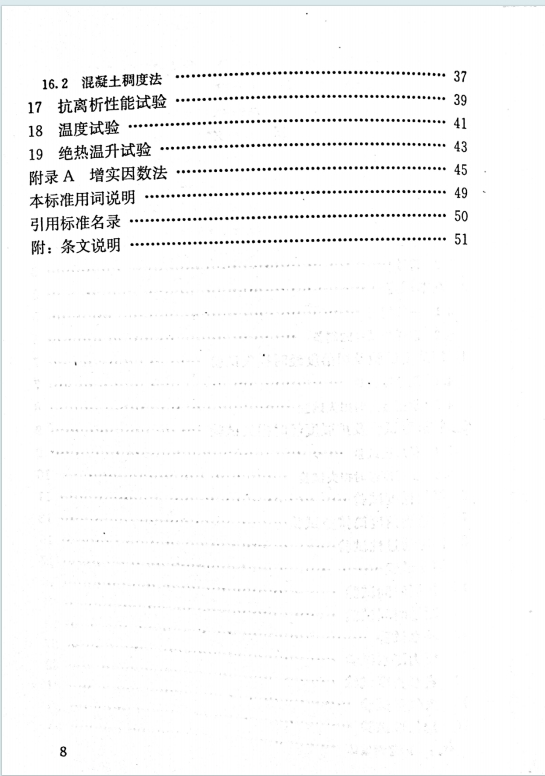

1. 标准核心变化
   • 新增术语和符号、基本规定章节，统一了取样、试样制备及试验记录要求；删除原标准配合比分析试验，新增坍落度 / 扩展度经时损失、倒置坍落度筒排空、间隙通过性、漏斗、扩展时间、均匀性、抗离析、温度、绝热温升等试验方法，完善了坍落度、扩展度、压力泌水等原有试验方法。
2. 基本试验要求
   • 试验环境需满足温度 20℃±5℃、相对湿度≥50%，材料及设备温度宜与环境一致；取样需从同一盘 / 车混凝土的 1/4、1/2、3/4 处采集，取样量不少于试验用量 1.5 倍且不小于 20L，取样后 5min 内开始试验。
   • 试验室制备试样时，材料称量精度骨料为 ±0.5%，水泥、水等为 ±0.2%，搅拌需均匀且时长不少于 2min。
3. 主要试验方法
   • 流动性相关：坍落度试验适用于骨料≤40mm、坍落度≥10mm 的拌合物；扩展度试验针对坍落度≥160mm 的拌合物；维勃稠度试验用于干硬性混凝土，特干硬性混凝土可采用增实因数法；还可通过倒置坍落度筒排空、间隙通过性（J 环）、漏斗、扩展时间试验评估大流动性 / 自密实混凝土的流动及填充性能。
   • 凝结与泌水：凝结时间试验采用贯入阻力法，以 3.5MPa 为初凝、28MPa 为终凝；泌水试验测定单位面积泌水量及泌水率，压力泌水试验通过 3.2MPa 压力下 10s 与 140s 泌水量计算压力泌水率。
   • 其他性能：表观密度试验测定捣实后单位体积质量；含气量试验需先测骨料含气量再校正拌合物含气量；均匀性可通过砂浆密度偏差率或稠度差值评定；抗离析性能用离析率表征；还可测定拌合物温度及绝热温升，评估水化热影响。
