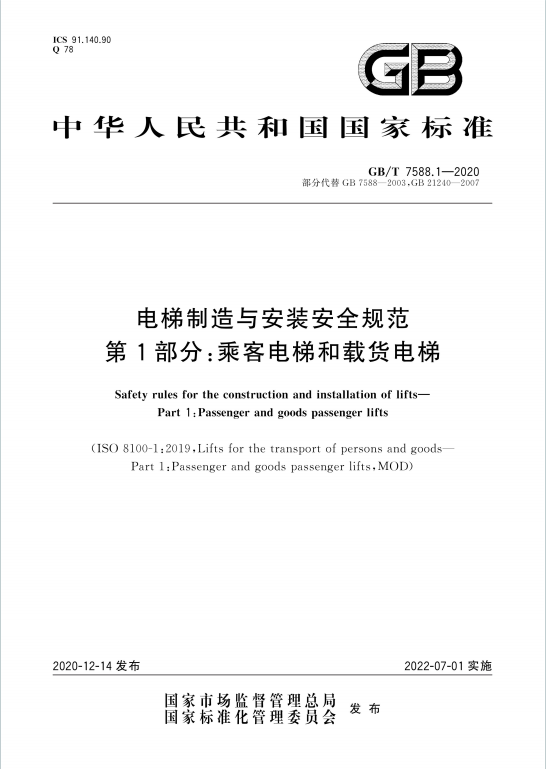

GBT7588.1-2020《电梯制造与安装安全规范第1部分乘客电梯和载货电梯》百度网盘PDF电子版下载

1. 范围与适用对象

• 适用于永久安装的曳引、强制和液压驱动的乘客电梯或载货电梯（轿厢沿倾斜角≤15° 的导轨运行）。
• 不适用于额定速度≤0.15m/s 的电梯、额定速度＞1.0m/s 的液压电梯、特殊场景（如爆炸环境、危险物品运输）的电梯，以及本标准实施前安装的电梯改造等。

2. 核心技术内容

（1）术语与定义

（2）重大危险清单

（3）安全要求与保护措施



• 井道、机器空间和滑轮间：规定了井道封闭（全封闭 / 部分封闭）、照明（井道内照度≥20lx，工作区域≥50lx）、通道与门（尺寸、强度、锁紧装置）、避险空间（轿顶 / 底坑需满足人员防护尺寸）等要求。
• 层门和轿门：明确了门的强度（承受 300N/1000N 静力的变形要求）、锁紧装置（啮合深度≥7mm）、紧急开锁（三角钥匙操作）、防剪切 / 挤压保护（如安全触板、光幕）等。
• 轿厢、对重和平衡重：包括轿厢有效面积与额定载重量的匹配（如额定载重量 1000kg 对应最大有效面积 2.40㎡）、轿壁 / 轿顶强度、护脚板（高度≥0.75m）、安全窗 / 安全门（尺寸与锁紧要求）等。
• 悬挂装置与安全装置：悬挂钢丝绳 / 链条的安全系数（≥12）、绳径比（≥40）；安全钳（瞬时式 / 渐进式的动作条件与减速度要求）、缓冲器（蓄能型 / 耗能型的行程与减速度限制）、轿厢上行超速保护装置（检测超速并制停）、轿厢意外移动保护装置（开门状态下防意外移动）等。
• 驱动主机与电气设备：曳引 / 强制式电梯的制动系统（双组制动部件，防单组失效）、液压电梯的液压系统（破裂阀、节流阀的动作要求）；电气设备的绝缘、接地、安全电路（防单一故障导致危险）等。
• 控制与操作：正常运行控制（平层准确度 ±10mm）、检修运行（速度≤0.63m/s）、紧急电动运行、极限开关（防止超程）、紧急报警装置（双向对讲）等。

（4）安全要求的验证

• 需提供技术符合性文件（设计图纸、型式试验证书等），通过设计验证（计算、图样检查）和交付使用前检查（如制动系统、安全钳、缓冲器试验）确保符合要求。

（5）使用信息

• 要求提供使用维护说明书，包含正常使用、维护、救援操作（如制动器释放、安全钳复位）等内容；需建立日志，记录检查、维修和事故情况。

3. 附录内容
