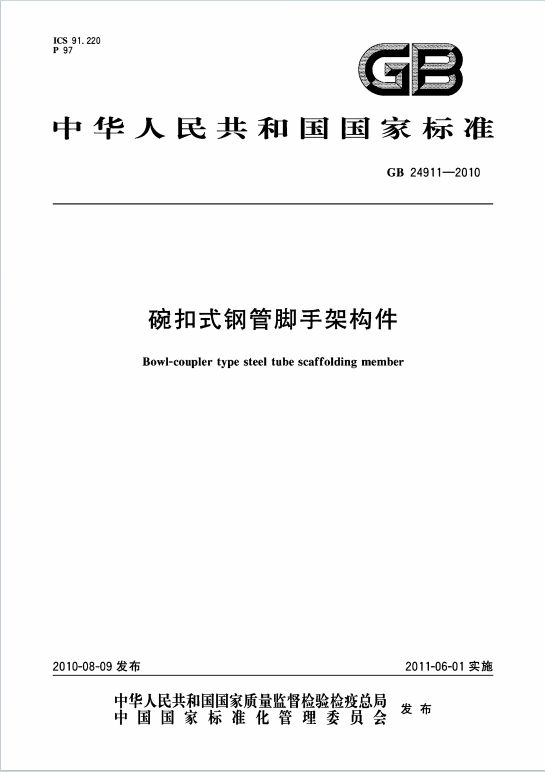

GB24911-2010《碗扣式钢管脚手架构件》

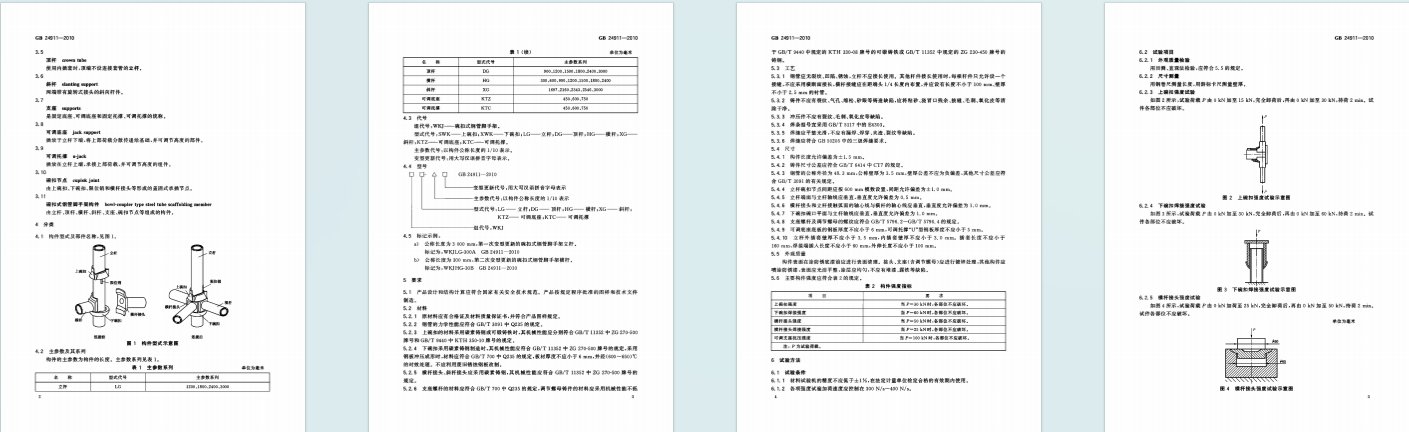

一、标准概况

二、核心技术内容

1. 范围与适用对象

• 适用范围：规定了碗扣式钢管脚手架构件的分类、要求、试验方法、检验规则等，适用于建筑、市政、水利、煤炭等工程中该类构件的生产和检验。
• 参照适用：轮扣式、圆盘式、插卡式等钢管脚手架构件可参照执行。

2. 术语和定义

3. 分类

• 构件型式：主要包括立杆、顶杆、横杆、斜杆、支座（固定 / 可调底座、固定 / 可调托撑）等，核心为碗扣节点结构（见图 1）。
• 主参数系列：以长度为核心参数，例如立杆长度系列为 1200mm、1800mm 等，横杆为 300mm、600mm 等（见表 1）。
• 型号标识：由组代号（WKJ，碗扣式钢管脚手架）、型式代号（如 LG 为立杆、HG 为横杆）、主参数代号（长度的 1/10）、变型更新代号（A、B 等）组成。例如，“WKJLG-300A” 表示长度 3000mm、第一次变型的立杆。

4. 技术要求

• 设计与制造：需符合国家安全技术规范，按批准图样生产。
• 材料要求（强制性）：
  • 钢管：符合 GB/T3091 中 Q235 力学性能；
  • 上碗扣：碳素铸钢（ZG270-500）或可锻铸铁（KTH350-10）；
  • 下碗扣：铸钢（ZG270-500）或 Q235 钢板（厚度≥6mm，经时效处理），禁止用废旧锈蚀钢板改制；
  • 横杆 / 斜杆接头：铸钢（ZG270-500）；
  • 支座螺杆：Q235；调节螺母：可锻铸铁（KTH330-08）或铸钢（ZG230-450）。
• 工艺要求：钢管无裂纹、锈蚀，立杆不得接长；铸件无裂纹、气孔等缺陷；焊缝符合三级焊缝要求（GB 50205）。
• 尺寸要求：
  • 钢管公称外径 48.3mm、壁厚 3.5mm（壁厚公差不得为负）；
  • 立杆碗扣节点间距按 600mm 模数设置，允许偏差 ±1.0mm；
  • 可调底座底板厚度≥6mm，可调托撑 “U” 型钢板厚度≥5mm。
• 外观质量：表面清理后，接头、支座镀锌，其他构件涂防锈漆，无堆漆、露铁等缺陷。
• 强度要求（强制性）：上碗扣在 30kN 荷载下不破坏，下碗扣焊接强度在 60kN 下不破坏，横杆接头强度在 50kN 下不破坏等（见表 2）。

5. 试验方法

• 试验条件：材料试验机精度≥±1%，加荷速度 300N/s~400N/s。
• 主要试验：
  • 外观检验：目测法；
  • 尺寸测量：钢卷尺测长度，游标卡尺测壁厚；
  • 强度试验：上碗扣、下碗扣焊接、横杆接头等分别按规定荷载加载并持荷 2min，检验是否破坏（附示意图）。

6. 检验规则

• 检验分类：
  • 出厂检验：必检焊缝质量、尺寸、外观；
  • 型式检验：在新产品定型、工艺改变、停产恢复生产等情况时进行，涵盖强度、外观、尺寸（见表 3、表 4）。
• 抽样与判定：按 GB/T2828.1 二次抽样方案，批量≥280 件，强度、外观、尺寸均合格为合格批，不合格品可返工后复检。

7. 标志、包装、运输和贮存

• 标志：合格证需标明产品名称、规格、生产商、生产日期等；
• 包装：按规格分类捆扎；
• 运输与贮存：防潮、防腐蚀。
