一、编制说明

1. 编制依据：根据建设部文件及多项国家标准（如《采暖通风与空气调节设计规范》《多联式空调（热泵）机组》等）编制。
2. 适用范围：适用于居住建筑、公共建筑、工业附属建筑及其他建筑局部区域的多联式空调机系统设计与施工。

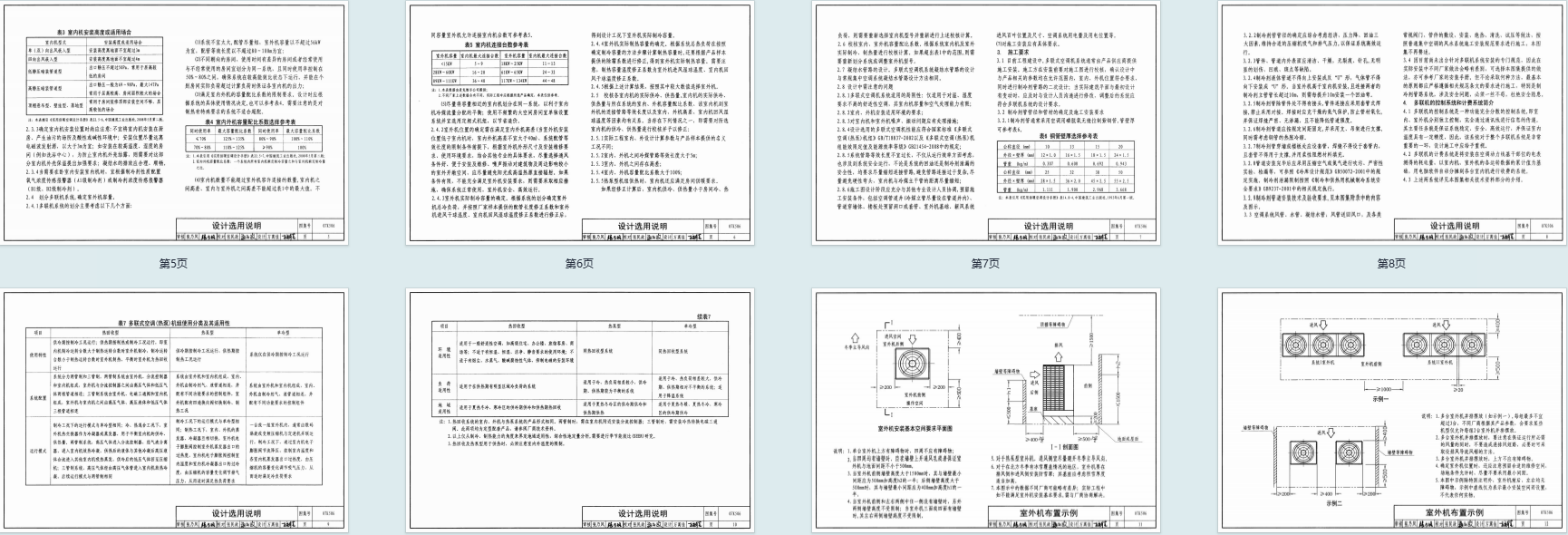

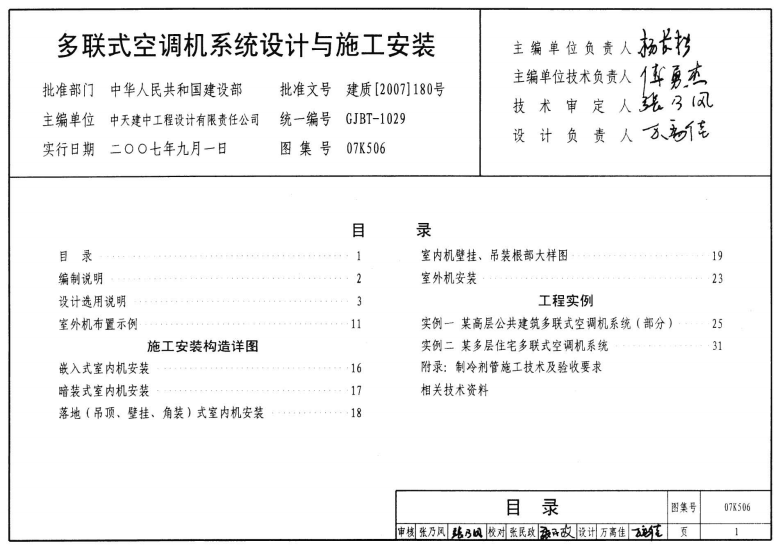

3. 核心内容：包括编制说明、设计选用说明、室外机布置示例、工程实例、施工安装详图及相关技术资料，覆盖系统设计、设备选型、安装规范等全流程。

二、多联式空调系统设计

1. 系统简介与分类
   • 定义：由一台或数台风冷室外机连接多台室内机构成单一制冷循环系统，可直接向多个区域供风。
   • 分类：
     • 按功能分为单冷型、热泵型、热回收型（适用同时需供冷供热的场景）；
     • 按压缩机类型分为变频式、定频式、数码涡旋式。
   • 工作范围：制冷温度 – 5~43℃DB，制热温度 – 15~16℃WB；室内外机等效配管长度＜175m，高度落差＜50m。
2. 设计要点
   • 方案确定：适用于中小型建筑、房间数量多且同时使用率低的场所，不宜用于振动大、油污多或有强电磁干扰的环境。
   • 负荷计算：需考虑新风负荷影响，尤其采用新风换气机时，需关注热回收效率对冷负荷的影响。
   • 设备选型：
     • 室内机：根据房间负荷放大 10%~20% 选型，需同时满足冷热负荷较大值；按安装形式（嵌入式、暗装式、落地式等）确定机型，注意安装高度限制（如嵌入式≤3~4m）。
     • 室外机：单系统容量不宜超过 56kW，配管等效长度≤80~100m；室内外机容量配比系数根据同时使用率确定（如≤70% 时可超配至 125%~135%）。
   • 系统划分：按朝向、使用时间差异分组，确保同时使用率 50%~80%；室内机数量不超过室外机允许连接台数（如＜15kW 室外机最多连 9 台）。
3. 新风系统：
   • 可选集中新风系统、新风换气机（热回收效率≥60%）或直接膨胀式新风机，寒冷地区新风管宜加电加热器。

三、施工安装要求

1. 制冷剂管路
   • 管材：采用磷脱氧无缝紫铜管，壁厚根据管径确定（如 φ12×1.0mm、φ16×1.5mm 等）。
   • 施工规范：
     • 焊接需充氮气保护，禁止对接焊接，焊缝不得位于套管内；
     • 液管不得上弯成 “∩” 形，气管不得下弯成 “∪” 形；室外机高于室内机且立管＞10m 时，每 10m 设回油弯；
     • 管道固定间距需考虑热胀冷缩，穿墙 / 楼板处设套管，间隙用阻燃材料填充。
   • 检验：需进行吹污、严密性试验（保压 2.8MPa，24h 压力降≤0.02MPa）、抽真空（真空度≤-755mmHg）。
2. 室内外机安装
   • 室内机：吊装需用吊杆（长度＞1.5m 时加斜撑），保证水平，排水侧可略低（≤5mm）；凝结水管坡度≥1%，机械排水提升高度按厂家要求。
   • 室外机：安装在通风良好处，避免阳光直射；基础高出地面≥200mm（积雪地区需加高），设减振垫；与门窗间距≥6m，托板距地面≥2.5m。
3. 其他：
   • 风管与室内机用柔性短管连接（长度 150~300mm），保温材料选用难燃 B1 级或不燃材料；
   • 电气接线需符合规范，控制系统采用通讯线连接，支持分户计量与集中控制。

四、工程实例与技术资料

1. 实例：包含高层公共建筑（写字楼）和多层住宅的系统设计案例，详细展示设备布置、管路走向、风口选型等。
2. 技术参数：提供麦克维尔等品牌室内机（嵌入式、暗装式等）和室外机的性能参数（制冷量、制热量、风量、噪声等）及安装尺寸，为选型提供依据。
3. 控制系统：支持线控、遥控或集中控制，可联动计费系统（按电量、面积或流量分摊）。

五、附录

• 制冷剂管施工技术：包括焊接、扩口、吹洗、保压、抽真空等详细步骤及验收标准。
• 支吊架与保温：规定不同管径的支吊架间距（如 φ15.88mm 最大间距 1.0m），保温厚度根据管径推荐 10~15mm。
