一、编制说明

1. 编制依据：根据建设部文件及多项国家标准（如《采暖通风与空气调节设计规范》《公共建筑节能设计标准》等）编制。
2. 适用范围：适用于新建、改建、扩建民用建筑中，以公共环路循环水为冷热源，采用水环热泵机组供冷、供热或加热生活热水的系统工程。
3. 主要内容：包含系统设计、工程实例、施工安装及产品资料四部分，总结成熟做法及经验数据，重点阐述系统特殊问题。
4. 核心名词：定义了公共水环路（连接机组的共用循环水环路）、水环热泵机组（以公共环路水为冷热源的空调机组）、辅助冷热源（平衡系统冷热负荷的设备）等关键术语。

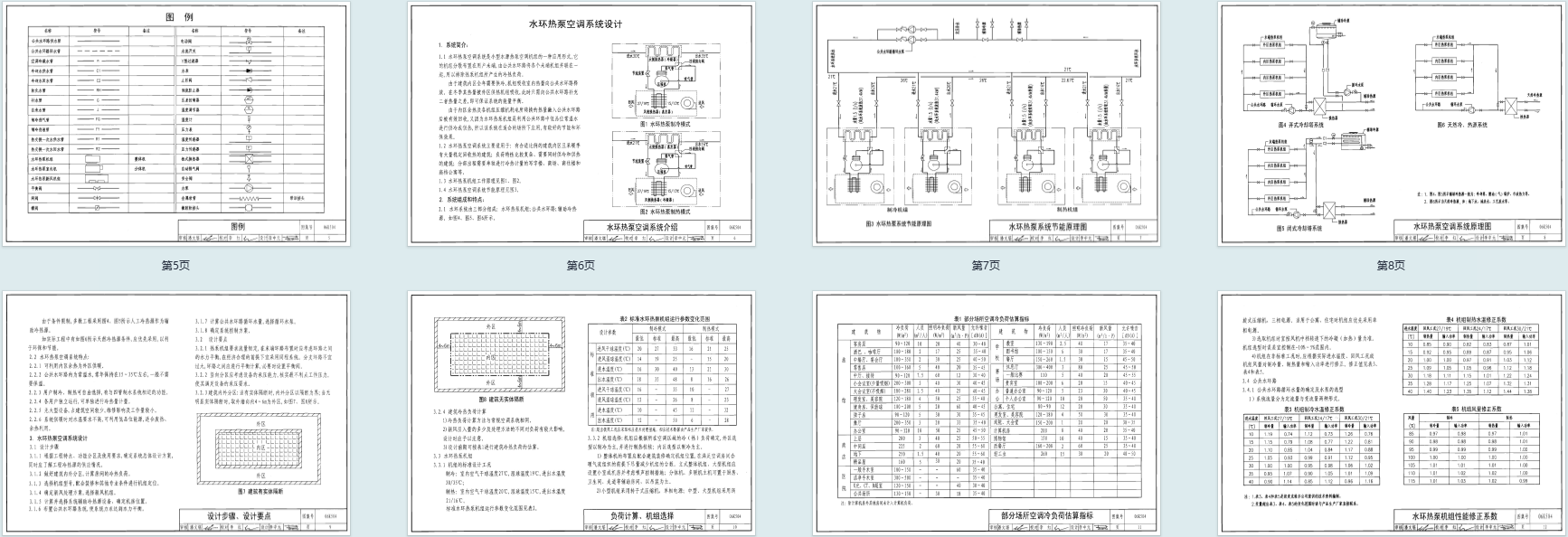

二、水环热泵空调系统设计

1. 系统简介与适用场景
   • 系统由分散的水环热泵机组、公共水环路、辅助冷热源组成，可回收建筑内区余热为外区供暖，节能环保。
   • 适用于：有内区外区且采暖季可回收余热的建筑；需同时供冷供热的建筑；需单独计量的写字楼、商场、公寓等。
2. 系统组成与特点
   • 组成：水环热泵机组（整体机、分体机、多联机等）、公共水环路（常温水，15-35℃，无需保温）、辅助冷热源（冷却塔、锅炉、地下水等）。
   • 特点：可利用内区余热；用户可自由选择冷热模式；独立运行且可单独计量；占空间小，维修量小；适合低品位能源利用。
3. 设计步骤与要点
   • 步骤：确定方案→负荷计算→机组选择→新风处理→辅助冷热源选择→水环路布置→水泵选型→控制方案确定。
   • 要点：
     • 水力平衡：优先同程系统，必要时设平衡阀；竖向分区需考虑设备承压。
     • 建筑分区：有实体隔断以隔断为界，无则外墙内 4-6m 为外区。
     • 负荷计算：与常规空调方法一致，设计前期可参考估算指标（如客房冷负荷 90-120W/m²）。
     • 机组选择：按标准工况（制冷：室内 27/19℃，进出水 30/35℃；制热：室内 20℃，进出水 21/16℃）选型，非标准工况需修正性能（水温、风量对制冷 / 制热量的影响）。
4. 公共水环路与冷热源设计
   • 公共水环路：推荐变流量系统（节能），循环水温差取 4-6℃；管道流速控制在推荐范围（如主干管 1.2-2.5m/s）；水质需满足 PH 6.5-8.5、硬度 CaO＜200mg/L 等标准。
   • 冷热源设备：冷却塔需考虑同时使用系数；中间换热器优先板式，换热温差 2-3℃；辅助热源需计算补热负荷（基于采暖总负荷、制冷系数等参数）。
5. 新风系统与控制
   • 新风配置：可采用热回收、与热水盘管组合、二级串联处理等方式，加湿推荐高压喷雾或干蒸汽。
   • 水温控制：公共水环路维持 15-35℃；辅助热源在水温 13℃时启动，16℃时停止；冷却塔按水温分级启停（如闭式冷却塔 30℃淋水、31℃风机低速运转）。
   • 噪声与机组控制：通过减振垫、消声软管等降低噪声；机组控制支持制冷 / 制热 / 送风等模式，可线控、遥控或集中控制（单台集中控制器可控制 32 台室内机）。

三、工程实例

四、机组安装与技术参数

1. 安装要求：
   • 安装方式：涵盖卧式吊装、立式落地、嵌入式分体等，明确安装空间（检修空间≥500mm，回风空间≥250mm）、减振措施（如 V 型阻尼弹簧减振器）、制冷剂连接规范（液管 / 气管曲率半径等）。
   • 线路与配件：提供整体机、分体机、新风机组的线路图，明确电气连接要求；配件包括消声风道、减振垫等。
2. 技术参数：
   • 详细列出整体机、分体机、新风机组的核心参数（制冷量、制热量、功率、风量、水压降等）及安装尺寸，覆盖不同型号（如麦克维尔、美意品牌），为设计选型提供依据。
