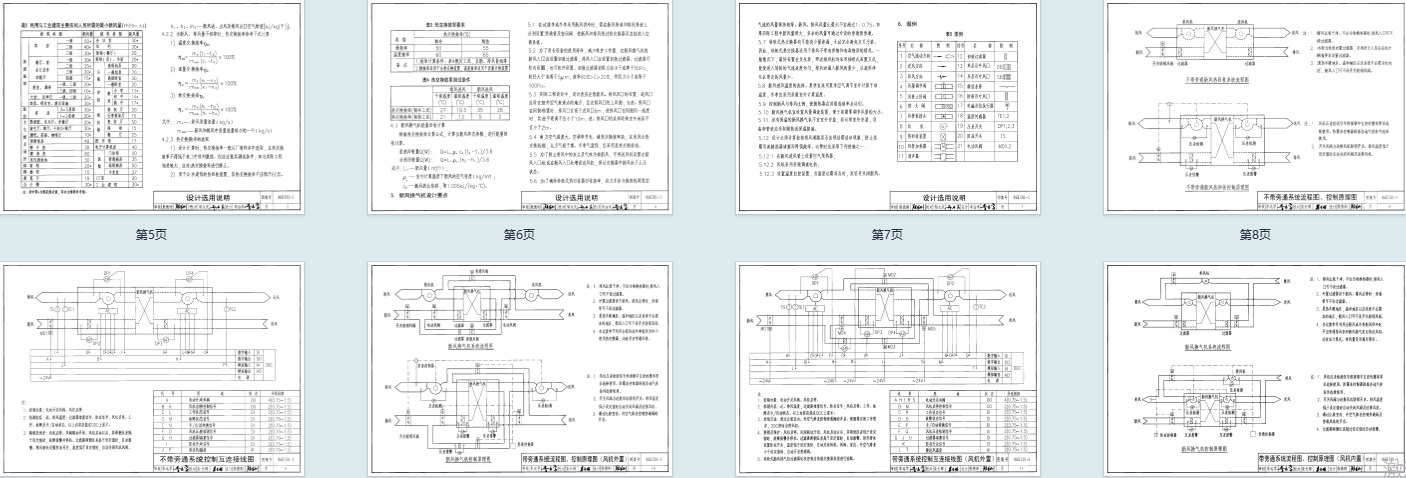

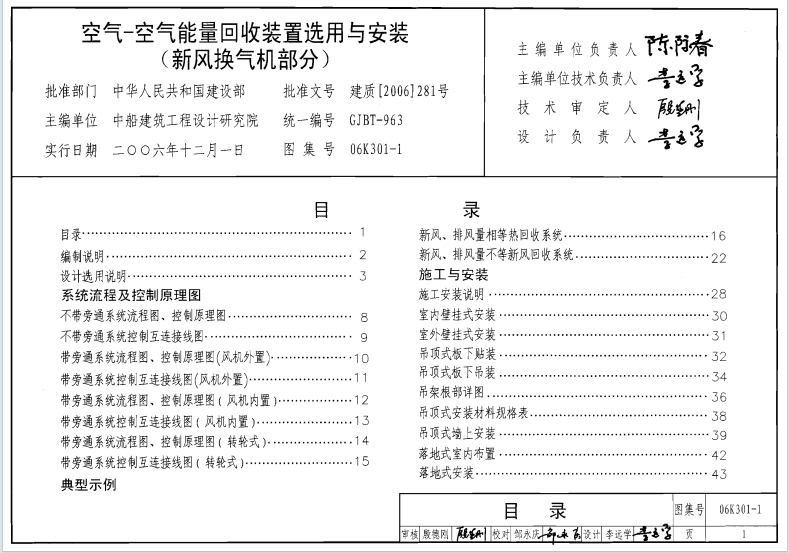

06K301-1《空气-空气能量回收装置选用与安装_新风换气机部分》百度网盘PDF电子版下载

一、编制依据与适用范围

• 编制依据：依据《采暖通风与空气调节设计规范》《公共建筑节能设计标准》《室内空气质量标准》等多项国家标准规范编制。
• 适用范围：适用于一般民用建筑及工业建筑中需进行热、湿交换的通风换气系统的设计和施工安装，聚焦不带盘管的新风换气机类型。

二、核心内容

1. 新风换气机分类与适用场所
   • 分类：
     • 按能量回收芯体工作状态：分为旋转式（转轮式、通道轮式）和静止式（板（翅）式、热管式、液体循环式，本图集不含后两者）。
     • 按安装方式：落地式、吊顶式、壁挂式、窗式。
     • 按能量回收类型：全热型和显热型。
   • 适用场所：不同类型新风换气机因性能差异适用场景不同，如转轮式 ET 型适用于有湿度要求的场所（纺织厂、医院等），板式适用于一般通风工程（工厂、学校等）。
2. 选型原则与计算
   • 选型原则：结合地理气候、换气量、安装条件、余压等因素；温差大、含湿量差小地区宜用显热型，冬季需除湿系统用显热型，新风与排风不可接触时用显热型并防泄漏，其他情况优先用全热型。
   • 计算方法：
     • 风量计算：参考人员所需最小新风量、排风量或正负压要求确定。
     • 热交换效率计算：新风与排风量相等时，分别计算温度、湿量、焓交换效率；风量不等时需引入质量流量修正。
     • 能量回收计算：根据显热或全热回收量公式，结合新风量、密度、焓值等参数计算。
3. 系统流程与控制
   • 系统流程：包括不带旁通和带旁通（风机外置、内置、转轮式）系统，旁通系统可在过渡季或冬季新风供冷时绕过热交换器。
   • 控制原理：通过温度、焓差等信号控制风阀、风机启停，实现联锁保护（如防冻、过滤器堵塞报警），提供详细控制互连接线图。
4. 典型示例
   • 示例一（哈尔滨办公室）：新风、排风量相等，采用显热回收装置，计算热负荷、设备选型及节能效益，需设置预热器防结霜。
   • 示例二（宜昌多功能厅）：新风、排风量不等，采用全热回收装置，分析夏冬季负荷及回收能量，评估节能效果。
5. 施工与安装
   • 安装说明：设备安装前需检查验收，吊顶安装预留检修孔，室外安装需防雨，旧建筑安装需验算承重，机组安装需平衡，风管连接分刚性和柔性，吊杆过长需防晃，冷凝水管需坡度和水封。
   • 安装方式：详细提供室内壁挂式、室外壁挂式、吊顶式（板下贴装、吊装、墙上安装）、落地式（室内布置、楼板 / 屋面安装）的具体构造、材料规格及图示。
6. 设计要点
   • 过渡季或冬季新风供冷需设旁通管及阀门；新风和排风入口宜设初效过滤器；风口布置需考虑空气清洁度和间距；南北地区机型选择有差异；送风机位置需控制新风正压；转轮式需平衡新风与排风风量；需校核排风通路结霜风险并采取防冻措施。
